คำอธิบาย

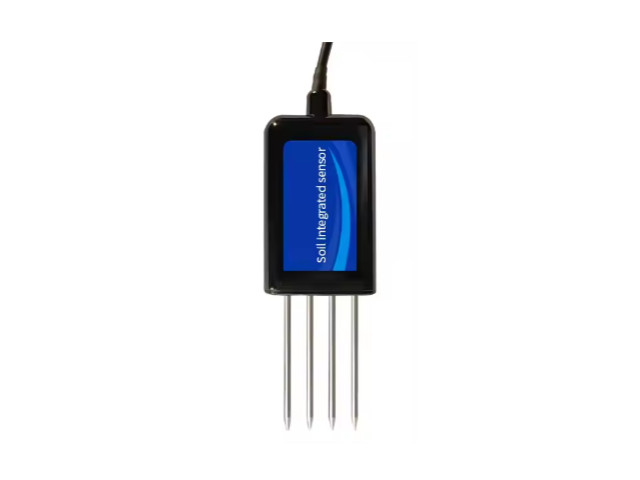

เซนเซอร์ 8 in 1 Soil Sensor RS485 เซนเซอร์ที่สามารถวัดค่าต่าง ๆ ได้พร้อมกัน 8 ค่า ผ่านการสื่อสารแบบ RS485 (Modbus RTU) ซึ่งเหมาะสำหรับงาน เกษตรอัจฉริยะ (Smart Farming) หรือระบบ IoT ด้านสิ่งแวดล้อม ค่าที่วัดได้ ได้แก่ อุณหภูมิ / ความชื้น / N / P / K / pH EC Salinity
หลักการทำงานของเซนเซอร์
- การวัดค่าบนผิวดิน (Rapid Measurement of Surface) เลือกบริเวณของสภาพดินที่ต้องการวัดกำจัดเศษวัสดุหรือหินบริเวณผิวหน้าดิน
- ถือส่วนสีดำของเซนเซอร์ให้ตั้งตรง จากนั้นค่อย ๆ ปักหัววัดลงในดินจนมิดหากพบวัตถุแข็งขวาง ให้เปลี่ยนตำแหน่งการวัดใหม่
- สามารถวัดซ้ำหลายตำแหน่งแล้วเฉลี่ยค่า เพื่อให้ได้ข้อมูลที่แม่นยำมากขึ้น
📌 คำแนะนำ: ปักหัววัดทุกเข็มให้จมลงในดินทั้งหมด และระวังหินหรือวัตถุแข็งใต้ดิน
การวัดค่าด้วยวิธีฝังดิน (Measurement by Buried Method)
- ขุดดินให้ความลึกอยู่ระหว่าง 20–50 ซม.
- ปักเซนเซอร์ในแนวนอนหรือเอียงตาม
- ความลึกในการติดตั้งควรสอดคล้องกับมาตรฐานการตรวจวัดความชื้นในดิน
- หลังติดตั้งเรียบร้อย ให้กลบดิน
✅ คุณสมบัติการวัด (Measuring Parameters)
- Soil Temperature (อุณหภูมิ): -30~70°C (±0.2°C)
- Soil Moisture (ความชื้นในดิน): 0–100% (±2%)
- Soil EC (ค่าการนำไฟฟ้า): 0–2000 / 10000 / 20000 μS/cm (±2%)
- Soil pH: 3–10 (±1)
- Nitrogen (N): 0–1999 mg/kg (±3%)
- Phosphorus (P): 0–1999 mg/kg (±3%)
- Potassium (K): 0–1999 mg/kg (±3%)
- Soil Salinity: รวมอยู่ในค่าการนำไฟฟ้า (EC)
🌱 8-in-1 Soil Sensor – Technical Specifications
| รายการ | รายละเอียด |
|---|---|
| Installation Method | Embed or insert all probes fully into the measured medium |
| Response Time | < 1 second |
| Moisture Measuring Range | 0–100% |
| Conductivity Measuring Range | 0–10,000 µS/cm |
| Conductivity Resolution | 10 µS/cm |
| pH Measuring Range | 3–9 pH |
| pH Measuring Accuracy | ±0.3 pH |
| Output Interface | RS485 / 4G / NB-IoT / LoRa (varies by model) |
| Storage Temperature | -20°C to 60°C |
| Protection Level | IP67 |
| Sensor Material | 316 Stainless Steel Probe, Epoxy Resin Sealed Body |
ข้อมูลทั่วไป (ทั่วไปสำหรับรุ่น 8-in-1)
| ลำดับ | พารามิเตอร์ | รายละเอียด |
|---|---|---|
| 1 | Soil Moisture | ความชื้นในดิน (%) |
| 2 | Soil Temperature | อุณหภูมิของดิน (°C) |
| 3 | EC (Electrical Conductivity) | ค่าการนำไฟฟ้าในดิน (ms/cm) |
| 4 | pH | ความเป็นกรด-ด่างของดิน |
| 5 | Nitrogen (N) | ค่าปริมาณไนโตรเจนในดิน (mg/kg) |
| 6 | Phosphorus (P) | ปริมาณฟอสฟอรัสในดิน (mg/kg) |
| 7 | Potassium (K) | ปริมาณโพแทสเซียมในดิน (mg/kg) |
| 8 | Salinity / TDS / Organic Matter (ขึ้นกับรุ่น) | ค่าอื่น ๆ เช่น ความเค็ม, สารอินทรีย์ ฯลฯ |
การเชื่อมต่อ RS485 (Modbus RTU, Default address: 01)
- Interface: RS485
- Protocol: Modbus RTU
- Power Supply: 9–30VDC (หรือบางรุ่นใช้ 12V)
- Baud Rate: 9600 (default)
- Modbus Address: ปรับได้ผ่านคำสั่ง
การเชื่อมต่อและอ่านค่าผ่าน Modbus RTU
ตัวอย่างคำสั่ง อ่านข้อมูล 8 ค่า จาก Address 0x01:
[] 01 03 00 00 00 08 44 0C
[ค่าที่ได้จะเป็น Soil Temp, Moisture, EC, pH, N, P, K, Salinity โดยเรียงตาม Register 0–7]
01= Address ของอุปกรณ์ (Slave ID)03= Function Code (Read Holding Register)00 00= Start Register Address (เริ่มอ่านจากที่อยู่ 0)00 08= จำนวน Register ที่จะอ่าน (8 ค่าหมายถึง 8 พารามิเตอร์)44 0C= CRC16 ตรวจสอบข้อมูล
การแปลงค่า (ตัวอย่าง):
- Temperature:
FFDD= -3.5°C - Moisture:
0164= 35.6% - EC (Conductivity):
03F0= 1008 μS/cm - pH:
02AE= 6.86 - N (Nitrogen):
0087= 135 mg/kg - P (Phosphorus):
008A= 138 mg/kg - K (Potassium):
008E= 142 mg/kg - Salinity:
04D2= 1234 μS/cm
การแปลงจากค่า HEX → Decimal และหารตามความละเอียดของค่าที่เซนเซอร์ระบุ (บางค่าอาจต้องหารด้วย 10, 100 เพื่อให้ได้ค่าจริง)
