คำอธิบาย

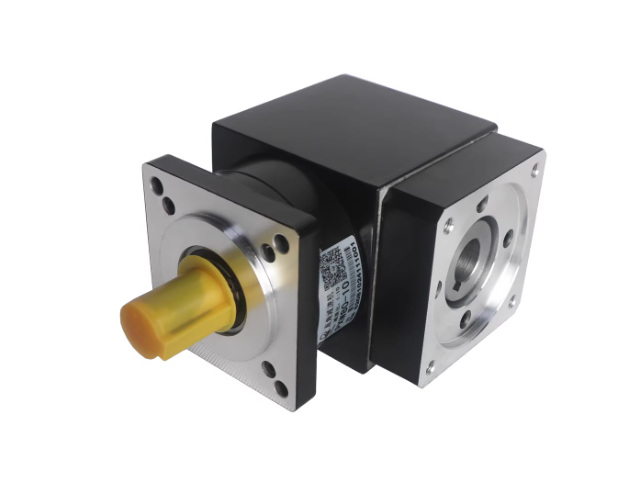

PXW Gearbox Servo Motor Gearbox — เกียร์มอเตอร์เกียร์ดาว / วอร์มเกียร์ สำหรับเซอร์โวมอเตอร์ ออกแบบเพื่อใช้งานกับ AC Servo Motor 750W หรือกำลังใกล้เคียง มอบแรงบิดสูง ความเงียบขณะทำงาน และ Low Backlash ที่เหมาะกับงานควบคุมตำแหน่งความละเอียดสูง (High Precision Motion Control)
ประเภท
- Worm Gear Reducer Right-Angle Gearbox 90° — ติดตั้งมุมอับ, เปลี่ยนทิศทางเพลา
สเปก Planetary Gearbox
- เกียร์ทดรอบรุ่นนี้มีอัตราทดให้เลือกตั้งแต่ 3:1 ถึง 216:1 แบ่งเป็นแบบ 1 ชั้น, 2 ชั้น และ 3 ชั้น
- รองรับความเร็วขาเข้า 3000 RPM
- รองรับแรงบิดพิกัดตั้งแต่ 30–60 N·m และแรงบิดสูงสุด 50–100 N·m ตามแต่ละสเตจของชุดเกียร์
- ค่าป้องกันระดับ IP65
- เสียงรบกวนไม่เกิน 65 dB
- อายุการใช้งานประมาณ 20,000 ชั่วโมง
- ใช้การหล่อลื่นแบบจาระบีถาวร ติดตั้งแบบหน้าแปลน เหมาะกับงานระบบส่งกำลังและงานอัตโนมัติทั่วไป
ในชุดประกอบด้วย
- เกียร์มอเตอร์ เกียร์ดาว วอร์มเกียร์ Planetary Gear 80mm Servo Motor

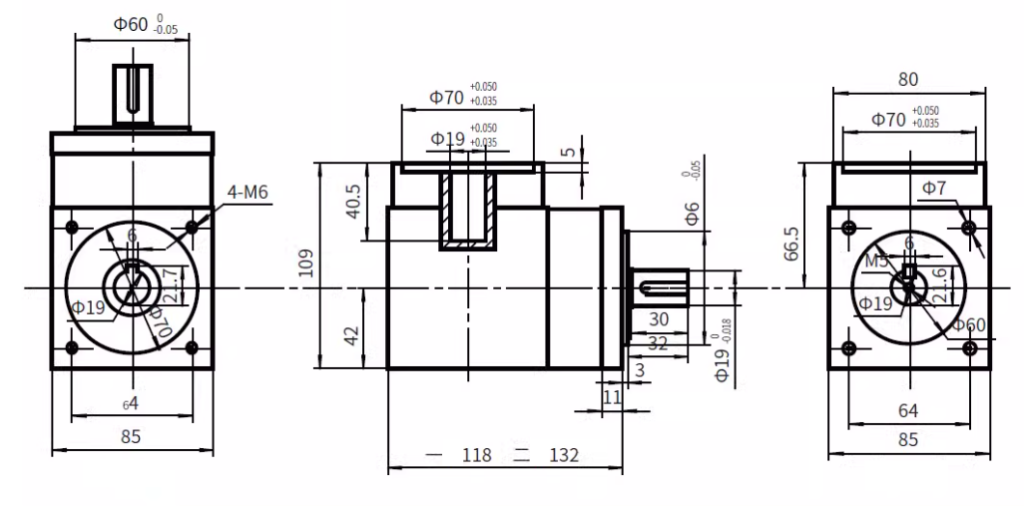

Dimension
| Item | 1-Stage | 2-Stage | 3-Stage |
|---|---|---|---|
| Gear Ratio | 3 / 4 / 5 / 6 | 10 / 13 / 16 / 20 / 24 / 30 / 36 | 52 / 64 / 96 / 144 / 216 |
| Body Length (mm) | 118 | 132 | 146 |
| Rated Load (N·m) | 30 | 50 | 60 |
| Maximum Load (N·m) | 50 | 80 | 100 |
| Efficiency (%) | 90 | 85 | 80 |
| Backlash (arcmin) | ≤25 | ≤35 | ≤50 |
| Rated Input Speed (RPM) | 3000 | 3000 | 3000 |
| Protection Grade (IP) | 65 | 65 | 65 |
| Weight (kg) | 3 | 3.5 | 4.2 |
| Noise (dB) | ≤65 | ≤65 | ≤65 |
| Service Life (h) | ≈20000 | ≈20000 | ≈20000 |
| Lubrication | Grease (Long-life Lubrication) | Grease (Long-life Lubrication) | Grease (Long-life Lubrication) |
| Mounting Type | Flange | Flange | Flange |
