คำอธิบาย

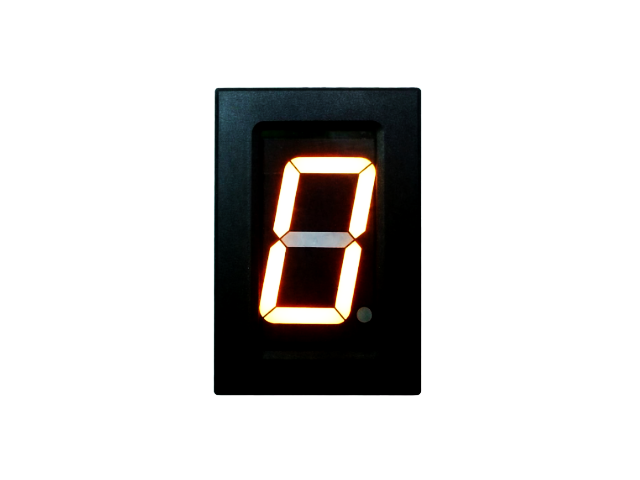

จอแสดงผล LED ดิจิทัล 2.3 นิ้ว 1 หลัก สีดำ 12-24V แบบติดตั้งหน้าตู้ เหมาะสำหรับใช้งานภายในอาคาร ไม่เหมาะกับการใช้งานกลางแจ้งหรือทางเดินภายนอก จอแสดงผล LED แบบ 1 หลัก ขนาด 2.3 นิ้ว ตัวเรือนสีดำ รองรับไฟเลี้ยง 12-24V DC และอินพุตแบบ 1, 2, 4, 8 เหมาะสำหรับติดตั้งในตู้คอนโทรลหรือแผงควบคุมภายในอาคาร มองเห็นชัดในสภาพแสงภายในอาคาร
คุณสมบัติเด่น
- โมดูลแสดงผล 7-Segment
- 2.3 นิ้ว
- ช่วงการแสดงผล Decimal 0123456789 7-Segment เชื่อมต่อกับ PLC voltage range DC24V
- ควบคุมด้วย Logic H หรือ Logic L เลือกได้
- Control High level Logic (PLC PNP output )
- Control Low level Logic (PLC NPN output )
สเปกสินค้า (Specifications)
- ประเภทสินค้า: จอแสดงผล LED ดิจิทัล
- ขนาดจอ: 2.3 นิ้ว
- รูปแบบการแสดงผล: 1 หลัก
- สีตัวเรือน: สีดำ
- แรงดันไฟเลี้ยง: 12-24V DC
- รูปแบบขั้วต่อไฟและสัญญาณ: Terminal Block ขนาด 7.62 มม.
- ขั้วสัญญาณ: HL, GND, 24V, 1, 2, 4, 8, dp, RG
- โหมดสัญญาณ: ปรับได้ทั้ง High Level / Low Level โดยการย้ายจัมเปอร์
- อินพุตแบบ Static: 1, 2, 4, 8, dp
- dp: จุดทศนิยม สามารถไม่ต่อใช้งานได้
Dimension
- ขนาดสินค้า: 104 × 74 × 30 มม.
- ขนาดหน้าต่างแสดงผล: 74 × 41 มม.
- ขนาดช่องเจาะติดตั้ง: 101 × 71 มม.
- วิธีติดตั้ง: เจาะช่องบนตู้หรือแผง ขนาดสูง 71 มม. ยาว 101 มม. แล้วกดตัวเครื่องเข้าล็อกได้เลย

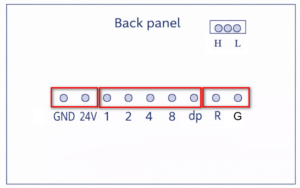

Connector PinOut Terminal
- อินพุตแบบ Static: 1, 2, 4, 8, dp
- dp: จุดทศนิยม สามารถไม่ต่อใช้งานได้
- การเลือกสี:
- G ติด, R ดับ = สีเขียว
- G ติด, R ติด = สีส้ม
- G ดับ, R ดับ = สีแดง
- G ดับ, R ติด = สีแดง
- GND
- VCC DC 24V
- Digit1 Decimal 1
- Digit1 Decimal 2
- Digit1 Decimal 4
- Digit1 Decimal 8
- dp: จุดทศนิยม สามารถไม่ต่อใช้งานได้
- R การเลือกสี: แดง
- G การเลือกสี: เขียว
Jumper H-L
- Active High level Control Logic (PLC PNP)
- Active Low level Control Logic (PLC NPN)
การควบคุม:
- ใช้ BCD input แยกสำหรับแต่ละ Digit
- ไม่ต้องมีขา Enable → ต่อใช้งานตรง
- เหมาะสำหรับงานง่าย ๆ ต่อกับ PLC โดยตรง, ใช้ I/O แยก
รหัส 8421-BCD
- รหัส 8421 เรียกอีกอย่างว่ารหัส 8421 BCD Data input ทั้ง 4 ของ BCD 8421 จะสร้างเลขฐานสอง 4 หลัก
ตารางข้อมูลเข้าและการแสดงผล LED
| 8 | 4 | 2 | 1 | LED แสดงผล |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 1 |
| 0 | 0 | 1 | 0 | 2 |
| 0 | 0 | 1 | 1 | 3 |
| 0 | 1 | 0 | 0 | 4 |
| 0 | 1 | 0 | 1 | 5 |
| 0 | 1 | 1 | 0 | 6 |
| 0 | 1 | 1 | 1 | 7 |
| 1 | 0 | 0 | 0 | 8 |
| 1 | 0 | 0 | 1 | 9 |
| 1 | 0 | 1 | 0 | A |
| 1 | 0 | 1 | 1 | b |
| 1 | 1 | 0 | 0 | c |
| 1 | 1 | 0 | 1 | ไม่แสดงผล |
| 1 | 1 | 1 | 0 | – |
| 1 | 1 | 1 | 1 | U |
หมายเหตุ
- *1 หมายถึงเชื่อมต่อ Control Logic (PLC)
การนำไปใช้งาน
- ใช้แสดงตัวเลขในตู้คอนโทรล
- ใช้กับแผงควบคุมเครื่องจักร
- ใช้ในระบบไฟฟ้าและระบบอัตโนมัติ
- ใช้เป็นจอแสดงสถานะหรือค่าแบบ 1 หลัก
- เหมาะสำหรับงานติดตั้งภายในโรงงานหรือภายในอาคาร
