คำอธิบาย
มอเตอร์เซอร์โว DC แบบคอมแพค สำหรับงานความเร็วสูง แรงบิดนิ่ง ใช้กับไดรเวอร์ IDS ตามกำลังวัตต์ เหมาะกับเครื่องจักรพื้นที่จำกัดและงานควบคุมตำแหน่งที่ต้องการความเสถียร
คุณสมบัติเด่น
- Servo Motor รุ่น ACL40100S5-2500E-24-8 (100W, 24V)
- ความเร็วเรต 3000 rpm
- ใช้ Magnetic Encoder 2500 lines

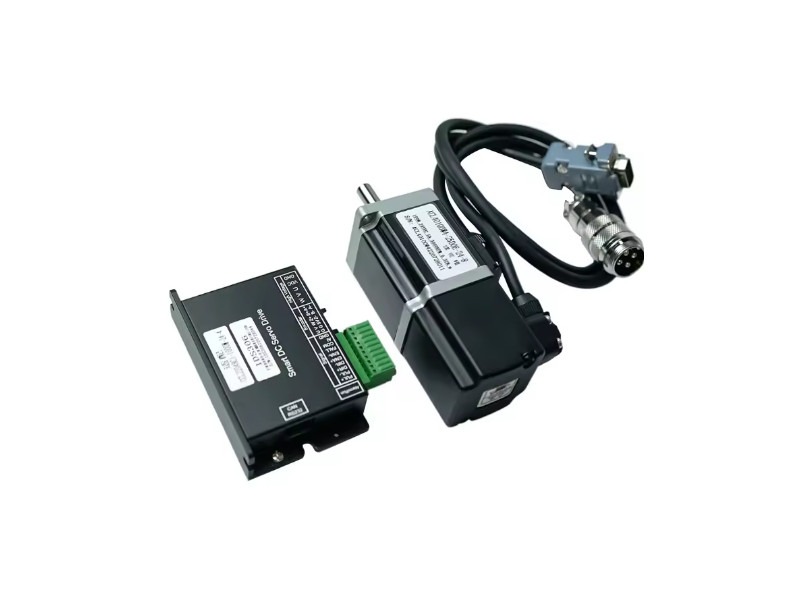

ในชุดประกอบด้วย
- Servo Motor รุ่น ACL40100W4-2500E-24-8
- IDS306 Smart DC Servo Driver
สเปกสินค้า (Specifications)
| Motor model | Rated power | Flange size | Rated voltage | Rated current | Rated speed | Torque | Peak torque | Weight | Drive model |
|---|---|---|---|---|---|---|---|---|---|
| ACL40100W4-2500E-24-8 | 100W | 40mm | 24V | 3.7A | 3000rpm | 0.32Nm | 0.64Nm | 0.65kg | IDS306 |
| ACL40100W4-2500M-48-8 | 100W | 40mm | 48V | 6.5A | 3000rpm | 0.32Nm | 0.64Nm | 0.65kg | IDS306 |
| ACL60C200W4-2500M-24-14 | 200W | 60mm | 24V | 12A | 3000rpm | 0.64Nm | 1.91Nm | 1kg | IDS806 |
| ACL60C400W4-2500M-48-14 | 400W | 60mm | 48V | 10A | 3000rpm | 1.27Nm | 3.81Nm | 1.4kg | IDS806 |
| ACL60C400W4-2500M-24-14 | 400W | 60mm | 24V | 20A | 3000rpm | 1.27Nm | 3.81Nm | 1.4kg | IDS850PRO |
| ACL80C750W4-2500M-48-19 | 750W | 80mm | 48V | 19A | 3000rpm | 2.4Nm | 4.8Nm | 2.5kg | IDS850PRO |
| ACL80C1000W4-2500M-48-19 | 1000W | 80mm | 48V | 25A | 3000rpm | 3.2Nm | 6.4Nm | 3.2kg | IDS850PRO |
| ACL1301500W4-2500M-48-22 | 1500W | 130mm | 48V | 38A | 2500rpm | 6.0Nm | 12Nm | 8kg | IDS850PRO |
| ACL1301500W4-2500M-60-22 | 1500W | 130mm | 60V | 28A | 2500rpm | 6.0Nm | 12Nm | 8kg | IDS850PRO |
การนำไปใช้งาน
เครื่องจักรอัตโนมัติที่ต้องการควบคุมความเร็ว/ตำแหน่ง เช่น Linear module, สายพานลำเลียง, เครื่องแพ็คกิ้ง, แขนกลขนาดเล็ก, AGV/AMR, ระบบวางตำแหน่งแกนหมุนความเร็วสูง Linear actuator/สไลด์ไฟฟ้า, เครื่องแพ็คกิ้ง, สายพานลำเลียง, แท่นหมุน Positioning, เครื่องจักรขนาดเล็กที่ต้องการควบคุมรอบและตำแหน่งแม่นยำ
Robotics
ใช้กับแขนกลหุ่นยนต์ หุ่นยนต์เคลื่อนที่ และระบบ AGV โดยเฉพาะงานที่ต้องการการควบคุมตำแหน่งแม่นยำ ตอบสนองเร็ว และใช้พลังงานจากแบตเตอรี่
Industrial Automation
เหมาะสำหรับเครื่อง CNC, สายพานลำเลียง และเครื่องจักรอัตโนมัติที่ต้องการควบคุมตำแหน่งและความเร็วอย่างเที่ยงตรง
Consumer Electronics
ใช้งานในอุปกรณ์ที่ต้องการการควบคุมการเคลื่อนไหวอย่างละเอียด เช่น กล้อง เครื่องพิมพ์ และอุปกรณ์อิเล็กทรอนิกส์ที่มีชุดกลไก
Medical Equipment
ใช้ในอุปกรณ์ทางการแพทย์ที่ต้องการความแม่นยำสูง เช่น หุ่นยนต์ผ่าตัด และเครื่องมือวินิจฉัยทางการแพทย์
Aerospace and Defense
นำไปใช้ในระบบที่ต้องการความน่าเชื่อถือและความแม่นยำในการควบคุมการเคลื่อนที่ เช่น โดรน และระบบควบคุมเฉพาะทางด้านอากาศยานและการป้องกันประเทศ
Dimension
ใช้กับไดรเวอร์
- IDS306 Smart DC Servo Driver รองรับ Hall Closed-loop

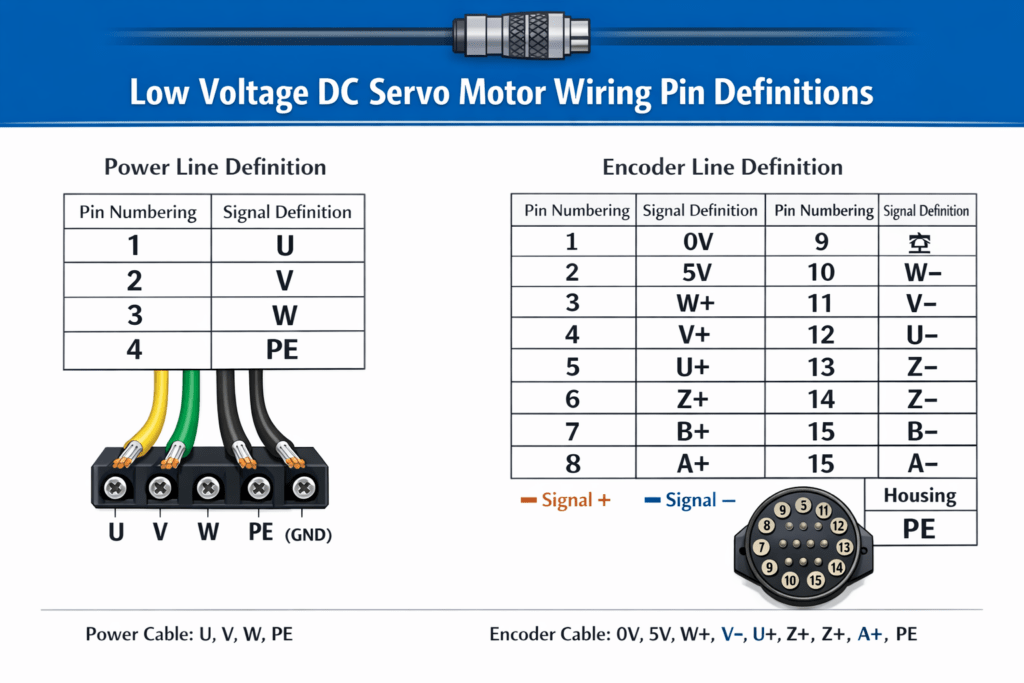

Wiring
