คำอธิบาย

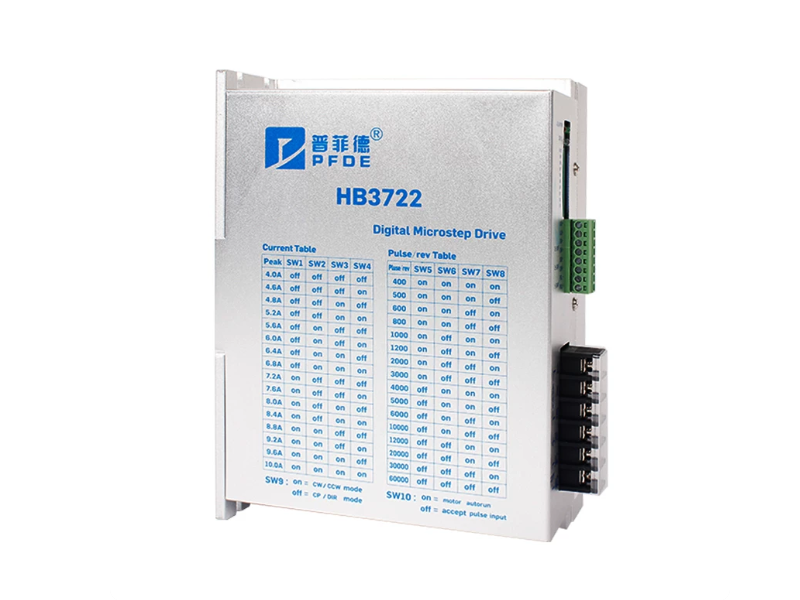

ไดรเวอร์สเต็ปเปอร์มอเตอร์ 3 เฟสกำลังสูง ควบคุมด้วย DSP Microstep สูงสุด 60,000 Pulse/Rev เหมาะสำหรับเครื่อง CNC เครื่องแกะสลัก เครื่องปัก และเครื่องจักรอัตโนมัติที่ต้องการการเดินมอเตอร์เรียบและแรงบิดสูง
คุณสมบัติเด่น
- ใช้เทคโนโลยี DSP Digital Control สำหรับควบคุมสเต็ปเปอร์มอเตอร์ 3 เฟส
- รองรับ Microstep 16 ระดับ สูงสุด 60,000 Steps/Rev
- ความถี่สัญญาณอินพุตสูงสุด 200 kPPS
- มี Automatic Half Current ลดกระแสขณะหยุดมอเตอร์ ช่วยลดความร้อนของมอเตอร์และไดรเวอร์
สเปกสินค้า (Specifications)
| รายการ | สเปก |
|---|---|
| Model | HB3722 |
| Motor Type | 3-Phase Hybrid Stepper Motor |
| Control | DSP Digital Control |
| Power Supply | Single Phase AC185–300V |
| Output Current | 1.3–10A Adjustable |
| Current Setting | 16 Levels |
| Microstep | 400–60,000 Steps/Rev |
| Microstep Setting | 16 Levels |
| Max. Input Frequency | 200 kPPS |
| Minimum Pulse Width | > 1.5 μs |
| Signal Interface | Opto-isolated Input / Output |
| Automatic Half Current | Supported |
| Phase Memory | Supported |
Microstep Setting
ตั้งค่าความละเอียดด้วย DIP Switch SW5–SW8
| Steps/Rev | SW5 | SW6 | SW7 | SW8 |
|---|---|---|---|---|
| 400 | ON | ON | ON | ON |
| 500 | ON | ON | ON | OFF |
| 600 | ON | ON | OFF | ON |
| 800 | ON | ON | OFF | OFF |
| 1,000 | ON | OFF | ON | ON |
| 1,200 | ON | OFF | ON | OFF |
| 2,000 | ON | OFF | OFF | ON |
| 3,000 | ON | OFF | OFF | OFF |
| 4,000 | OFF | ON | ON | ON |
| 5,000 | OFF | ON | ON | OFF |
| 6,000 | OFF | ON | OFF | ON |
| 8,000 | OFF | OFF | ON | ON |
| 10,000 | OFF | ON | OFF | OFF |
| 20,000 | OFF | OFF | ON | OFF |
| 30,000 | OFF | OFF | OFF | ON |
| 60,000 | OFF | OFF | OFF | OFF |
การตั้งค่า SW9
SW9 ใช้เลือกโหมดสัญญาณควบคุม
ON: Double Pulse Mode
PU = Forward Pulse, DR = Reverse Pulse
OFF: Single Pulse Mode
PU = Step Pulse, DR = Direction Signal
การตั้งค่า SW10
- OFF: รับสัญญาณ Pulse จาก Controller ภายนอกตามปกติ
- ON: เปิดโหมดตรวจสอบอัตโนมัติ ไดรเวอร์จะขับมอเตอร์ภายในที่ประมาณ 30 รอบ/นาที เหมาะสำหรับทดสอบมอเตอร์และการเดินสาย
การนำไปใช้งาน
- เหมาะสำหรับมอเตอร์สเต็ปเปอร์ 3 เฟสขนาดประมาณ 86–130 mm และเครื่องจักรที่ต้องการแรงบิดสูง เช่น CNC Machine, Engraving Machine, Embroidery Machine, Packaging Machine, Positioning System และระบบ Automation
Dimension
ในชุดประกอบด้วย
- HB3722 3-Phase Stepper Motor Driver จำนวน 1 ตัว
