คำอธิบาย

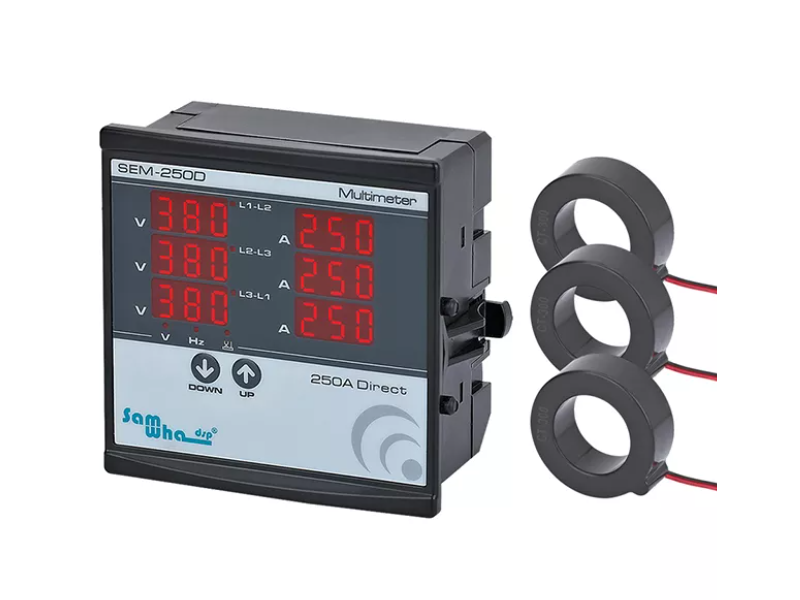

SEM-250D มัลติมิเตอร์วัดไฟฟ้า 3 เฟส แบบติดหน้าตู้ มิเตอร์วัดไฟฟ้าสำหรับระบบ 3 เฟส รองรับการวัดแรงดัน กระแส และความถี่ในเครื่องเดียว ติดตั้งแบบราง DIN ประหยัดพื้นที่ เหมาะสำหรับตู้คอนโทรลและงานไฟฟ้าอุตสาหกรรม
- แสดงค่า แรงดันเฟส-นิวทรัล, แรงดันเฟส-เฟส, ความถี่, ลำดับเฟส และ ค่ากระแส
- แรงดัน L-L = 380V โดยประมาณ
- แรงดัน L-N = 220V โดยประมาณ
- กระแสของแต่ละเฟส ผ่าน CT-300
- รองรับการใช้งานร่วมกับ หม้อแปลงกระแสสำหรับระบบ 3 เฟส
- แสดงค่า แรงดัน (V), กระแส (I) และ ความถี่ (F) ของแต่ละเฟส
- แสดง ลำดับเฟส (Phase Sequence)
สเปกสินค้า (Specifications)
- รุ่น: SEM-250D
- แรงดันใช้งาน: 140-270V AC 50/60Hz
- ช่วงวัดแรงดัน: AC 500V
- ช่วงวัดกระแส: 10-250A

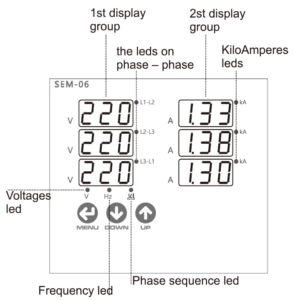

- หน้าจอแสดงผล: 3 Digit, 6 Displays + 9 LEDs
- รูปแบบขั้วต่อ: Plug-in Terminal
- ขนาดสายไฟที่รองรับ: 1.5 sq.mm
- น้ำหนักสูงสุด: 325 กรัม
- การติดตั้ง: DIN Rail Mounted
- ระดับความสูงในการใช้งาน: ต่ำกว่า 2000 เมตร
การต่อใช้งาน

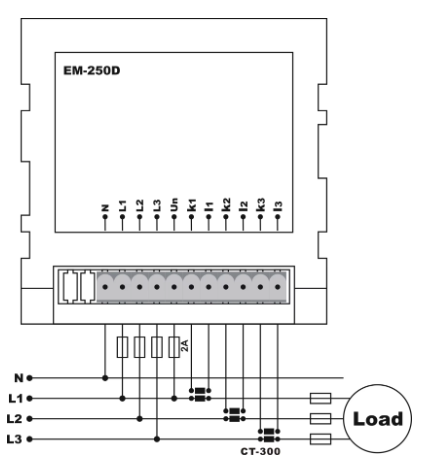

- ต่อสายตาม Connection Diagram ของตัวเครื่อง
- ควรติดตั้ง Current Transformer ก่อนจ่ายไฟเข้าระบบ
- ใช้งานร่วมกับ CT-300 ที่ให้มาพร้อมอุปกรณ์เท่านั้น เพื่อให้ค่าการวัดแสดงผลได้ถูกต้อง
การนำไปใช้งาน
- ใช้วัดค่าระบบไฟฟ้า 3 เฟสในตู้คอนโทรล
- เหมาะสำหรับงานเครื่องจักร งานโรงงาน และระบบจ่ายไฟ
- ใช้ตรวจสอบแรงดัน กระแส และความถี่ของระบบไฟฟ้า

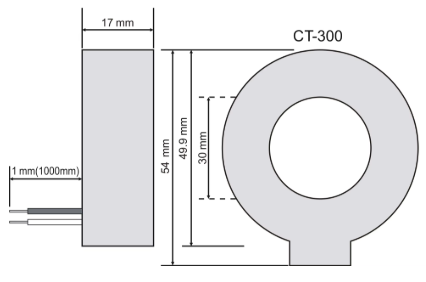

Dimension
- ขนาดตัวเครื่อง: 70 x 90.5 x 58.8 mm
ในชุดประกอบด้วย
- 1pcs x ตัวเครื่องวัด SEM-250D
- 3pcs x CT-250
