คำอธิบาย
บอร์ดควบคุมความเร็วของเครื่องทำถุง บอร์ดควบคุมความเร็วของมอเตอร์ DC (DCSG-200/800W) บอร์ดป้อนเครื่องทำถุง Speed Regulating board DC motor speed regulator (DCSG-200/800W) for ZYT110-2 permanent magnet DC motor 400W
สเปคทางเทคนิคของ DCSG-200/800W
- ระบบการทำงาน: รองรับการทำงานต่อเนื่องระยะยาว
- แรงดันไฟฟ้าขณะทำงาน: 220V (±10%)
- กระแสไฟขาออก: 2A, 2.5A, 3.5A, 4.5A (แบบไม่ต่อเนื่อง)
- ช่วงการปรับความเร็ว: 1:10
- ความแม่นยำเชิงสถิต: 5%
- กำลังมอเตอร์ที่รองรับ: 50W – 800W
- แรงดันขาออกของอาร์มาเจอร์: DC 0 – 220V
- แรงดันขาออกของวงจรกระตุ้น: DC 200V / 1A
- ขนาด (กว้าง × ยาว × สูง): 162 × 100 × 55 มม.

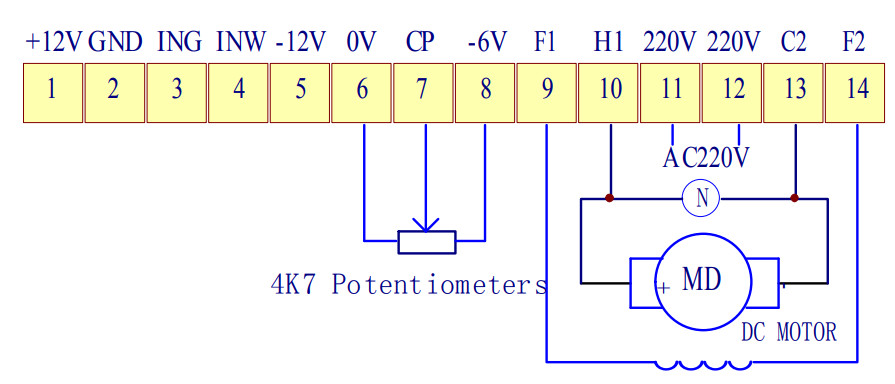

- วิธีการเดินสาย: ขั้วต่อแบบ Terminal

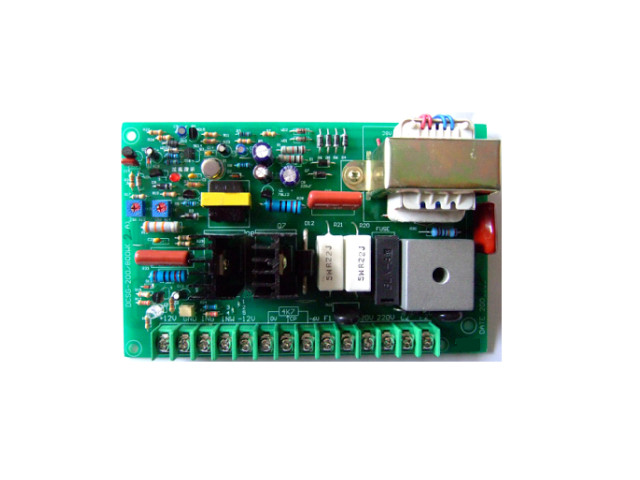

DCSG-200/800W
DCSG-200/800W เป็นแผงควบคุมความเร็วของมอเตอร์ DC แบบไทริสเตอร์ที่มีขนาดเล็ก ติดตั้งง่าย ปรับความเร็วได้แม่นยำ และราคาประหยัด เหมาะสำหรับใช้งานในอุตสาหกรรมต่างๆ เช่น สายไฟ สายเคเบิล อุตสาหกรรมเบา สิ่งทอ กระดาษ เคมี การพิมพ์และย้อมสี โลหะ ยาง พลาสติก การวาดลวด เครื่องจักรอัดขึ้นรูป อุปกรณ์การแพทย์ อาหาร และบรรจุภัณฑ์
แผงควบคุมนี้สามารถใช้ร่วมกับมอเตอร์ DC ชนิดแม่เหล็กถาวร, แบบกระตุ้นแยก, กระตุ้นขนาน และกระตุ้นอนุกรม โดยใช้ไฟเลี้ยงที่อาร์มาเจอร์ของมอเตอร์ DC ทำให้สามารถควบคุมความเร็วได้แบบไร้ขั้นตอน (Stepless Speed Regulation) พร้อมแรงบิดคงที่
คุณสมบัติหลัก
- ใช้วงจรสะพานไดโอดครึ่งทางแบบเฟสเดียว (Single-phase bridge semi-controlled circuit)
- มีระบบ Negative Feedback ควบคุมแรงดันไฟฟ้า, วงจรจำกัดกระแส, และ Soft Start เพื่อเพิ่มความแม่นยำและป้องกันกระแสเกินขณะเริ่มต้น
- ใช้ทรานซิสเตอร์แบบ Junction เดี่ยวเป็นตัวกระตุ้น (Trigger) ช่วยให้วงจรง่าย มีเสถียรภาพ และชดเชยอุณหภูมิได้ดี
รองรับการควบคุมภายนอก
- ควบคุมผ่านตัวปรับตำแหน่ง (Displacement Controller), ตัวควบคุมความเร็ว Hall Dual Speed, สวิตช์โฟโตอิเล็กทริก (NPN/PNP), คอมพิวเตอร์ หรืออินเวอร์เตอร์
- รองรับสัญญาณอะนาล็อก DC 0-5V สำหรับควบคุมความเร็วแบบไร้ขั้นตอน
- สามารถใช้เซ็นเซอร์ตรวจจับระยะทางและสวิตช์โฟโตอิเล็กทริกพร้อมกันได้
สามารถใช้แทน TSC, TSCG-200/400W ได้
Datasheet DCSG-200/800W
DCSG Series DC Motor Speed Control Board Instructions TACC E.pdf
DCR-200/800W Bag Making Machine DC Speed Gate Control Board
- DCR-200W 2.5A
- DCR-800W 5.0A
รายละเอียดทั่วไป
แผงควบคุมความเร็วรอบมอเตอร์ DC รุ่น DCR-200/800W เป็นชุดควบคุมรอบความเร็วแบบปรับต่อเนื่องได้ (Stepless Speed Control) สำหรับมอเตอร์ DC กำลัง 50W ถึง 800W รองรับมอเตอร์ DC แบบแม่เหล็กถาวร, กระตุ้นแยก, ขนาน และแบบซีรีส์ เหมาะสำหรับใช้งานในหลากหลายอุตสาหกรรม เช่น การผลิตสายไฟ สิ่งทอ ยาง กระดาษ อาหาร แพ็คกิ้ง และเครื่องจักรทางการแพทย์ ฯลฯ
- วงจรหลักเป็นแบบบริดจ์ครึ่งควบคุม (Semi-controlled Bridge) พร้อมระบบ Feedback แรงดันไฟฟ้าและกระแส
- มี Soft Start ช่วยลดกระแสกระชาก
- วงจร Trigger ใช้ทรานซิสเตอร์แบบ Single Junction เสถียร ทนทาน
- รองรับอุปกรณ์ควบคุมภายนอก เช่น สวิตช์ Photoelectric (NPN/PNP), คอมพิวเตอร์, อินเวอร์เตอร์ ฯลฯ
- มีเอาต์พุตแบบแอนะล็อก DC 0-10V สำหรับการควบคุมภายนอก
- สามารถใช้งานทดแทนแผงควบคุม SCR-08 ได้โดยตรง
คุณสมบัติทางเทคนิค
- ระบบทำงาน ต่อเนื่องระยะยาว (Long-term continuous)
- แรงดันไฟฟ้าใช้งานปกติ 220V ±10%
- กระแสสูงสุดที่จ่ายได้ 2.5A / 5.0A
- อัตราการปรับความเร็ว 1:10
- ความแม่นยำขณะคงที่ (Static) ±5%
- กำลังมอเตอร์ที่รองรับ 50W – 800W
- แรงดันขาออกที่ขดลวดอาร์มาเจอร์ DC 0–220V
- แรงดันขาออกที่ขดลวดกระตุ้น DC 200V / 1A
- ขนาด (ย × ก × ส) 149 × 100 × 55 mm
- รูปแบบการเดินสาย แบบเทอร์มินัล (Terminal Type)
