คำอธิบาย
ZD Parallel Shaft Axis Reduction Gearbox ขนาดหน้าแปลน 80×80mm (4GN) สำหรับมอเตอร์เกียร์/มอเตอร์ปรับรอบ เกียร์ทดแบบเพลาขนาน ใช้ต่อกับมอเตอร์เกียร์ เพื่อเพิ่มแรงบิด ลดรอบ เหมาะกับงานเครื่องจักรและออโตเมชันที่ต้องการความทนและเดินเรียบ เกียร์ทดรอบสำหรับต่อกับมอเตอร์ เพื่อให้ได้รอบต่ำลงและแรงบิดเพิ่มขึ้น เหมาะกับงานเครื่องจักรและออโตเมชันที่มอเตอร์หมุนเร็วเกินกว่าจะนำไปใช้งานโดยตรง
คุณสมบัติเด่น
- เกียร์ทดแบบเพลาขนาน เดินเรียบ ประสิทธิภาพโดยรวมดีกว่าเกียร์หนอนในงานทั่วไป
- อัตราทดมีให้เลือกกว้าง
- เหมาะกับงานที่ต้องการแรงบิดเพิ่ม เช่น สายพานลำเลียง โต๊ะหมุน เครื่องป้อนงาน เครื่องแพ็ก ฯลฯ
- คำว่า “eccentric shaft gauge “เพลาเยื้องศูนย์
สเปกสินค้า (Specifications)
- 4GN
- ขนาดหน้าแปลน Flang 80×80mm
- ใช้กับมอเตอร์เกียร์ขนาด 25W–40W
- ประเภทเกียร์: Parallel Shaft (เพลาขนาน) / Gear Head
- เส้นผ่านศูนย์กลางเพลา: 10 มม.
- การยึด: หน้าแปลน + น็อตยึด
การนำไปใช้งาน
- ลดรอบของมอเตอร์ที่หมุนเร็ว เพื่อให้เหมาะกับงานจริง เช่น สายพานลำเลียง โต๊ะหมุน ชุดป้อนงาน เครื่องแพ็กกิ้ง งานลำเลียงทั่วไป
- ต่อกับมอเตอร์เกียร์/มอเตอร์ปรับรอบ เพื่อให้ได้ “รอบต่ำ แรงบิดสูง”
- ใช้กับสายพานลำเลียง, โต๊ะหมุน, ชุดป้อนชิ้นงาน, เครื่องติดสติ๊กเกอร์, เครื่องบรรจุ, ชุดลำเลียงขนาดเล็ก–กลาง
- ถ้าใช้กับงานกระชาก/สตาร์ทถี่ แนะนำเผื่อแรงบิดและเลือกอัตราทดให้ไม่ฝืนเกียร์
- เหมาะกับงานที่ต้องการควบคุมความเร็วให้ช้าลงแต่ต้องการแรงบิดมากขึ้น
- เลือกอัตราทดตาม “รอบที่ต้องการ” และ “แรงบิดที่ต้องรับโหลด”
ในชุดประกอบด้วย
-
Gear Head / Reduction Gearbox 1 ชิ้น

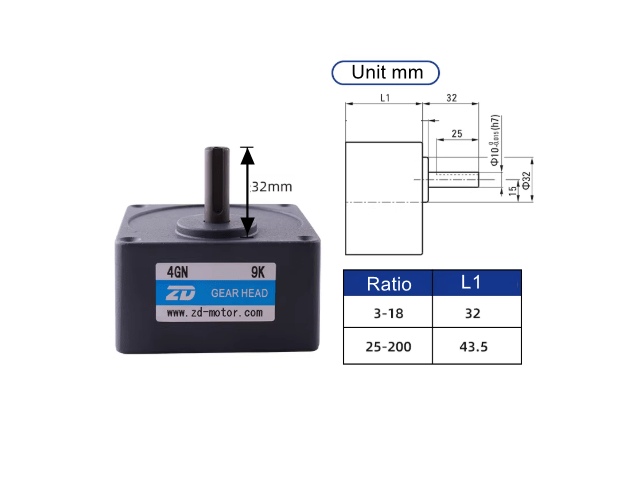

Dimension
อัตราทด Reduction
- 4GN3K
- 4GN5K
- 4GN10K
- 4GN15K
- 4GN20K
- 4GN25K
- 4GN30K
- 4GN50K
- 4GN75K
- 4GN100K
- 4GN150K
- 4GN200K
เปรียบเทียบกับรุ่น/อัตราทดอื่นในตระกูลเดียวกัน
- อัตราทดต่ำ (เช่น 3–18): รอบออกยังค่อนข้างสูง เหมาะงานต้องการความเร็ว และบางรุ่นมีตัวเลือกความสูง H = 32 mm
- อัตราทดกลาง (25–60): จุดสมดุลที่ใช้งานง่าย ได้แรงบิดเพิ่มชัด เหมาะงานสายพาน/โต๊ะหมุนทั่วไป
- อัตราทดสูง (75–200): รอบออกต่ำมาก เหมาะงานต้องการรอบช้ามากหรือเน้นแรงบิด แต่ต้องระวังเรื่องโหลดกระชากและการเลือกกำลังมอเตอร์ให้พอ
