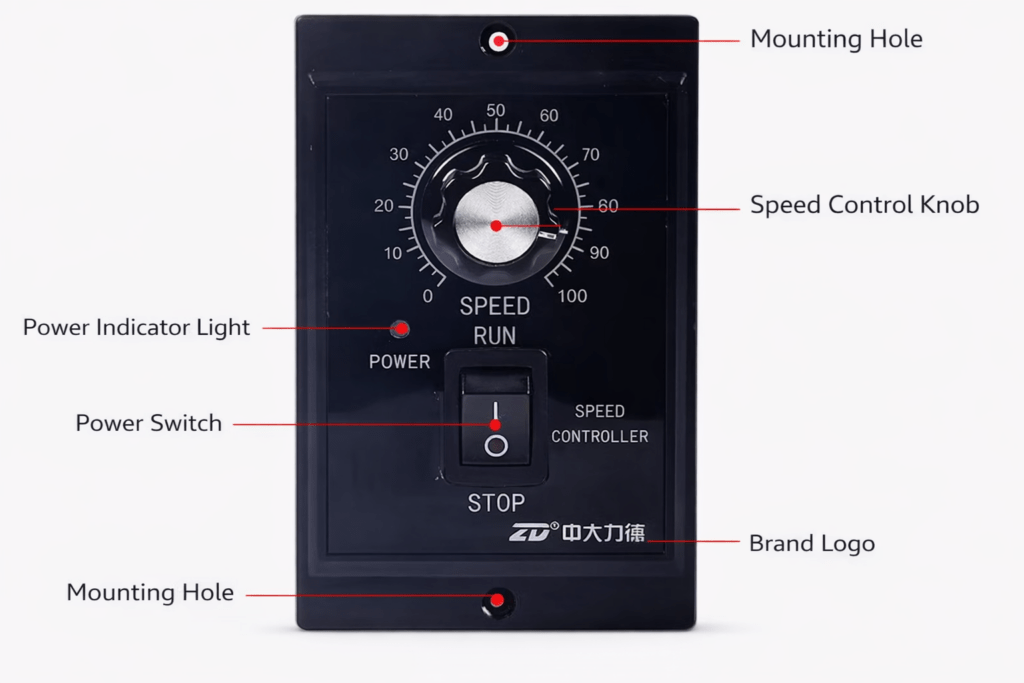

Speed Controller รุ่น US Series สำหรับมอเตอร์ปรับรอบ 6W–250W ZD Motor Speed Control Unit US2 US3 US5 US6 ชุดควบคุมทิศทางและความเร็วรอบมอเตอร์ (Speed Controller พร้อมฟังก์ชันเดินหน้า–ถอยหลัง) โมดูลควบคุมมอเตอร์สำหรับสั่งหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกา พร้อมคำแนะนำการต่อสายและการเลือกกำลังมอเตอร์ให้ตรงรุ่น เพื่อความปลอดภัยและประสิทธิภาพสูงสุดในการใช้งาน
คุณสมบัติเด่น
- รองรับการควบคุมทิศทางหมุน เดินหน้า / ถอยหลัง
- รองรับการติดตั้งสวิตช์ควบคุมเดินหน้า–ถอยหลังภายนอก
- ใช้งานร่วมกับมอเตอร์ปรับความเร็วรอบ (Speed Control Motor)
- ออกแบบให้ใช้งานในระบบไฟ AC ที่ต้องการควบคุมทิศทางอย่างชัดเจน
- มีข้อกำหนดกำลังไฟฟ้าเพื่อป้องกันความเสียหายจากการเลือกมอเตอร์ผิดขนาด
คำแนะนำสำหรับผู้ใช้
- ห้ามใช้ในสภาพแวดล้อมที่มีการระเบิด ก๊าซไวไฟ สภาพแวดล้อมที่กัดกร่อน และที่ที่เปียกน้ำได้ง่ายหรือใกล้กับวัตถุไวไฟ
- หลีกเลี่ยงการสั่นสะเทือนหรือการกระแทกที่มากเกินไป
- ภายใต้การทำงานปกติของมอเตอร์ บางครั้งอุณหภูมิพื้นผิวของเคสมอเตอร์จะเกิน 70℃ ดังนั้น โปรดติดคำเตือน (ดูภาพวาดด้านล่าง) ในกรณีที่มีคนสัมผัสมอเตอร์!
- ห้ามให้มอเตอร์ทำงานต่อเนื่องเป็นเวลานานในสภาวะความเร็วต่ำและโหลดเกิน
- ทำการต่อลงดิน
- การติดตั้ง การเชื่อมต่อ และการตรวจสอบควรทำโดยวิศวกรมืออาชีพ
Dimension

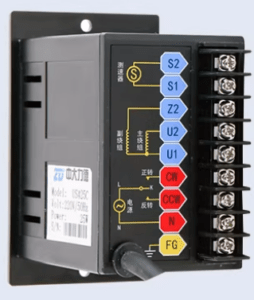

ข้อควรระวังในการใช้งาน
การจ่ายไฟ Input AC220V
- นิวตรอน (Neutral) ต้องต่อที่ N
- L ต้องต่อที่ CW หรือ CCW ตามที่กำหนด
* ควรระวังเกี่ยวกับ S1 และ S2
- S1 และ S2 ไม่ใช่จุด จ่ายแรงดัน Input ห้าม จ่ายแรงดัน Input AC220V เข้าที่ S1 และ S2 จะทำให้กล่องเสียหาย
การสั่งหมุน
- การสั่งหมุนตามเข็ม (CW): เชื่อมต่อขั้ว “L” เข้ากับ “CW”
- การสั่งหมุนทวนเข็ม (CCW): เชื่อมต่อขั้ว “L” เข้ากับ “CCW”
- การใช้งานเดินหน้า–ถอยหลัง: เชื่อมต่อ “L”, “CW” และ “CCW” ผ่านสวิตช์ควบคุมทิศทาง (K)
- ค่ากระแสหน้าสัมผัสสวิตช์ (K): ต้องไม่น้อยกว่า 10A
รุ่น
| รุ่น | กำลังมอเตอร์ที่รองรับ |
|---|---|
| US206C | 6W |
| US315C | 15W |
| US425C | 25W |
| US540C | 40W |
| US560C | 60W |
| US590C | 90W |
| US5120C | 120W |
| US6120C | 120W |
| US6140C | 140W |
| US6180C | 180W |
| US6200C | 200W |
| US6250C | 250W |
รุ่นแนะนำสำหรับงานทั่วไปกำลังสูง:
US6120C 120W
US6140C 140W
US6180C 180W
US6200C 200W
US6250C 250W
