SSPR10-W2 เซนเซอร์วัดรังสีแสงอาทิตย์ YGC-JYZ-KV-W2 Photovoltaic Total Solar Radiation Sensor RS485

คำอธิบาย

YGC-JYZ Photovoltaic Total Radiation Sensor

เซนเซอร์วัดรังสีแสงอาทิตย์รวม (Total Solar Radiation) สำหรับระบบพลังงานแสงอาทิตย์และการเกษตรอัจฉริยะ

จุดเด่น

• วัดค่ารังสีดวงอาทิตย์ในช่วงความยาวคลื่น 300–1100 นาโนเมตร (nm)
• ความละเอียดสูง 1 W/m² วัดค่าได้ตั้งแต่ 0–1500 W/m²
• ตอบสนองเร็ว: < 5 วินาที
• ใช้งานได้ทั้งแบบวัดรังสีตรง วัดรังสีสะท้อน และรังสีกระจาย (เมื่อใช้ร่วมกับอุปกรณ์เสริม)
• ตัวครอบกระจกควอตซ์กันฝุ่นและน้ำ เพิ่มความเสถียรแม้สภาพแวดล้อมเลวร้าย
• เหมาะสำหรับติดตั้งในพื้นที่กลางแจ้ง เช่น โรงไฟฟ้าโซลาร์เซลล์ เรือนกระจกทางการเกษตร อาคารอัจฉริยะ ฯลฯ

ข้อมูลทางเทคนิค

• แรงดันที่ใช้: DC 9-30V (24V)
• ความแม่นยำ: ±5%
• การตอบสนองต่อแสงอาทิตย์ (Cosine Response): < ± 10%
• ค่าความเบี่ยงเบนต่อปี: < ± 5%
• อุณหภูมิใช้งาน: -40 ถึง 60°C / ความชื้น ≤ 100% RH
• น้ำหนัก: 420 กรัม
• การใช้งานพลังงาน: 0.48 W

รุ่น Output สัญญาณเอาต์พุต:

• YGC-JYZ-KV-W2 (RS485, 24V) แบบดิจิทัล: RS485 ( โปรโตคอล Modbus  )
• YGC-JYZ-KV-A1 (4–20mA, 24V) แบบกระแส: 4–20mA
• YGC-JYZ-KV-V1 (0-5V, 24V)  แบบแรงดัน: 0–5V

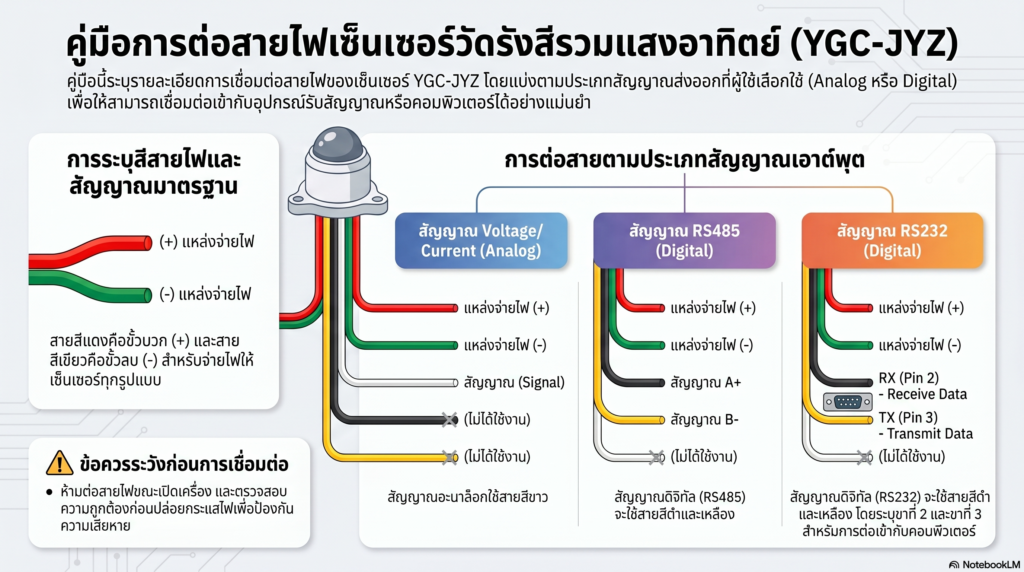

Wiring Method

การติดตั้งและใช้งาน

• ใช้งานได้ทั้งเดี่ยวกับคอมพิวเตอร์ หรือเชื่อมต่อกับระบบควบคุมอัตโนมัติ เช่น PLC, SCADA
• รองรับการปรับที่อยู่เซนเซอร์ และการเลือกโปรโตคอลสื่อสารผ่านคำสั่ง Modbus/ASCII

Dimensions

Standard ModBus-RTU Communication Protocol

• Data bits: 8 bits
• Stop bit: 1 bit
• Parity (การตรวจสอบความถูกต้อง): None
• Baud rate: ค่าเริ่มต้นที่ 9600 bps
• ระยะห่างการสื่อสาร (Communication interval): ต้องเว้นระยะอย่างน้อย 1,000 มิลลิวินาที (1 วินาที)
• ใช้ซอฟต์แวร์สำหรับการรับและส่งข้อมูลในรูปแบบ Hex

• การอ่านค่าข้อมูลเซ็นเซอร์ (Reading Register Data):
  • เพื่ออ่านค่าจากเซ็นเซอร์แอดเดรสที่ 1 ให้ส่งคำสั่ง: 01 03 00 00 00 01 84 0A
  • เซ็นเซอร์จะตอบกลับมา เช่น 01 03 02 00 26 39 9E โดยให้นำข้อมูลไบต์ที่แสดงค่า (ในกรณีนี้คือ 00 26) มาแปลงจากฐานสิบหกเป็นฐานสิบ จะได้ค่าเท่ากับ 38 ซึ่งหมายความว่า วัดค่ารังสีรวมได้ 38 W/m²
• การจัดการหมายเลขแอดเดรสอุปกรณ์ (Device Address):
  • เขียนแอดเดรสใหม่: สามารถส่งคำสั่งเพื่อตั้งค่าหมายเลขอุปกรณ์ได้ เช่น การเขียนแอดเดรสให้เป็น 01 ให้ส่งคำสั่ง 00 06 00 20 00 01 48 11
  • อ่านแอดเดรสปัจจุบัน: ส่งคำสั่ง 00 03 00 20 00 01 84 11 อุปกรณ์จะตอบกลับมาเพื่อระบุหมายเลขแอดเดรสของตนเอง
• การจัดการ Baud Rate ของอุปกรณ์:
  • การอ่าน Baud Rate: ส่งคำสั่ง 01 03 00 10 00 01 85 CF
  • การตั้งค่า Baud Rate ใหม่: ส่งคำสั่ง 01 06 00 10 00 02 09 CE
  • สูตรคำนวณ: ค่า Baud Rate จะเท่ากับ ข้อมูลที่อ่านได้ (Data) คูณด้วย 4800 เช่น ข้อมูล 00 02 หมายถึง Baud Rate = 4800 * 2 = 9600
  • รองรับ Baud rate ที่ระดับ 4800, 9600, 14400, 19200, 38400, 57600 และ 115200 หากมีการเขียนค่าที่ไม่รองรับ เซ็นเซอร์จะรีเซ็ตกลับมาที่ 9600 อัตโนมัติเมื่อเริ่มระบบใหม่
• การสลับโปรโตคอลการสื่อสาร (Switching the Communication Protocol):
  • สามารถสั่งเปลี่ยนโปรโตคอลจาก Modbus เป็น ASCII ได้ โดยส่งคำสั่ง 01 06 00 14 00 03 89 CF (ข้อมูล 01 หมายถึง Modbus, 03 หมายถึง ASCII)

• ข้อมูล 2 ไบต์สุดท้ายในชุดคำสั่งคือค่าตรวจสอบความถูกต้องแบบ CRC (Checksum) ซึ่งทำงานโดยนำข้อมูลมาเข้าอัลกอริทึม การตั้งค่ารีจิสเตอร์เป็น FFFF การทำ XOR และการเลื่อนบิต (Shift) ข้อมูล 8 ครั้ง ร่วมกับค่าพหุนาม (Polynomial) A001 ค่ารหัส CRC สุดท้ายที่ส่งออกมาจะต้องเรียงลำดับโดยเอาไบต์ต่ำ (Low byte) ขึ้นก่อน แล้วตามด้วยไบต์สูง (High byte)

Datasheet / User Manual / การอ่านค่าข้อมูลผ่าน Modbus RS485

• YGC-JYZ Photovoltaic Total Radiation Sensor User Manual
