คำอธิบาย
Color Sensor เซนเซอร์สี Color mark Sensor ใช้สำหรับการตรวจจับวัตถุสีแดง หรือสีเขียว ใช้งานตรวจสอบสีของผลิตภัณฑ์ในงานอุตสาหกรรม สามารถใช้กับบรรจุภัณฑ์ เช่น ถุงกระดาษ, ฟิล์มใส, ฟิล์มอลูมิเนียม
จุดเด่นของ KS-WR22 (White/Red)
- แสงสีขาวใช้ตรวจจับสีและความแตกต่างของเฉดสีได้ดี
- แสงสีแดงช่วยตรวจจับมาร์คสีแดงหรือสีเข้มบนพื้นผิวได้ง่าย
- IP67 สามารถใช้งานในสภาพแวดล้อมอุตสาหกรรมได้
ข้อมูลเทคนิค
- Pairs เลือกได้ แสงสีขาว / แสงสีแดง
- แรงดันใช้งาน 10-30Vdc ±10%
- Output NPN-NO/NC
- ระยะการตรวจจับ Detection distance 10mm ±2mm
- Spot diameter 0.5-1.5mm
- Response time Max,1ms
- Load current ≤200mA
- Cable PVC length 2 Meters
สายต่อใช้งาน Wiring Diagram
- สายสีแดง (Red) ไฟเลี้ยง
- สายสีดำ (Black) กราวด์ GND
- สายสีขาว (White) OUTPUT : NPN-NO
- สายสีเขียว (Green) OUTPUT : NPN-NC

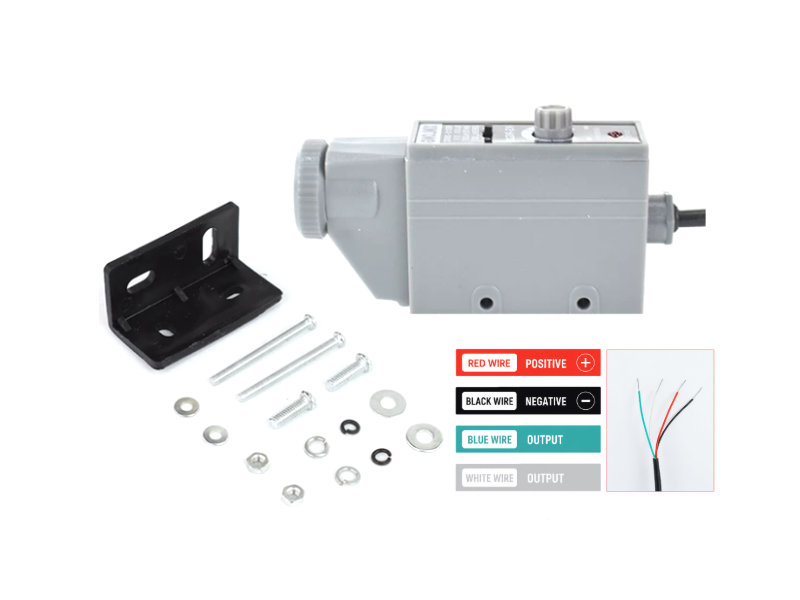

ในชุดประกอบด้วย
- 1pcs x เซนเซอร์ตรวจจับสี Color Sensors
- 1pcs x ฉากติดตั้ง Sensor Bracket
- 1set x สกรู Screw
Dimensions
รุ่นและสีของลำแสง
| รุ่น | สีแสง | ขนาดจุด | รูปทรงจุด |
|---|---|---|---|
| KS-RG22 | แดง / เขียว | 1.5 mm | จุดกลม |
| KS-WG22 | ขาว / เขียว | 1.5 mm | จุดกลม |
| KS-WR22 | ขาว / แดง | 1.5 mm | จุดกลม |
| KS-BG22 | น้ำเงิน / เขียว | 1.5 mm | จุดกลม |
