คำอธิบาย

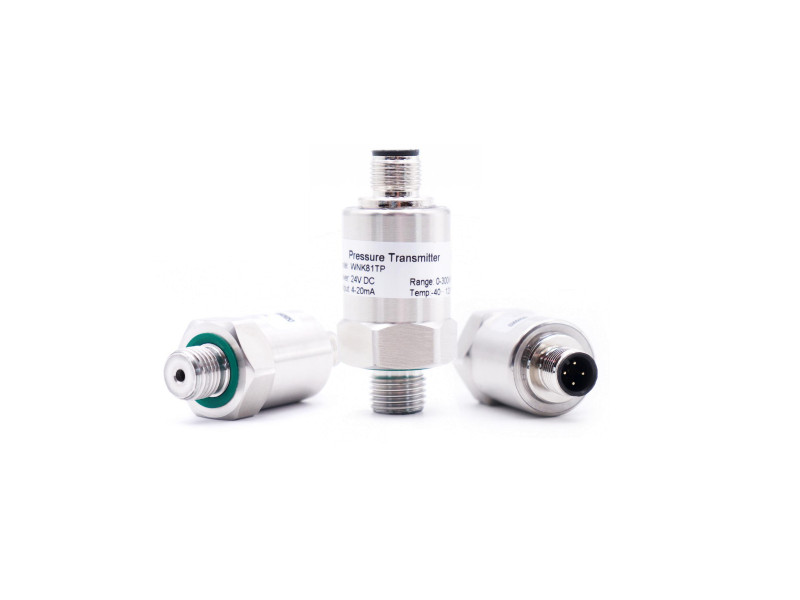

WNK81TP Temperature & Pressure Integrated Sensor เป็นเซ็นเซอร์แบบรวมที่สามารถวัดได้ทั้ง “แรงดัน” และ “อุณหภูมิ” ในหัวเดียว ลดต้นทุนและพื้นที่ติดตั้ง เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำสูงและความสะดวกในการใช้งาน เช่น ระบบปั๊ม คอมเพรสเซอร์ ระบบทำความเย็น HVAC รวมถึงโซลูชัน Smart Water, Smart Gas และยานยนต์

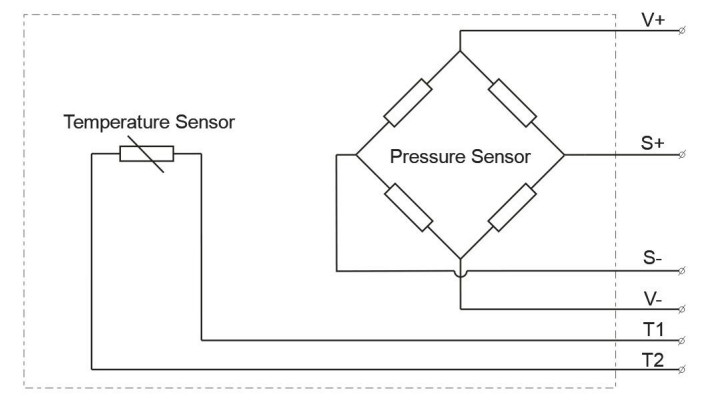

Measurement principle
คุณสมบัติเด่น
- รวมการวัดแรงดันและอุณหภูมิในเซ็นเซอร์เดียว
- ใช้ชิป ASIC สำหรับสัญญาณ ให้ความเสถียรสูง
- ไดอะแฟรมสแตนเลส 316L + ตัวเรือน 304 แข็งแรง ทนทาน
- มี PT100 ฝังในบอดี้ พร้อมกาวถ่ายเทความร้อน ลดการหน่วงของอุณหภูมิ
- รองรับสัญญาณเอาต์พุตทั้งแบบ Analog (0.5–4.5V, 4–20mA) และ Digital (I²C)
- ป้องกันน้ำและฝุ่นระดับ IP65/IP67
สเปคหลัก
- Pressure Type: Gauge / Absolute
- Range: 0.4 … 70 bar
- Accuracy (Pressure): ±0.5%FS หรือ ±0.2%FS
- Temperature Sensor: PT100 Class B
- Temperature Range: -40 … 125°C
- Accuracy (Temp): ±0.30 + 0.005T °C
- Output Signal: 0.5–4.5V + PT100 / 4–20mA + PT100 / I²C + PT100
- Power Supply: 5 VDC หรือ 9–30 VDC
- Process Connection: G1/4, NPT 1/4-18NPT 1/8-27NPT , PT 1/4-19PT , Metric thread M14×1.5 M12×1.5, 7/16-20UNF
- Electrical Connector: M12, สาย Cable A/B (กำหนดความยาวได้)
รหัสสั่งซื้อ (Ordering Code)
- โครงสร้าง: WNK81TP [Pressure Type] [Range] [Output] [Connector] [Thread]
- ตัวอย่าง:
WNK81TP G D 2 C1 P1= Gauge, 10 bar, 4–20mA+PT100, M12, G1/4
การใช้งาน (Applications)
- ระบบน้ำ ปั๊ม และคอมเพรสเซอร์
- ระบบทำความเย็นและ HVAC
- ระบบไฟฟ้าและงานวาล์ว
- ยานยนต์ อิเล็กทรอนิกส์อุตสาหกรรม
- โครงการ Smart City เช่น Smart Water, Smart Gas
Datasheet
