คำอธิบาย

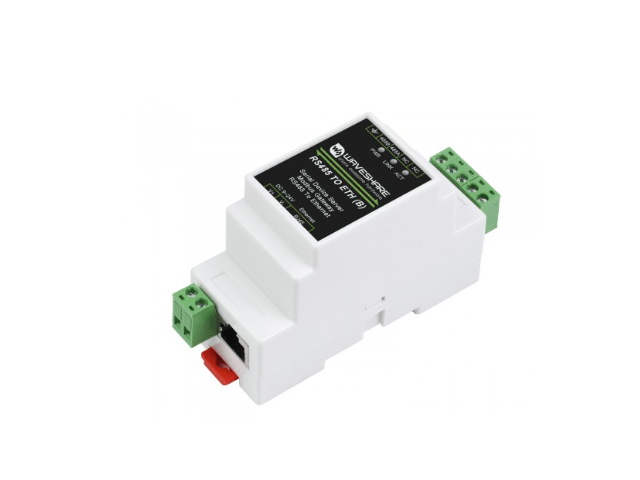

Waveshare RS485 to Ethernet (Rail-Type)
- อุปกรณ์ RS485 สำหรับงานเก็บข้อมูลและ IoT Gateway ที่ออกแบบมาเฉพาะสำหรับสภาพแวดล้อมอุตสาหกรรม รองรับฟังก์ชันหลากหลายภายในเครื่องเดียว ได้แก่ Serial Server, Modbus Gateway, MQTT Gateway และ RS485-to-JSON Converter
- ตัวอุปกรณ์มาพร้อมพอร์ต RS485 และ Ethernet โดยพอร์ต Ethernet ใช้การจ่ายไฟแบบขั้วต่อสกรู และมาพร้อมโครงสร้างแบบ ติดราง DIN (Rail-mount) ขนาดกะทัดรัด ติดตั้งง่าย และคุ้มค่า
- เหมาะสำหรับงาน เก็บข้อมูล (Data Acquisition), IoT Gateway, ระบบ ความปลอดภัย/รักษาความปลอดภัย (Security IoT)
- รวมถึงงาน ตรวจวัดและควบคุมเครื่องมืออัจฉริยะ (Intelligent Instrument Monitoring)
1.สเปกทางเทคนิค (Specifications) ฟีเจอร์หลัก (Features)
- ประเภทสินค้า: Serial Server / Modbus Gateway / MQTT Gateway
- ฟังก์ชันพื้นฐาน: ส่งข้อมูล RS485 ↔ Ethernet แบบ สองทาง (Bi-directional Transparent Transmission)
- พอร์ตสื่อสาร:
- 1 x RS485
- 1 x Ethernet RJ45
- จ่ายไฟ:
- 9–24VDC ผ่านขั้วต่อสกรู
- ระบบป้องกัน:
- ลดสัญญาณรบกวน
- ลดความเสี่ยงพังจาก Ground Loop
2. การสื่อสาร (Communication)
Ethernet
- 10/100Mbps Auto-negotiation
- RJ45 พร้อม 2 kV Surge Protection
Serial Port
- RS485
3. สเปก Serial
- Baud rate: 300–115200 bps
- Parity: None / Odd / Even / Mark / Space
- Data bits: 5–9 bits
- Flow control: ไม่มี (N/A)
4. ซอฟต์แวร์และโปรโตคอล (Software & Protocols)
รองรับโปรโตคอล Ethernet/IP
- Ethernet, IP, TCP, UDP, HTTP
- ARP, ICMP
- DHCP, DNS
การตั้งค่า (Configuration)
- ผ่าน Host Tool
- ผ่าน Web Browser
- Device Management Library
โหมดการทำงาน (Operating Modes)
- TCP Server
- TCP Client (ใช้ร่วมกับ TCP Server ในเวลาเดียวกันได้)
- UDP
- UDP Multicast
- รองรับ TCP/IP Direct Communication และ Virtual COM (VCOM)
5. เงื่อนไขสิ่งแวดล้อม (Environment)
- อุณหภูมิทำงาน: -40°C ถึง +85°C
- อุณหภูมิจัดเก็บ: -45°C ถึง +125°C
- ความชื้น: 5%–95% RH (ไม่ควบแน่น)
- ขนาดตัวเครื่อง: 87 × 36 × 59 mm (ยาว × กว้าง × สูง)
ลิงก์ Development Resources
อุปกรณ์ภายในกล่อง
- RS485 TO ETH (B) Module × 1
Dimension
