LSB615 ชุดรางเลื่อนสไลด์ สายพานไทม์มิ่งขับ W60X Stroke 1500mm Linear Slide Set Timing Belt Drive

฿16,400.00

สั่งจองสินค้าได้

รหัสสินค้า: LSB615 หมวดหมู่: , ป้ายกำกับ: , , , , , , ,

คำอธิบาย

ชุดรางเลื่อนสไลด์ สายพานไทม์มิ่งขับ Linear Slide rail Set Timing Belt Drive W60 แอปพลิเคชัน ขนส่ง เคลื่อนย้าย ดันชิ้นงานทุกชนิด เช่น. ใช้เป็นโครง gantry XYZ

  • HTD5M-W25mm Timing Belt Synchronous Drive Timing Pulleys HTD5M-2XT
  • ความกว้างราง 60mm aluminum extrusions 60×60 Rail Material Aluminum Alloy
  • ขนาดแป้นยึด carriage plate 130mmx115mm
  • ระยะชัก Effective Stroke 1,500mm
  • ความยาว L 1,800mm (L = 1500+150+(75×2))
  • Accuracy +/- 0.2mm/500mm
  • Max speed 200mm/Sec
  • Maximum Load
    • Horizontal 40Kg
    • Vertical 20kg
  • Suitable Motor
    • Step motor Nema23 (57mm), Step motor Nema34 (86mm)
    • Servo motor 200W 60mm, Servo motor 400W 80mm

ในชุดประกอบด้วย

  1. ชุดรางเลื่อนสไลด์ สายพานไทม์มิ่งขับ Linear Slide Set W60-Timing Belt Drive

Dimension

การติดตั้งตัวยึดฐาน



ความยาวรวม

L = Stroke + 150 + (75*2)

L1 และ L2 ขึ้นอยู่กับมอเตอร์

  1. Motor หน้าแปลน 57mm L1 = 57mm และ L2 = 55mm
  2. Motor หน้าแปลน 60mm L1 = 60mm และ L2 = 60mm
  3. Motor หน้าแปลน 80mm L1 = 80mm และ L2 = 72mm
  4. Motor หน้าแปลน 86mm L1 = 86mm และ L2 = 72mm

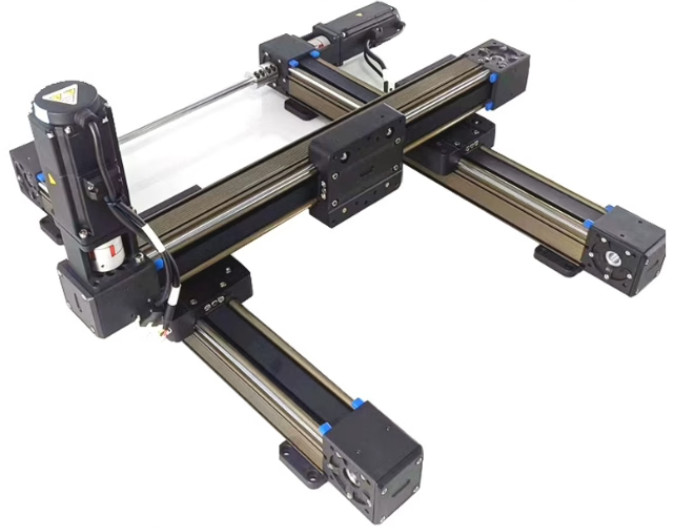

ตัวอย่าง Application
