คำอธิบาย
คีมย้ำหางปลาเกรดอุตสาหกรรมสำหรับงานติดตั้งระบบไฟฟ้าและงานประกอบตู้คอนโทรล ออกแบบให้ย้ำสายได้แน่น สม่ำเสมอ ลดปัญหาหน้าสัมผัสหลวม เพิ่มความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า
สเปกสินค้า (Specifications)
- Model : VX-9CQK
- Product Type : Crimping Tool
- Material : Industrial Grade Steel
- Mechanism : Ratchet Crimping System
- Handle Type : Ergonomic Anti-slip Handle
- Application : Crimping Wire Terminals and Ferrules
- Color : Blue / Black

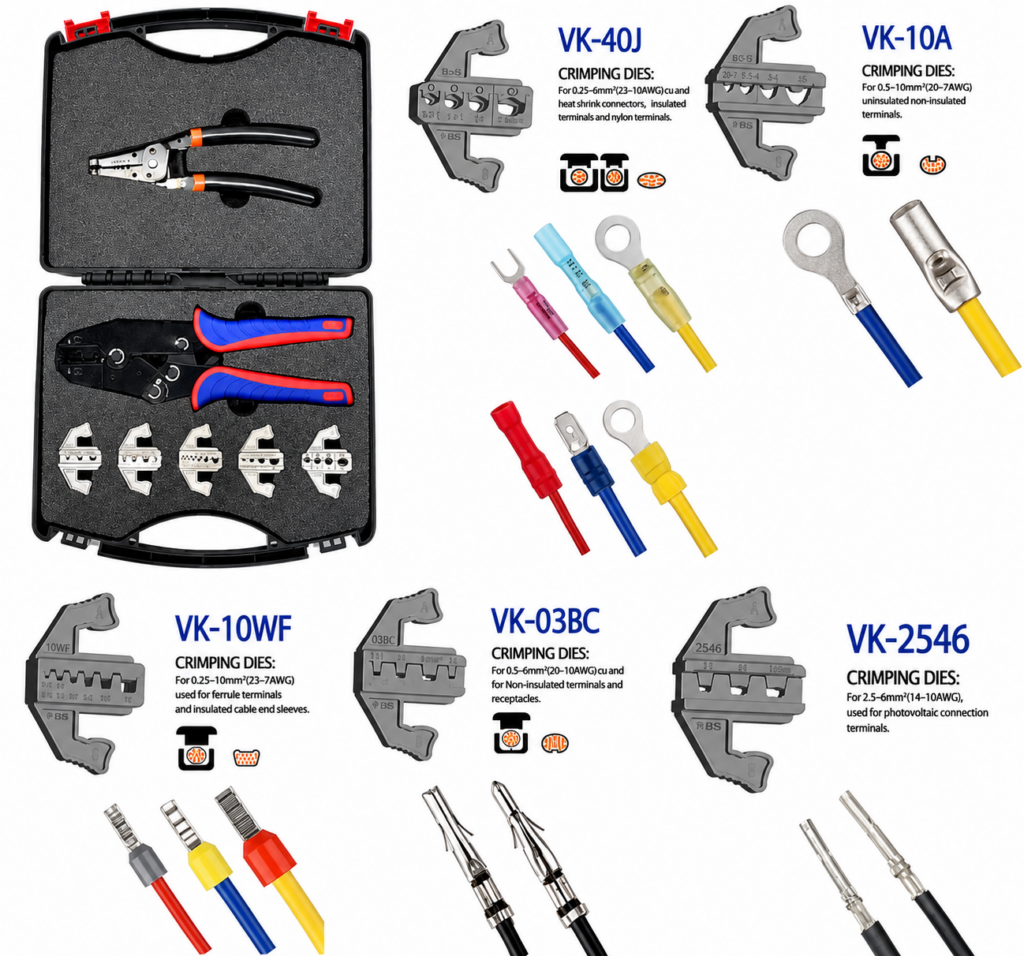

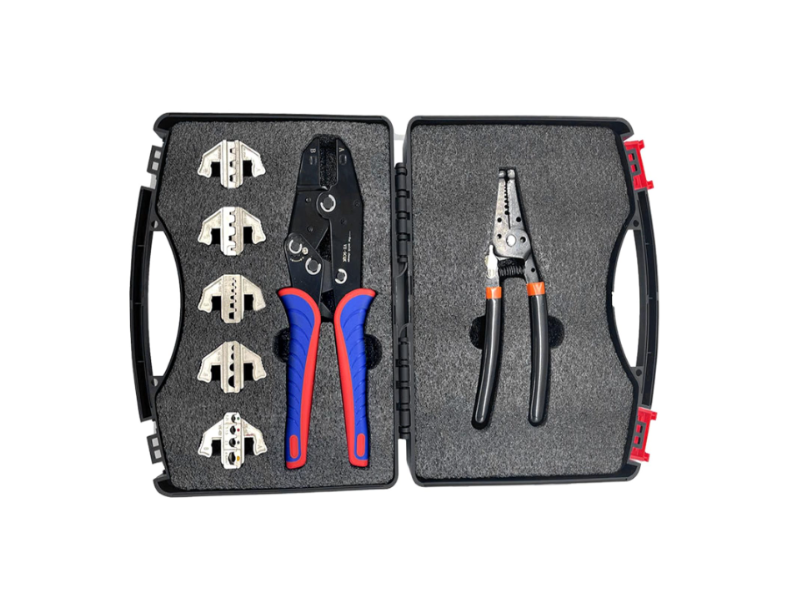

ในชุดประกอบด้วย
- 1 ชุด x VX-9CQK Crimping Tool
- 1 ชิ้น x Precision Wire Stripper คีมปอกและตัดสายไฟ

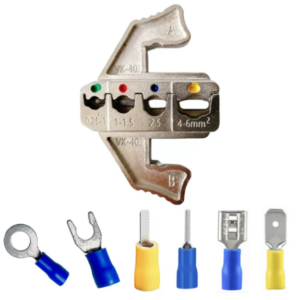

- 1 ชิ้น x VK-40J Jaw สำหรับสาย 0.25-6.0mm² ใช้กับหางปลา O-Type แบบมีฉนวน

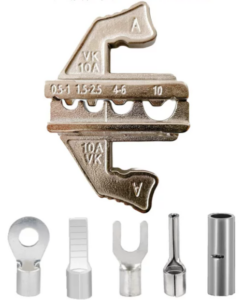

- 1 ชิ้น x VK-10A Jaw สำหรับสาย 0.5-10.0mm² ใช้กับหางปลา O-Type แบบมีฉนวน

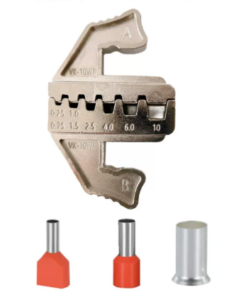

- 1 ชิ้น x VK-10WF Jaw สำหรับสาย 0.25-10.0mm² ใช้กับ Ferrule Terminal

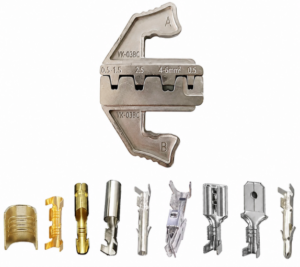

- 1 ชิ้น x VK-03BC Jaw สำหรับสาย 0.5-6.0mm² ใช้กับขั้ว Dupont 2.8mm, 4.8mm, 6.3mm, XH2.54, PH2.0, 2510 Terminal

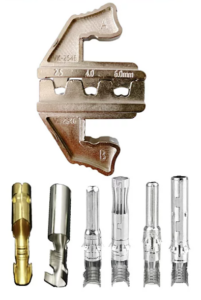

- 1 ชิ้น x VK-2546 Jaw สำหรับสาย 2.5-6.0mm² ใช้กับแผง PV Connectors
การนำไปใช้งาน
- ย้ำหางปลาแบบ Pin Terminal
- ย้ำปลอกสายไฟ (Ferrule)
- งานประกอบตู้ควบคุมไฟฟ้า
- งานระบบ Automation
- งานเดินสายไฟเครื่องจักรอุตสาหกรรม
- งานซ่อมบำรุงระบบไฟฟ้า
ตารางเทียบขนาดสาย AWG กับพื้นที่หน้าตัดสายไฟ
| AWG | เส้นผ่านศูนย์กลาง (mm) | พื้นที่หน้าตัด (mm²) |
|---|---|---|
| 10 AWG | 2.6 mm | 5.5 mm² |
| 12 AWG | 2.0 mm | 3.5 mm² |
| 14 AWG | 1.6 mm | 2.0 mm² |
| 16 AWG | 1.3 mm | 1.25 mm² |
| 18 AWG | 1.0 mm | 0.8 mm² |
| 20 AWG | 0.8 mm | 0.5 mm² |

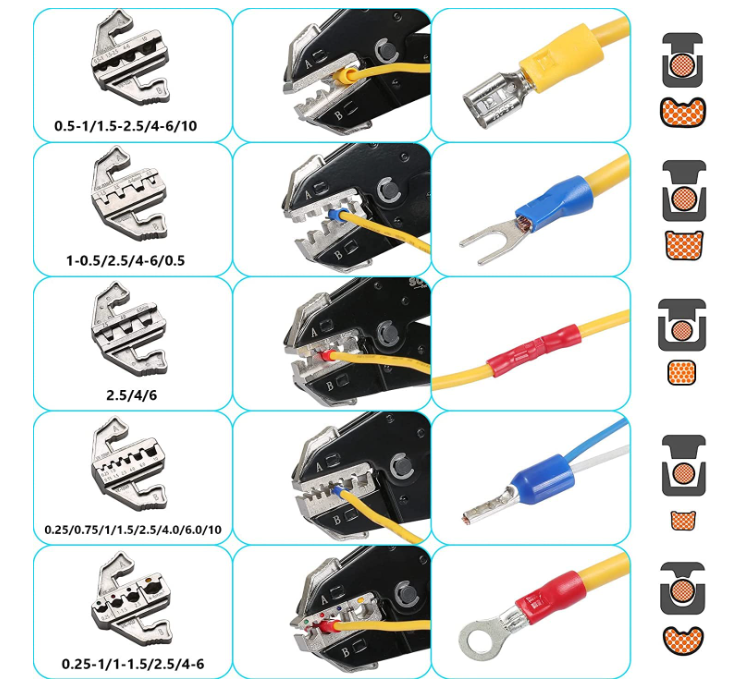

การเลือกใช้งานกับชุดคีมย้ำ VX-9CQK
- VK-2546 Jaw : รองรับสาย 2.5-6.0 mm² (ประมาณ 14-10 AWG)
- VK-10A Jaw : รองรับสาย 0.5-10.0 mm² (ประมาณ 20-8 AWG)
- VK-03BC Jaw : รองรับสาย 0.5-6.0 mm² (ประมาณ 20-10 AWG)
- VK-10WF Jaw : รองรับสาย 0.25-10.0 mm² (ประมาณ 24-8 AWG)
- VK-40J Jaw : รองรับสาย 0.25-6.0 mm² (ประมาณ 24-10 AWG)
AWG ที่นิยมใช้งาน
- 20 AWG = 0.5 mm² งานสัญญาณ, Control
- 18 AWG = 0.75-0.8 mm² งานเซ็นเซอร์, PLC
- 16 AWG = 1.25 mm² งานไฟฟ้าทั่วไป
- 14 AWG = 2.0 mm² งานกำลังขนาดกลาง
- 12 AWG = 3.5 mm² งานกำลัง, ตู้คอนโทรล
- 10 AWG = 5.5 mm² งานกระแสสูง, ระบบโซลาร์เซลล์, แบตเตอรี่
