Ultrasonic Flowmeter For Small Pipe Size Series อัลตราโซนิกโฟลว์มิเตอร์ใช้ หลักการของความแตกต่างของเวลาอัลตราโซนิก การวัด มีการใช้คลื่นอัลตราโซนิก เพื่อวัดสัญญาณในการวัด
ท่อการติดตั้งทำได้ง่ายและ สะดวก Support RS485 เครื่องวัดการไหลแบบอุลตร้าโซนิกแบบหนีบสำหรับความยากในการติดตั้งรุ่นธรรมดาในอาคารเก่า มีการวัดแบบหนีบ ไม่ต้องตัดท่อและปิดเครื่อง ใช้งานง่าย เมนูแสดงการไหลทันทีและการเลือกหน่วยการไหล หน่วยเสริม, ลบ.ม./ชม., 1/ม., gpm(UK), cfm, gpm (สหรัฐอเมริกา)
Ultrasonic Flowmeter For Small Pipe Size Series อัลตราโซนิกโฟลว์มิเตอร์ใช้ หลักการของความแตกต่างของเวลาอัลตราโซนิก การวัด มีการใช้คลื่นอัลตราโซนิก เพื่อวัดสัญญาณในการวัด
ท่อการติดตั้งทำได้ง่ายและ สะดวก Support RS485 เครื่องวัดการไหลแบบอุลตร้าโซนิกแบบหนีบสำหรับความยากในการติดตั้งรุ่นธรรมดาในอาคารเก่า มีการวัดแบบหนีบ ไม่ต้องตัดท่อและปิดเครื่อง ใช้งานง่าย เมนูแสดงการไหลทันทีและการเลือกหน่วยการไหล หน่วยเสริม, ลบ.ม./ชม., 1/ม., gpm(UK), cfm, gpm (สหรัฐอเมริกา)
จุดเด่นสินค้า
- ความแม่นยำสูง: ±1% ของค่าที่วัดได้
- ย่านการวัดความเร็วการไหล: 0 ถึง ±32 m/s
- รองรับหลายประเภททรานสดิวเซอร์: Clamp-on, Insertion, Inline
- วัดพลังงานความร้อนได้: เชื่อมต่อ PT100 (3-wire) สำหรับวัดอุณหภูมิท่อจ่ายและท่อรับ
- การสื่อสารมาตรฐาน: RS485, Modbus RTU
- เอาต์พุตหลากหลาย: 4-20mA, OCT Pulse, Relay
- อินพุตอะนาล็อก: 4-20mA (3 ช่อง) สำหรับเชื่อมต่อค่าจากอุปกรณ์อื่น เช่น Pressure, Level Sensor
- ติดตั้งง่าย: แบบราง DIN (35mm) ขนาดเพียง 92×90×34 mm
Specifications
- Transit-Time Ultrasonic Flow Meter
- Ultrasonic Water Flow Sensors
- Standard clamp on DN32- DN65 (45×25×28mm)
- Flow Accuracy +- 1%
- Temperature Accuracy +- 2% (-20~60℃)
- Power supply DC8 – 36V
- Signal input
- 3-Wire 4-20ma current input
- 3-Wire PT100
- Signal Output
- 4-20mA Current / OCT Pulse/ Relay
- Flow range Velocity 0~±10m/s
- Fluid Water Pipe material PVC, Carbon Steel, Stainless Steel, Copper
Wiring diagram
Dimension
- 92×90×34mm
Communication Data interface
- RS485 MODBUS protocol, M-BUS protocol, FUJI extended protocol and compatible protocols of ultrasonic flowmeters and water meters from other manufacturers in the country
Datasheet
Applications
Building Energy Saving It can be widely used in HVAC system, building automation system, farming irrigation system, residential water supply system, cleaning system, recirculating aquaculture system (RAS), etc.
ในชุดประกอบด้วย
- 1. 1pcs x เครื่อง TUF-2000M
- 2. 2pcs x เซนเซอร์ TS-2 DN15-DN100 ขนาดรองรับท่อ DN15–DN100 (1/2″–4″)
- 3. 2pcs x สายเซนเซอร์ 5 เมตร

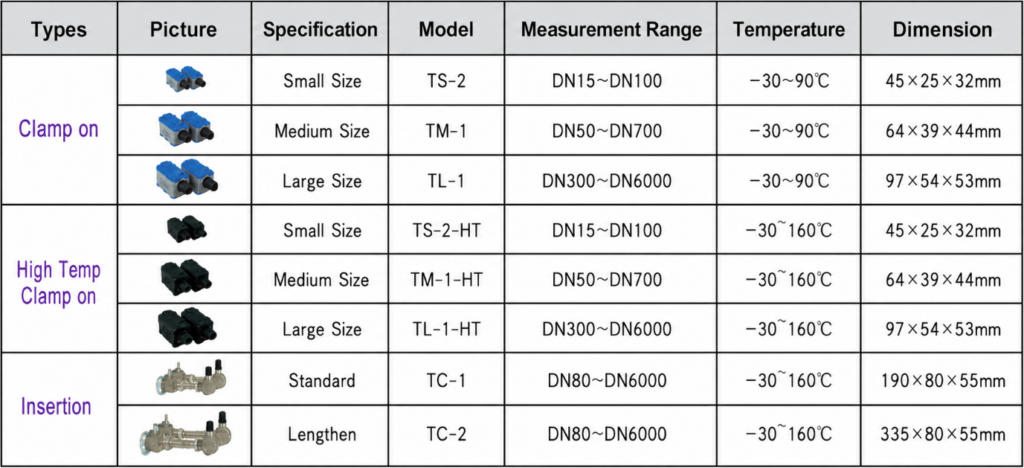

หัววัด (Flow Transducer)
| ประเภท | รุ่น | ช่วงท่อ (DN) | อุณหภูมิ |
|---|---|---|---|
| Clamp-on Small Type (ไม่ต้องตัดท่อ) | SSW21F-TS2 | DN32–DN100
รองรับขนาดท่อ (1/2″-4″) |
-30~90°C |
| Clamp-on Medium Type (ไม่ต้องตัดท่อ) | SSW22F-TM1 | DN50-DN700
รองรับขนาดท่อ (2″-28″) |
-30~90°C |
| Clamp-on Large Type (ไม่ต้องตัดท่อ) | SSW23F-TL1 | DN300-DN6000 รองรับขนาดท่อ (12″-240″) |
-30~90°C |
| Clamp-on High Temp Type (ไม่ต้องตัดท่อ) | SSW21F-TS2-HT
SSW22F-TM1-HT SSW23F-TL1-HT |
ตามรุ่น | -30~160°C |
| Insertion Type (ต้องตัดท่อ Need cut) | SSW24F-TC1
SSW24F-TC2 |
DN50-DN6000
รองรับขนาดท่อ (2″-240″) |
-30~160°C |
Ultrasonic Clamp on Flow Sensor
หัววัดอุณหภูมิ (PT100) -40-160℃
- Clamp-on: CT1 ≥ DN50 No need cut
- Insertion: TCT1, PCT1 ≥ DN50 (ติดตั้งมีแรงดัน) Need cut
- Small pipe: SCT1 (DN < 50) Need cut
*Option CT1 Clamp on Temperature Water Sensor 3 wire PT100 (No need cut)
- SSW22T-CT1
การใช้งานที่เหมาะสม
- ระบบน้ำประปาและน้ำเสีย
- โรงงานอุตสาหกรรม
- ระบบปรับอากาศและทำความร้อน (HVAC)
- งานตรวจสอบพลังงานและการใช้ความร้อน
- โครงการวัดและควบคุมการไหลในเครือข่ายท่อ
การติดตั้งเซ็นเซอร์
Modbus Register Address
Register
| ใช้งาน | Register | Address | Type | Unit |
|---|---|---|---|---|
| Flow Rate | 0001-0002 | 0 | Float | m³/h |
| Velocity | 0005-0006 | 4 | Float | m/s |
| Temp 1 | 0033-0034 | 32 | Float | °C |
| Temp 2 | 0035-0036 | 34 | Float | °C |
| Net Total | 0025-0026 | 24 | Long | m³ |
| Error Code | 0072 | 71 | Bit | – |
| Signal Quality | 0092 | 91 | Int | 0-9 |
ตั้งค่า: RS485 / Modbus RTU / 9600 / 8N1 / Function 03
อ่าน Float ต้องใช้ 2 registers และสลับ Word Order
ตัวอย่างอ่าน Velocity:
01 03 00 04 00 02 85 CAถ้าอ่านไม่ได้: เช็ค Slave ID, Baudrate, A/B RS485, M63 Protocol.
