คำอธิบาย
ชุดมอเตอร์เกียร์เอซีและกล่องปรับรอบ AC Gear motor Set Reversible ใช้ร่วมกับกล่องปรับความเร็วรอบได้
- แกนเพลา Shaft Diameter 15mm
- AC Gear Motor Voltage AC 220V / Frequency 50Hz / 60Hz
- Capacitor Speed 90~1400rpm
- Cooling Fan
ในชุดประกอบด้วย
- T.W.T 120W 1-Phase Variable Speed AC Motor 5IK120RGU-CF
- T.W.T 90mm Gearhead 5GU-K
- T.W.T Speed Controller US52 120W
Dimension (mm)
เพิ่มเติม

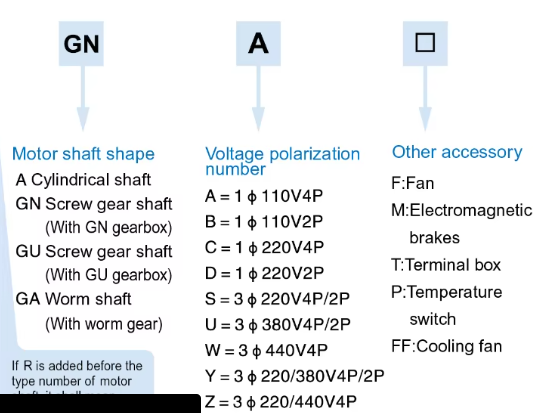

1.Motor Shaft Shape – รูปแบบเพลามอเตอร์
|
รหัส |
รูปแบบเพลา |
ความหมายและการใช้งาน |
|---|---|---|
|
A |
Cylindrical shaft |
เพลาทรงกระบอก ใช้ต่อคัปปลิ้ง พูลเลย์ หรืออุปกรณ์ส่งกำลังโดยตรง |
|
GN |
Screw gear shaft |
เพลาที่ออกแบบสำหรับประกอบกับเกียร์ทดรอบ GN |
|
GU |
Screw gear shaft |
เพลาที่ออกแบบสำหรับประกอบกับเกียร์ทดรอบ GU |
|
GA |
Worm shaft |
เพลาสำหรับประกอบกับชุดเกียร์หนอน Worm Gear |
- ข้อสำคัญ: รหัส A, GN, GU และ GA ไม่ใช่แค่ความแตกต่างของหน้าตาเพลา แต่เป็นการระบุระบบเกียร์ที่รองรับ จึงไม่ควรนำเกียร์ GN ไปประกอบกับมอเตอร์ GU โดยไม่ได้ตรวจสอบแบบและรหัสที่ผู้ผลิตรับรอง
2. Voltage polarization number – รหัสแรงดันไฟฟ้าและจำนวนขั้ว
ตัวอักษรนี้ใช้ระบุระบบไฟฟ้าที่มอเตอร์รองรับ โดยตัวเลข 1Φ และ 3Φ หมายถึงไฟฟ้า 1 เฟสและ 3 เฟส ส่วน 4P และ 2P หมายถึงจำนวนขั้วแม่เหล็กของมอเตอร์ ไม่ใช่จำนวนสายไฟ
|
รหัส |
ระบบไฟฟ้า |
จำนวนขั้ว |
คำอธิบาย |
|---|---|---|---|
|
5IK120RGU-AF |
1Φ 110VAC |
4P |
มอเตอร์ 1 เฟส 110V แบบ 4 ขั้ว |
|
5IK120RGU-BF |
1Φ 110VAC |
2P |
มอเตอร์ 1 เฟส 110V แบบ 2 ขั้ว |
|
5IK120RGU-CF |
1Φ 220VAC |
4P |
มอเตอร์ 1 เฟส 220V แบบ 4 ขั้ว |
|
5IK120RGU-DF |
1Φ 220VAC |
2P |
มอเตอร์ 1 เฟส 220V แบบ 2 ขั้ว |
|
5IK120RGU-SF |
3Φ 220VAC |
4P / 2P |
มอเตอร์ 3 เฟส 220V |
|
5IK120RGU-UF |
3Φ 380VAC |
4P / 2P |
มอเตอร์ 3 เฟส 380V |
|
5IK120RGU-WF |
3Φ 440VAC |
4P |
มอเตอร์ 3 เฟส 440V |
|
5IK120RGU-YF |
3Φ 220/380VAC |
4P / 2P |
รองรับแรงดันสองระดับตามการต่อขดลวด |
|
5IK120RGU-ZF |
3Φ 220/440VAC |
4P |
รองรับแรงดันสองระดับตามการต่อขดลวด |
ความแตกต่างระหว่าง 4P และ 2P
จำนวนขั้วมีผลต่อความเร็วรอบของมอเตอร์ โดยความเร็วรอบแบบซิงโครนัสคำนวณจากความถี่ไฟฟ้าและจำนวนขั้ว ดังนั้นมอเตอร์ 2 ขั้วจะมีความเร็วรอบประมาณสองเท่าของมอเตอร์ 4 ขั้วที่ความถี่เดียวกัน
|
จำนวนขั้ว |
ที่ความถี่ 50Hz |
ที่ความถี่ 60Hz |
|---|---|---|
|
2P |
3,000 RPM |
3,600 RPM |
|
4P |
1,500 RPM |
1,800 RPM |
Other accessory – อุปกรณ์เสริมมอเตอร์
รหัสอุปกรณ์เสริมเป็นตัวอักษรที่ต่อท้ายรุ่นมอเตอร์ เพื่อระบุว่ามีอุปกรณ์หรือฟังก์ชันเพิ่มเติมจากรุ่นมาตรฐาน โดยสามารถใช้ประกอบการเลือกรุ่นให้เหมาะกับงานได้ดังนี้
|
รหัส |
ชื่ออุปกรณ์ |
คำอธิบาย |
|---|---|---|
|
F |
Fan |
พัดลมระบายความร้อน |
|
M |
Electromagnetic brakes |
เบรกแม่เหล็กไฟฟ้า |
|
T |
Terminal box |
กล่องต่อสายไฟ |
|
P |
Temperature switch |
สวิตช์ตรวจจับอุณหภูมิ |
|
|
