คำอธิบาย

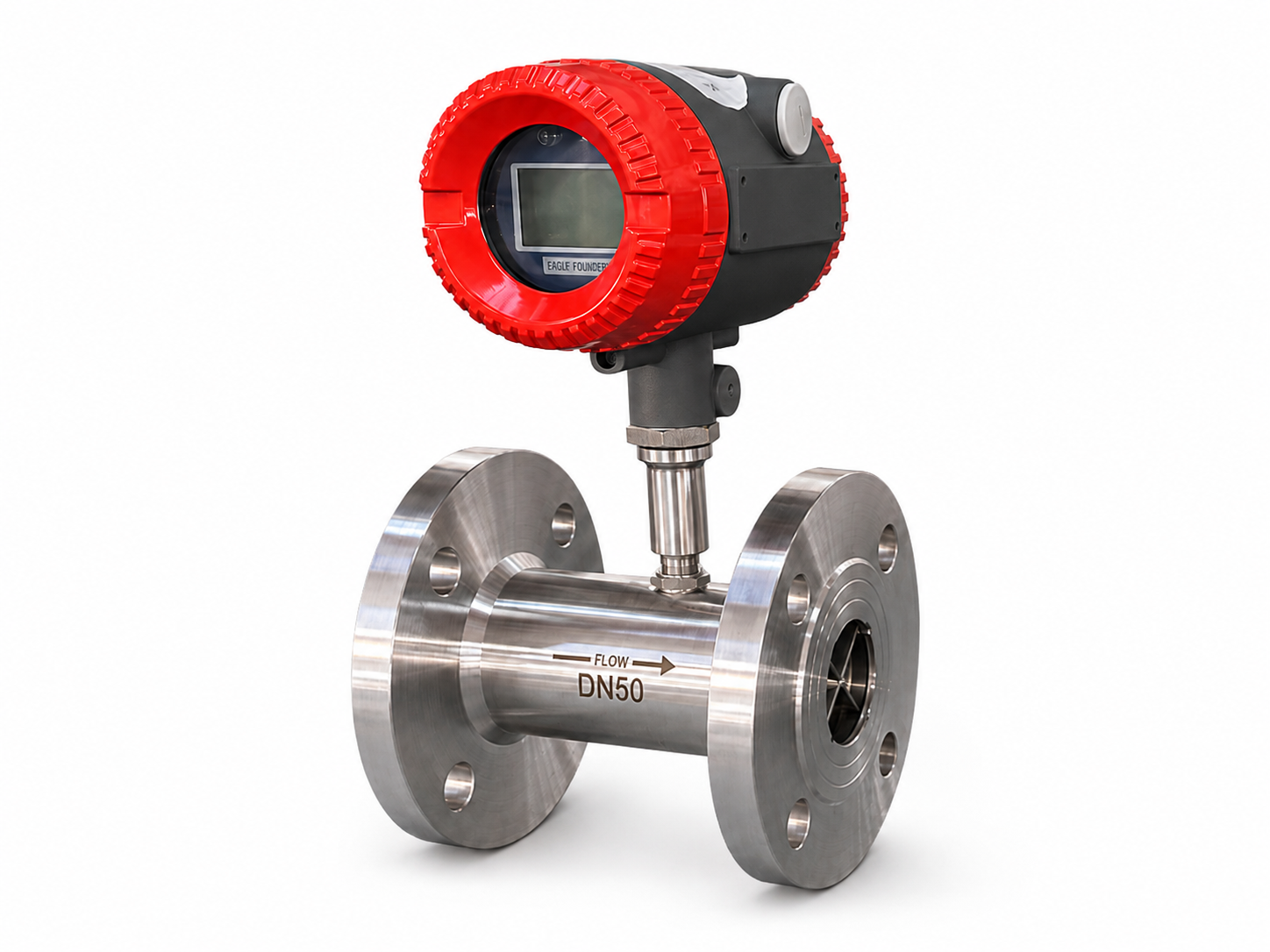

เครื่องวัดอัตราการไหลของของเหลวแบบเทอร์ไบน์ ความแม่นยำสูง รองรับขนาดท่อตั้งแต่ DN4 ถึง DN200 เลือกสัญญาณเอาต์พุตได้ทั้ง Pulse, 4–20mA, RS485 และ HART เหมาะสำหรับงานวัดอัตราการไหลในระบบอุตสาหกรรมที่ต้องการความรวดเร็วและความน่าเชื่อถือ
คุณสมบัติเด่น
- เครื่องวัดอัตราการไหลรุ่น HBYB LWGY เป็นเทอร์ไบน์โฟลว์มิเตอร์ความแม่นยำสูง (±1% R หรือพิเศษ ±0.5% R) ตอบสนองรวดเร็ว โครงสร้างกะทัดรัด น้ำหนักเบา ติดตั้งและบำรุงรักษาง่าย รองรับของเหลวสะอาดหลากหลายประเภท เช่น น้ำ น้ำมัน สารเคมี อาหาร และเวชภัณฑ์
- รองรับสัญญาณเอาต์พุตทั้งแบบ Pulse, 4–20mA, RS485 และ HART มีทั้งรุ่นใช้แบตเตอรี่และรุ่นใช้ไฟภายนอก ครอบคลุมช่วงเส้นผ่านศูนย์กลาง DN4 ถึง DN200 พร้อมฟังก์ชันชดเชยอุณหภูมิ ความดัน และความหนืด
- หน้าจอแสดงผล LCD แสดงค่าอัตราการไหลทันทีและค่ารวม พร้อมหน่วยความจำถาวรไม่สูญหายแม้เกิดไฟดับ เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำ ความทนทาน และความน่าเชื่อถือสูงในระยะยาว
สเปกสินค้า (Specifications)
- ประเภทสินค้า: Liquid Turbine Flow Meter
- Series: HBYB LWGY
- หลักการวัด: Turbine Flow Measurement
- ของเหลวที่รองรับ: ของเหลวสะอาด ไม่มีตะกอนหรือของแข็งปะปน
- ความแม่นยำมาตรฐาน: ±1%R
- ความแม่นยำพิเศษ: ±0.5%R
- ขนาดท่อ: DN4 ถึง DN200
- รูปแบบการเชื่อมต่อ: Screw Thread, Flange, Sanitary Clamp และ Insert Type
- หน้าจอแสดงผล: LCD Display
- ค่าที่แสดง: Instantaneous Flow Rate และ Totalized Flow
- สัญญาณเอาต์พุต: Pulse, 4–20mA, RS485 หรือ HART
- แหล่งจ่ายไฟ: แบตเตอรี่ 3.0V 10Ah หรือ DC24V
- หน่วยความจำ: บันทึกค่าปริมาณสะสมแบบไม่สูญหายเมื่อไฟดับ
- ฟังก์ชันเสริม: Temperature, Pressure และ Viscosity Compensation
ขนาดหน้าแปลน (Nominal Diameter / DN)
| Model (DN) | Flow Range (m³/h) | Thread/Flange | Working Pressure (MPa) |
|---|---|---|---|
| DN4 | 0.04–0.25 | Thread | 6.3 (up to 25 special) |
| DN6 | 0.10–0.60 | Thread | 6.3 (up to 25 special) |
| DN10 | 0.20–1.20 | Thread | 6.3 (up to 25 special) |
| DN15 | 0.60–6.00 | Thread/Flange | 2.5–25 |
| DN20 | 0.80–8.00 | Thread/Flange | 2.5–25 |
| DN25 | 1.00–10.00 | Thread/Flange | 2.5–25 |
| DN32 | 1.50–15.00 | Thread/Flange | 2.5–25 |
| DN40 | 2.00–20.00 | Thread/Flange | 2.5–25 |
| DN50 | 4.00–40.00 | Flange | 2.5–25 |
| DN65 | 7.00–70.00 | Flange | 2.5–25 |
| DN80 | 10.00–100.00 | Flange | 2.5–25 |
| DN100 | 20.00–200.00 | Flange | 2.5–25 |
| DN125 | 25.00–250.00 | Flange | 1.6–16 |
| DN150 | 30.00–300.00 | Flange | 1.6–16 |
| DN200 | 80.00–800.00 | Flange | 1.6–16 |
รูปแบบการเชื่อมต่อ (Connection Type)
| Connection Type | ใช้กับ DN |
|---|---|
| Screw Thread | DN4–DN40 |
| Flange | DN15–DN200 |
| Clamp (Sanitary) | Optional |
| Insert Type | Large diameter only (custom) |
ชนิดของโมดูลไฟและสัญญาณ (Power Supply & Signal Type)
| Model | Power Supply | Signal Output |
|---|---|---|
| LWGY-□B | Battery 3.0V 10AH | ไม่มี signal output (display only) |
| LWGY-□C | DC 24V | Pulse output / 4–20mA output / RS485 output / HART output |
การนำไปใช้งาน
- ใช้วัดอัตราการไหลและปริมาณสะสมของน้ำในระบบผลิตและระบบจ่ายน้ำ
- ใช้ตรวจวัดอัตราการไหลของน้ำมันเชื้อเพลิง น้ำมันหล่อลื่น และน้ำมันในกระบวนการผลิต
- ใช้ในระบบผสมหรือจ่ายสารเคมีที่เป็นของเหลวสะอาด
- ใช้ในระบบผลิตอาหาร เครื่องดื่ม และเวชภัณฑ์ โดยเลือกการเชื่อมต่อแบบ Sanitary Clamp
- ใช้เชื่อมต่อกับ PLC, HMI, SCADA, Data Logger และระบบ IoT ผ่านสัญญาณ Pulse, 4–20mA หรือ RS485
- ใช้สำหรับควบคุมปริมาณการจ่ายของเหลว ตรวจสอบการใช้งาน และบันทึกข้อมูลการไหลในกระบวนการอุตสาหกรรม

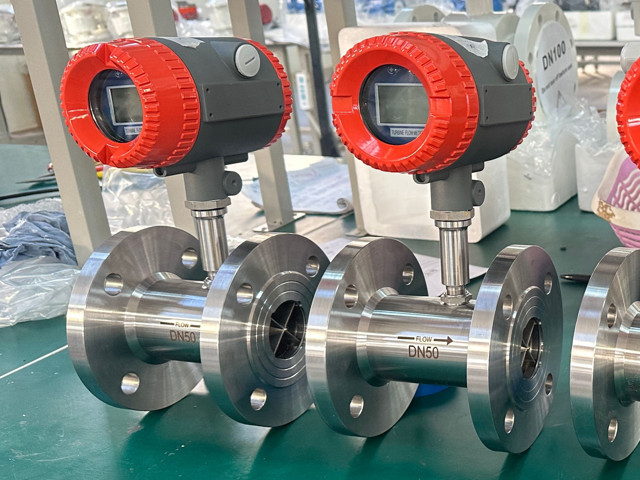

User Manual
