เซนเซอร์มิเตอร์วัดการไหลของน้ำ Turbine Water Flow Meter Output signal 2-Wire system, 4-20mA
CM Series Liquid Turbine Flow Meter (เครื่องวัดอัตราการไหลของของเหลวแบบกังหัน ซีรีส์ CM)
คำอธิบายสินค้า
เครื่องวัดอัตราการไหลของของเหลวแบบกังหัน (Liquid Turbine Flow Meter) ใช้สำหรับวัดปริมาณของเหลวที่ไหลผ่านท่อ โดยมีหลักการทำงานดังนี้:
- เมื่อของเหลวไหลผ่านเซนเซอร์ ใบพัดด้านในจะหมุนตามความเร็วของของเหลว
- เซนเซอร์ตรวจจับความเร็วของใบพัดและแปลงเป็นสัญญาณทางไฟฟ้าเพื่อคำนวณอัตราการไหล
- เหมาะสำหรับของเหลวที่ไม่มีสิ่งสกปรกตกค้าง ไม่มีความหนืดสูง และไม่กัดกร่อน
คุณสมบัติเด่น
- ความแม่นยำสูง พร้อมเซนเซอร์ตรวจจับความเร็วของของเหลว
- ติดตั้งง่ายและสะดวกต่อการบำรุงรักษา
- มีขนาดเส้นผ่านศูนย์กลางหลายขนาด ตั้งแต่ DN4 ถึง DN200
- รองรับการส่งออกข้อมูลผ่านสัญญาณ Pulse, 4-20mA และ RS485
- ทนต่อแรงดันและอุณหภูมิที่แตกต่างกัน (สูงสุดถึง 150°C)
- มีเวอร์ชันกันระเบิดสำหรับใช้งานในพื้นที่อันตราย
การนำไปใช้งาน
- เหมาะสำหรับอุตสาหกรรมปิโตรเลียม เคมี น้ำประปา และกระบวนการผลิตต่าง ๆ
- ใช้ในระบบควบคุมการไหลของของเหลว เช่น ระบบเติมของเหลวอัตโนมัติ
- สามารถใช้ร่วมกับอุปกรณ์แสดงผลหรือระบบ SCADA
ฟังก์ชั่นการแสดงผล จอแสดงผล LCD
- Measuring medium Liquid (water, refined oil, light crude oil, organic liquid, inorganic liquid, etc.
- Measurement accuracy 0.5, 1.0
- Environmental Temperature -20°C~ 60°C
- Atmospheric pressure 86 kPa ~106 kPa
- แหล่งจ่ายไฟ แบตเตอรี่ลิเธียม 3.6V
- Protection Class IP65

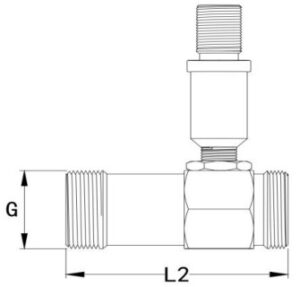

Flow Range (ช่วงการวัดของแต่ละรุ่น) CM Turbine Flow Meter – Thread Connection Type
| ขนาด (DN) | เกลียว (Thread G) | ความยาว (L2) | Normal Flow (m³/h) | Extended Flow (m³/h) | Instrument Coefficient (pulse/L) |
|---|---|---|---|---|---|
| DN15 | G1 (ขนาด 1″ นิ้ว) | 75 mm | 0.6 ~ 6 | 0.40 ~ 8 | 820 |
| DN20 | G1 (ขนาด 1″ นิ้ว) | 85 mm | 0.8 ~ 8 | 0.45 ~ 9 | 375 |
| DN25 | G5/4 (ขนาด 1 1/4″ นิ้ว (1.25″ นิ้ว)) | 100 mm | 1.0 ~ 10 | 0.50 ~ 10 | 212 |
| DN32 | G3/2 (ขนาด 1 1/2″ นิ้ว (1.50″ นิ้ว)) | 140 mm | 1.5 ~ 15 | 0.80 ~ 15 | 150 |
| DN40 | G2 (ขนาด 2″ นิ้ว) | 140 mm | 2.0 ~ 20 | 1 ~ 20 | 75 |
| DN50 | G5/2 (ขนาด 2 1/2″ นิ้ว (2.5″ นิ้ว)) | 150 mm | 4.0 ~ 40 | 2 ~ 40 | 27 |
BSPP) หมายถึงเกลียวตรงแบบ British Standard Pipe Parallel
Display
Display Dimension
ในชุดประกอบด้วย
- 1 Set x เซนเซอร์มิเตอร์วัดการไหลของน้ำ
ข้อควรระวัง
- เพื่อป้องกันไม่ให้อนุภาคและเศษฝุ่นเข้าไปในเซนเซอร์ ต้องติดตั้งตัวกรองด้านน้ำเข้า
- หากมีแม่เหล็กหรือวัสดุที่สร้างแรงแม่เหล็กวางบนเซ็นเซอร์หรืออยู่ใกล้กับเซ็นเซอร์ จะส่งผลกระทบต่อความแม่นยำในการวัด
- การติดตั้งต้องหลีกเลี่ยงหรืออยู่ห่างสภาพแวดล้อมที่มีสั่นสะเทือน เพื่อไม่ให้ส่งผลกระทบต่อความแม่นยำในการวัด
- การถอดแยกชิ้นส่วนเซ็นเซอร์จะไม่ครอบคลุมในการรับประกัน
เซ็นเซอร์การไหลของน้ำส่วนใหญ่จะใช้ใน เครื่องทำน้ำอุ่นไฟฟ้า, เครื่องซักผ้า, ตู้น้ำหยอดเหรียญ, เครื่องควบคุมน้ำ, มาตรวัดน้ำ, อุปกรณ์บำบัดน้ำ, ระบบทำความเย็น,, เครื่องมือวัด ฯลฯ
The practical flow equation of turbine flowmeter
Menu Operations
Instantaneous unit
- Option： m³ /h，m³ /m，m³ /s，L/h，L/m，L/s，USG/h，USG/m，USG/s，gal/h，gal/m，gal/s，kg/h，kg/m，kg/s，t/h，t/m，t/s
- Default value：m3/h (Cubic Metre Per Hour)
Remark
- m3 = Cubic Metre
- L = Liter
- USG = American gallon
- gal = Gallon
- kg = Kilogram
- t = Ton
- /h = (Per Hour)
- /m = (Per Minute)
- /s = (Per Second)
PDF Datasheet
- https://drive.google.com/file/d/12EgFtNrea_0aJrDmeiqdwZR67fArKon4/view?usp=sharing
- CM-Turbine Flow Meter Manual 1201
รุ่นที่มีจำหน่ายของ CM Turbine Flow Meter
จำแนกตามขนาดเส้นผ่านศูนย์กลางท่อ (Instrument caliber) และประเภทการต่อเชื่อม:
1. แบบ Flange Connection
- ขนาด: DN15 – DN200
- แรงดัน: 1.6MPa (มาตรฐาน)
- มาตรฐานหน้าแปลน: GB/T9113-2000 (สามารถสั่งแบบ DIN, ANSI, JIS ได้)
2. แบบเกลียว Thread Connection
- ขนาด: DN4 – DN50
- เกลียว: G (BSP), NPT, และอื่น ๆ ตามสั่ง
3. แบบ Clamp Sanitary Connection
- ขนาด: DN4 – DN200
- แรงดัน: 1.0MPa (มาตรฐาน)
- เหมาะสำหรับงานอุตสาหกรรมอาหาร, ยา และของเหลวที่สะอาด
Sending data: 01 03 01 00 00 04 45 F5 Data Analysis: 01:Instrument Address 03:Function Code 01 00:Register Address 257=256+1 00 04:Number of data returned 4 groups 45 F5: CRC Check Receiving data:01 03 08 2B 02 3E C7 00 00 00 00 44 B3 Data Analysis:01:Instrument Address 03:Function Code 08: Data length: pieces 2B 02 3E C7 00 00 00 00 2B 02 3E C7: Cumulative 32-bit floating point number, converted to.389 00 00 00 00:Instantaneous quantity 32-bit floating point number, converted to.00 44 B3:CRC Check code Zero command example: Sending data:01 06 02 00 00 01 49 B2 Data Analysis:01:Instrument Address 06:Instruction (function code) 02 00:Register Address 00 01:Set 1 to clear zero 49 B2:CRC Check Receiving data:01 06 02 00 00 01 49 B2 (data returned, Reset to complete)
