คำอธิบาย
เซนเซอร์มิเตอร์วัดการไหลของน้ำ Turbine Water Flow Meter 4-20mA DN25
- Measuring medium Liquid (water, refined oil, light crude oil, organic liquid, inorganic liquid, etc.
- DN 4mm – DN200mm
- Measurement accuracy 0.5 level, 1.0 level
- 1.0 Mpa, 1.6 Mpa, 2.5 Mpa, 4.0 Mpa, 6.3 Mpa
- Medium temperature -20°C~100°C (high temperature can be customized)
- Environmental conditions Temperature: -20°C~60°C
- Atmospheric pressure 86KPA~106KPA
- 3.6V, 12VDC, 24VDC
- Output signal 2-wire system 4-20mA, RS485
- Protection Class IP65
DN (Diameter Nominal) คือค่ามาตรฐานยุโรป/สากล

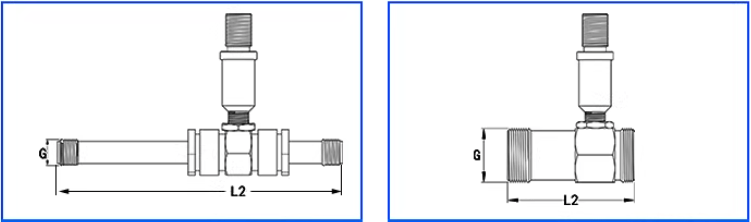

External thread connection
Turbine Flow Sensor – Combined Specification & Dimension Table
| DN (mm) | Flow Range (m³/h) | Extended Flow Range (m³/h) | L1 (mm) | D1 (mm) | K (mm) | d (mm) | n (holes) | L2 (mm) | G (Thread) | L (mm) | D (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 0.04–0.25 | 0.04–0.4 | – | – | – | – | – | 225 | G1/2 | – | – |
| 6 | 0.1–0.6 | 0.06–0.6 | – | – | – | – | – | 225 | G1/2 | – | – |
| 10 | 0.2–1.2 | 0.15–1.5 | – | – | – | – | – | 345 | G1/2 | – | – |
| 15 | 0.6–6 | 0.4–8 | 75 | 95 | 65 | 14 | 4 | 75 | G1 | 100 | 50.5 |
| 20 | 0.8–8 | 0.45–9 | 80 | 105 | 75 | 14 | 4 | 85 | G1 | 100 | 50.5 |
| 25 | 1–10 | 0.5–10 | 100 | 115 | 85 | 14 | 4 | 100 | G5/4 | 100 | 50.5 |
| 32 | 1.5–15 | 0.8–15 | 140 | 140 | 100 | 18 | 4 | 140 | G1 1/2 | 120 | 50.5 |
| 40 | 2–20 | 1–20 | 140 | 150 | 110 | 18 | 4 | 140 | G2 | 140 | 64 |
| 50 | 4–40 | 2–40 | 150 | 165 | 125 | 18 | 4 | 150 | G5/2 | 150 | 78 |
| 65 | 7–70 | 4–70 | 170 | 185 | 145 | 18 | 4 | – | – | 170 | 91 |
| 80 | 10–100 | 5–100 | 200 | 200 | 160 | 18 | 8 | – | – | 200 | 106 |
| 100 | 20–200 | 10–200 | 220 | 220 | 180 | 18 | 8 | – | – | 220 | 119 |
| 125 | 25–250 | 13–250 | 250 | 250 | 210 | 18 | 8 | – | – | – | – |
| 150 | 30–300 | 15–300 | 300 | 285 | 240 | 22 | 8 | – | – | – | – |
| 200 | 80–800 | 40–800 | 360 | 340 | 295 | 22 | 12 | – | – | – | – |
ข้อควรระวัง:
- เพื่อป้องกันไม่ให้อนุภาคและเศษฝุ่นเข้าไปในเซนเซอร์ ต้องติดตั้งตัวกรองด้านน้ำเข้า
- หากมีแม่เหล็กหรือวัสดุที่สร้างแรงแม่เหล็กวางบนเซ็นเซอร์หรืออยู่ใกล้กับเซ็นเซอร์ จะส่งผลกระทบต่อความแม่นยำในการวัด
- การติดตั้งต้องหลีกเลี่ยงหรืออยู่ห่างสภาพแวดล้อมที่มีสั่นสะเทือน เพื่อไม่ให้ส่งผลกระทบต่อความแม่นยำในการวัด
- การถอดแยกชิ้นส่วนเซ็นเซอร์จะไม่ครอบคลุมในการรับประกัน
ในชุดประกอบด้วย
- 1 Set x เซนเซอร์มิเตอร์วัดการไหลของน้ำ Turbine Water Flow Meter 4-20mA 5-24V
เซ็นเซอร์การไหลของน้ำส่วนใหญ่จะใช้ใน เครื่องทำน้ำอุ่นไฟฟ้า, เครื่องซักผ้า, ตู้น้ำหยอดเหรียญ, เครื่องควบคุมน้ำ, มาตรวัดน้ำ, อุปกรณ์บำบัดน้ำ, ระบบทำความเย็น,, เครื่องมือวัด ฯลฯ
