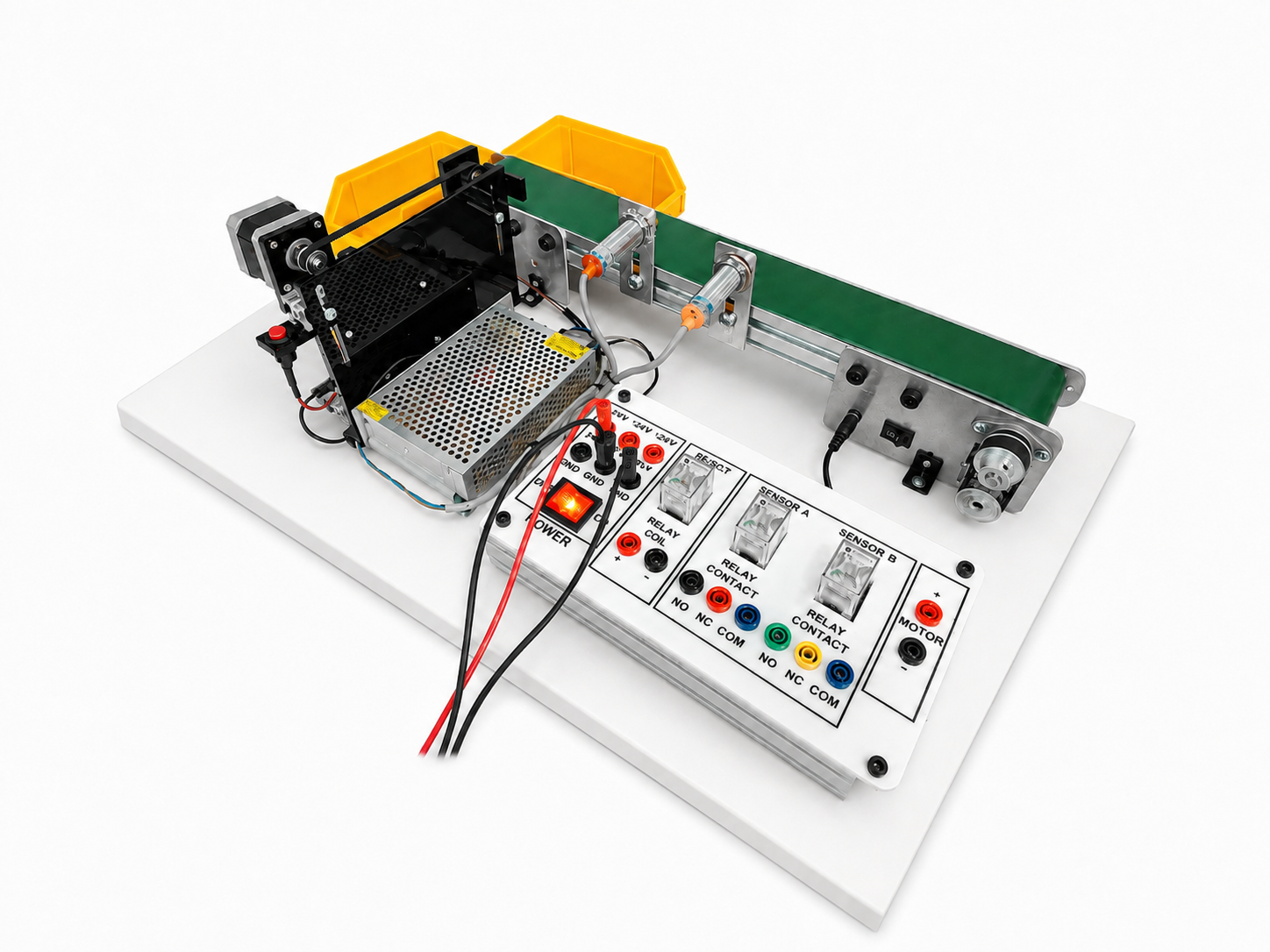

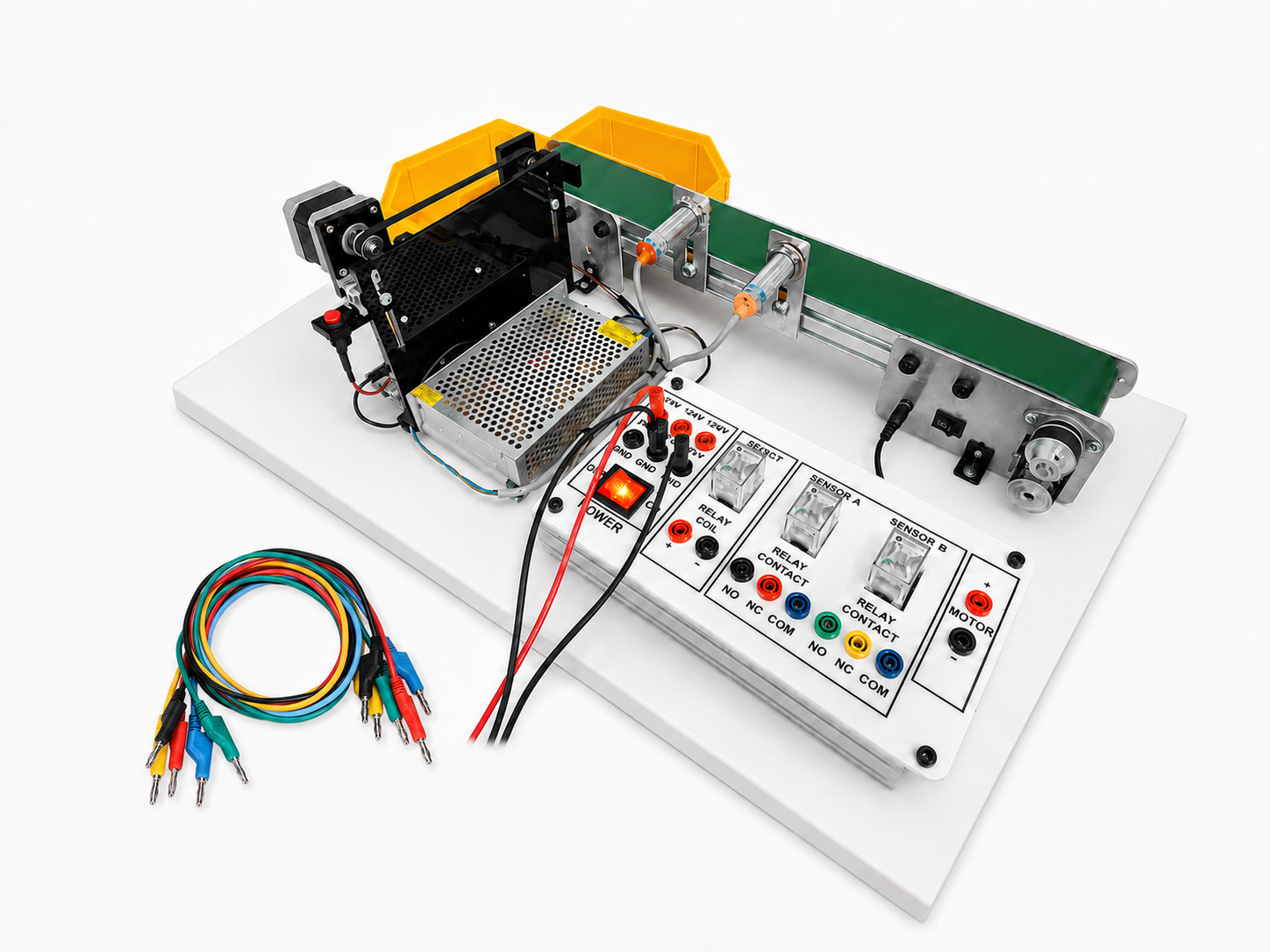

AT902 ชุดทดลอง พีแอลซี Training System PLC Sensor Extention

AT902 ชุดทดลอง พีแอลซี Training System PLC Sensor Extention

฿12,900.00

สั่งจองสินค้าได้

รหัสสินค้า: AT902. หมวดหมู่: , , ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

AT902 Automation Extention IO Proximity Sensor เป็นชุดทดลองเรียนรู้การเขียนโปรแกรมเชื่อมต่อ Proximity Sensor เพื่อควบคุมสายพานลำเลียงและ ชุดผลักชิ้นงาน Register ออกแบบมาให้มี Panel เชื่อมต่อเป็นแบบ Banana Jack 4mm เป็นอุปกรณ์ชุดฝึกสำหรับต่อพ่วงกับ PLC เพื่อการรับสัญญาณจากเซ็นเซอร์ การควบคุมจาก PLC ส่วนกลาง ชุดจำลองที่ใช้ร่วมกับ PLC ชุดควบคุม PLC

ชุดทดลอง ชุดฝึก เหมาะสำหรับ

  1. การฝึกเขียนโปรแกรม PLC เพื่อรับค่าจาก Sensor
  2. การฝึกเขียนโปรแกรม PLC เพื่อควบคุมอุปกรณ์เอาต์พุต
  3. ระบบ Automation ขนาดเล็ก

ในชุดประกอบด้วย

  • 1pcs x สายพานลําเลียง CONV-50×06-DC24
  • 1pcs x PS2410 Switching Power Supply DC24V/10A
  • 2pcs x กล่องอะไหล่ PLSBOX1036-YL
  • 1pcs x SC1008 Capacitive Proximity Sensor NPN ตรวจจับของเหลว
  • 1pcs x SI0809 Inductive Proximity Sensor NPN ตรวจจับโลหะ
  • 2pcs x BKBP11 แผ่นยึดเซนเซอร์ Sensor Bracket Mounting Proximity
  • 1pcs x RJ0001 ชุดผลักชิ้นงานไฟฟ้าสเตปมอเตอร์ Electric Pusher Rejector DC12V
  • 3pcs x RYMY05 รีเลย์ DC24V+ Socket
  • 1pcs x Plastwood-20mm-30x55mm
  • 2pcs x Aluminum Profile 2040T-25cm

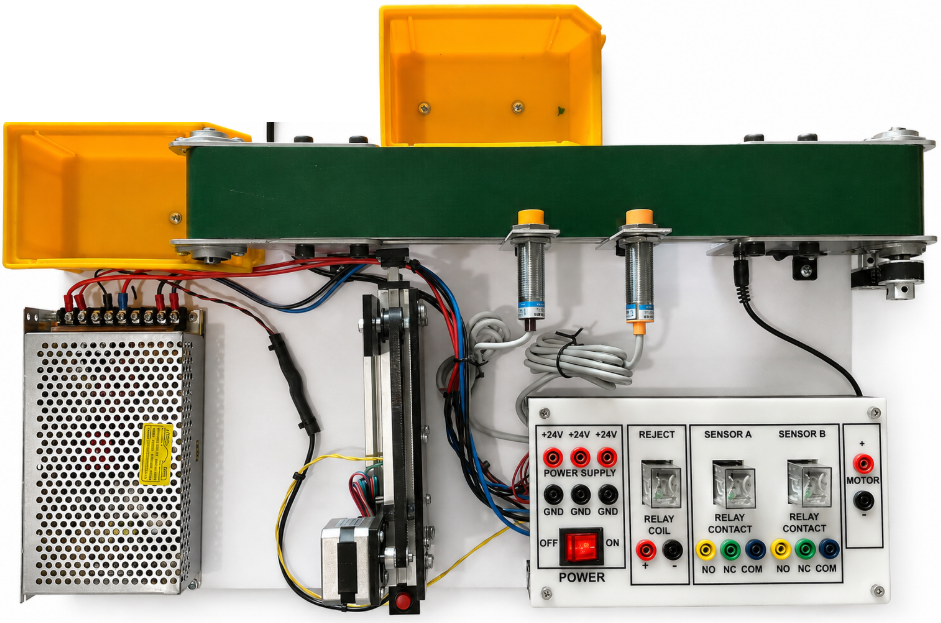

Panel เชื่อมต่อเป็นแบบ Banana Jack 4mm

  1. 1pcs x สวิตช์เพาเวอร์ Power Switch AC220V
  2. 1pcs x สายไฟ AC Power Cord
  3. 1pcs x Power Switch
  4. 6pcs x บานาน่าแจ็ค Banana Jack ขนาด 4mm สำหรับเชื่อมต่อ DC24V / GND
  5. 2pcs x บานาน่าแจ็ค Banana Jack ขนาด 4mm สำหรับควบคุม Rejecter ควบคุมผ่าน Coil รีเลย์ DC24V
  6. 2pcs x บานาน่าแจ็ค Banana Jack ขนาด 4mm สำหรับควบคุม DC Motor DC24V สายพานลำเลียง CONV-50X06-DC24V
  7. 6pcs x บานาน่าแจ็ค Banana Jack ขนาด 4mm การนำสัญญาณเอาต์พุต Proximity Sensor ไปใช้งาน ผ่าน NO, NC, COM Contact รีเลย์ DC24V Panel

ใบงานและตัวอย่างแลดเดอร์ไดอะแกรม Worksheets and examples of ladder diagrams

หมายเหตุ:

  • ไม่รวม PLC — รองรับ PLC รุ่นยอดนิยมเช่น Mitsubishi FX/FX5U, OMRON CP/CP1E/CP2, Siemens S7-1200/S7-200 SMART เป็นต้น

Dimension

  • ขนาดสายพานลำเลียง 50×6 cm
  • ขนาดของชิ้นงานโดยรวม 55×30 cm



Wiring Diagram

AT900 Automation Metal Sensor

Download ใบงาน

คำแนะนำด้านเทคนิคสำคัญ / Tech Notes

  • Mitsubishi FX/FX5U: อินพุตชนิด SINK พบได้บ่อย → แนะนำใช้ PNP Sensor เพื่อให้ต่อสะดวก
  • OMRON/Siemens: ตรวจคู่มืออินพุตว่าสามารถกำหนด SINK/SOURCE
  • ทุกเซนเซอร์ใช้ 24 Vdc, ต่อ 0 V ร่วม (Common) ให้ถูกขา; มี LED แสดงสถานะทุกจุดเพื่อไล่สายได้เร็ว
