คำอธิบาย

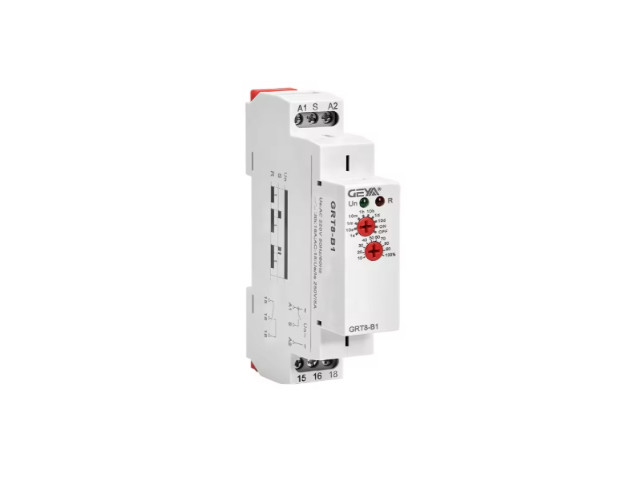

GRT8-B1/W240 = ไทม์รีเลย์ Time Relay แบบ Single-function (Delay-OFF) ของ GEYA
- แรงดันไฟเลี้ยง “W240”: AC/DC 12–240 V, ขั้ว A1–A2.
- คอนแทคเอาต์พุต: 1×SPDT (ขั้ว 15-16-18) 1NO 1 NC
- กระแสคอนแทค AC ได้ถึง 16 A.
- ช่วงเวลา: 0.1 วินาที – 10 วัน (เลือกเรนจ์ด้วยปุ่มหมุน), มี LED แสดงสถานะ, ติดราง DIN 1 โมดูล.
Functions
- Delay-OFF
- Time scale 0.1 s – 10 days divided into 10 ranges,
- Time setting by a potentiometer. 0.1-1s, 1-10s, 6-60s, 1-10min, 6-60min, 1-10hr, 0.1-1day,1-10day
ตัวอย่างการตั้งค่าเวลา 30 นาที
1. เวลา เลือกเรนจ์ 1 ชม
2. เปอร์เซ็นต์ เลือกเรนจ์ 50%
การต่อสาย
- Terminal A1 A2 = Voltage Input AC/DC12-240V
- Terminal S = Controlled by input Contact Switch (อินพุต Trigger รับสัญญาณทริกจากภายนอก ได้ขึ้นกับการต่อวงจร)
- Terminal 15, = (Relay Contact COM)
- Terminal 16, = (Relay Contact NC)
- Terminal 18, = (Relay Contact NO)
