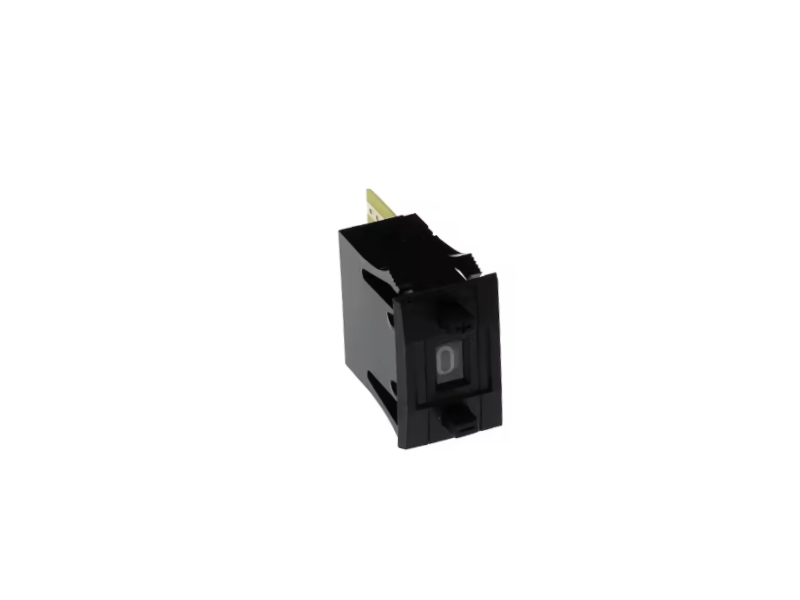

สวิทช์ Switch BCD8421 Thumbwheel สวิตช์รหัสปุ่มกดสำหรับการใช้งานอินพุตตัวเลข 0-9
- ขนาด ตัว Switch (Outer dimension) ความกว้าง x ความสูง = 16×24 mm
- ขนาด เจาะ (Panel Cut-out)เพื่อใส่ Switch (8+3+3+0.4) = 14.4×22.4mm
Electrical / Mechanical Spec
| รายการ | ค่ามาตรฐาน |
|---|---|
| Rating | 1 mA – 0.1 A / 28 VDC (resistive load) |
| Contact Resistance | ≤ 200 mΩ |
| Insulation Resistance | ≥ 100 MΩ (at 250 VDC) |
| Dielectric Strength | 250 VAC / 1 min |
| Operating Force | 450 gf max |
| Vibration | 10–55 Hz @ 1.5 mm amplitude |
| Shock | 490 m/s² (~50 G) |
| Operating Temp | −20 ~ +60 °C |
| Life (Mechanical) | ≥ 30,000 steps |
| Life (Electrical) | ≥ 20,000 steps |
| Weight | 4 g approx |

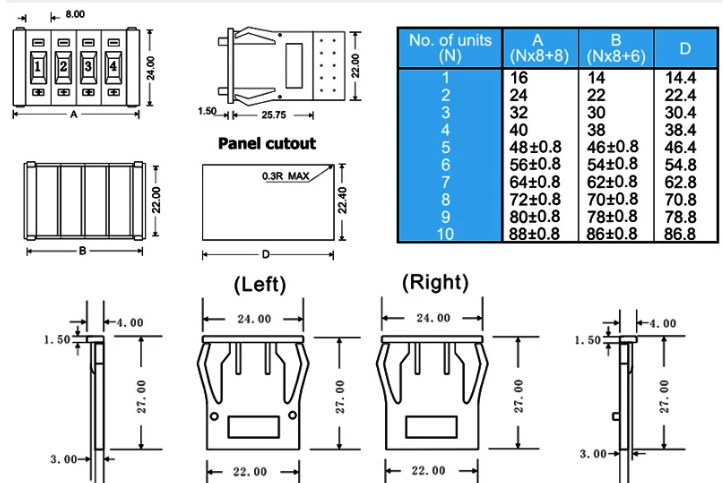

Dimension
Pin Terminal
- C = Common
- 1, 2, 4, 8 = ขาสัญญาณตามค่าน้ำหนัก BCD
ตารางเอาต์พุต
| หมุนไปที่ | C-1 | C-2 | C-4 | C-8 | Binary |
|---|---|---|---|---|---|
| 0 | – | – | – | – | 0000 |
| 1 | ● | – | – | – | 0001 |
| 2 | – | ● | – | – | 0010 |
| 3 | ● | ● | – | – | 0011 |
| 4 | – | – | ● | – | 0100 |
| 5 | ● | – | ● | – | 0101 |
| 6 | – | ● | ● | – | 0110 |
| 7 | ● | ● | ● | – | 0111 |
| 8 | – | – | – | ● | 1000 |
| 9 | ● | – | – | ● | 1001 |
ในชุดประกอบด้วย
- 1pcs x สวิตช์เข้ารหัสดิจิทัล KS-01 Switch BCD8421 Thumbwheel Decimal 0-9
- 1pcs x ฝาครอบ Cover KS ประกอบไว้แล้วในชุด
- 1pcs x ฝาครอบ Cover KS ประกอบไว้แล้วในชุด
BCD Switch PLC Wiring Diagram
ขา S/S หมายถึง Sink input / Source input
Sink input
- การต่อขา S/S ของ PLC Mitsubishi ที่แรงดันไฟ +24V สำหรับใช้กับเซ็นเซอร์ที่เป็นประเภท Output เป็น NPN หรือใช้กับสวิตซ์ที่ต่อกับแรงดันไฟ 0V หรือ GND
Source input
- การต่อขา S/S ของ PLC Mitsubishi ที่ GND สำหรับใช้กับเซ็นเซอร์ที่เป็นประเภท Output เป็น PNP หรือใช้กับสวิตซ์ที่ต่อกับแรงดันไฟ +DC
BCD8421 Connect terminals
BCD 0–9 (1–2–4–8–10 Position)
ใช้สำหรับรหัส Binary Coded Decimal (0–9)
มี Common (C) และ contact 1–2–4–8
| Symbole | 1 | 2 | 4 | 8 | C |
| 0 | X | ||||
| 1 | X | X | |||
| 2 | X | X | |||
| 3 | X | X | X | ||
| 4 | X | X | |||
| 5 | X | X | X | ||
| 6 | X | X | X | ||
| 7 | X | X | X | X | |
| 8 | X | X | |||
| 9 | X | X | X |
หมายเหตุ
- BCD8421 (Binary-Coded Decimal) เป็นรหัสที่ใช้กันทั่วไปในระบบดิจิทัลเพื่อแสดงเลขทศนิยม สวิตช์ BCD8421 Thumbwheel เป็นอุปกรณ์อินพุตแบบแมนนวลที่ใช้ในการตั้งค่าทศนิยมแบบไบนารี แต่ละหลักในหมายเลข BCD จะแสดงด้วยกลุ่มของบิตไบนารี 4 บิต
- สวิตช์ จะประกอบด้วยจานหมุนหรือล้อที่มีตัวเลขตั้งแต่ 0 ถึง 9 ล้อแต่ละล้อมีหน้าสัมผัสทางไฟฟ้าที่สอดคล้องกับตัวเลขแต่ละหลัก เมื่อหมุนวงล้อไปที่ตัวเลขเฉพาะ หน้าสัมผัสที่เกี่ยวข้องจะเข้าหรือออกจากตำแหน่งเพื่อแสดงตัวเลขนั้นในรูปแบบไบนารี
- ตัวอย่างเช่น หาก ต้องการตั้งค่า BCD เป็น 5 ซึ่งในไบนารี่คือ 0101 จะต้องหมุนสวิตช์ ไปที่ 5 และหน้าสัมผัสด้านในจะแทนค่าที่เทียบเท่ากับไบนารี
- สวิตช์เหล่านี้มักใช้ในการตั้งค่าที่ต้องป้อนข้อมูลค่า BCD ด้วยตนเอง เช่น ในอุปกรณ์อิเล็กทรอนิกส์ หรือแผงควบคุมทางอุตสาหกรรม
