คำอธิบาย

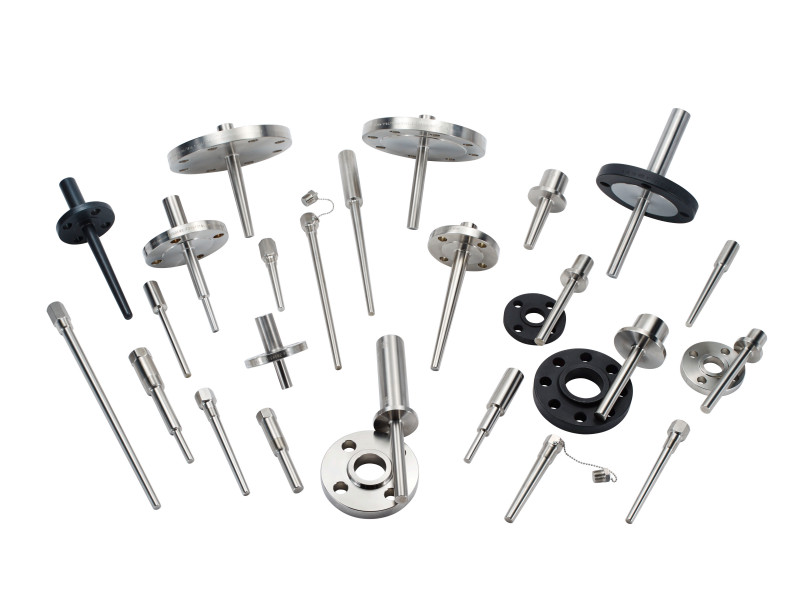

Thermowell องรับการติดตั้งหลายแบบมาตรฐานอุตสาหกรรม ไม่ว่าจะเป็น หน้าแปลน (Flanged), เกลียว (Threaded), เชื่อม (Welded) หรือ Van Stone
- รองรับการติดตั้งหลายรูปแบบ: เกลียว (Threaded), หน้าแปลน (Flanged – Partial/Full Penetration, Forged No-weld), Van Stone และเชื่อม (Welded)
- วัสดุให้เลือกครอบคลุมทุกงาน: สแตนเลส 304/316, คาร์บอนสตีล A105, Duplex/Super Duplex, Alloy C-276/600/625/825, ไทเทเนียมเกรด 2
- โปรไฟล์ก้านให้เลือก: Straight / Tapered / Stepped เพื่อสมดุลระหว่างความแข็งแรงและการตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิ
- ออกแบบตามมาตรฐาน ASME PTC 19.3 TW และหน้าแปลน ASME B16.5 / EN 1092-1
- มีตัวเลือกการทดสอบและใบรับรองคุณภาพครบ เช่น Hydrostatic, Dye Penetrant (Q73), PMI, Ultrasonic, Radiography, Material Cert EN 10204 3.1 (Q8), NACE (Q35)
การเลือกใช้งาน Thermowell
-
ความยาวจุ่ม (U):
ก๊าซ/อากาศ ≈ 10× เส้นผ่านศูนย์กลางโคน (A)
ของเหลว ≈ 5× เส้นผ่านศูนย์กลางโคน (A)
อย่างน้อย 1/3 ของเส้นผ่านศูนย์กลางท่อ เพื่อให้ค่าที่วัดได้แม่นยำ
-
รูปแบบก้าน:
- Tapered: ทนแรงสั่นสะเทือน เหมาะกับความดันและความเร็วสูง
- Straight: โครงสร้างเรียบง่าย ใช้งานทั่วไป
- Stepped: ตอบสนองเร็วขึ้น แต่ต้องพิจารณาความแข็งแรง
-
วัสดุ: เลือกตามสภาพสารเคมี ความดัน และอุณหภูมิในกระบวนการ
รุ่นและรูปแบบที่มี
- Threaded: NPT / BSPT (tapered), BSPF / Metric (parallel)
- Flanged: Class 150–2500 และ EN PN 2.5–400
- Van Stone / Welded: สำหรับงานที่ต้องการการซีลและความแข็งแรงเฉพาะ
ขนาดมาตรฐาน
- Immersion (U): 1–100 นิ้ว หรือ 25–2500 มม.
- Head Length (H): 1.75–11.25 นิ้ว หรือ 40–225 มม.
- Bore (d): 3.5–11.0 มม. (มาตรฐาน 6.6 มม.)
- Tip Thickness (t): 5–6 มม. (มาตรฐาน 6.4 มม.)
การใช้งานแนะนำ
- งานน้ำมันและก๊าซ, เคมีภัณฑ์, พลังงาน, ไอน้ำ และยูทิลิตี้ทั่วไป
- เหมาะสำหรับจุดที่ต้อง ถอดเซนเซอร์โดยไม่ต้องหยุดกระบวนการ และต้องการความปลอดภัยสูง
