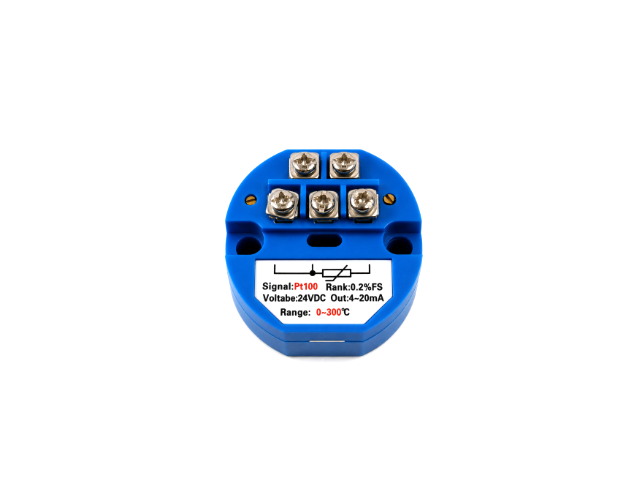

SST203-3 เครื่องส่งสัญญาณ Temperature Sensor PT100 RTD Transmitter 0-300C Output Current (4-20mA)

SST203-3 เครื่องส่งสัญญาณ Temperature Sensor PT100 RTD Transmitter 0-300C Output Current (4-20mA)

฿198.00

มีสินค้า

รหัสสินค้า: SST203-3 หมวดหมู่: , ป้ายกำกับ: , , , , , , , , , , , , , ,

คำอธิบาย

RTD PT100 4-20mA Temperature Transmitter SBWZ-PT100 4-20mA Module

  • Measuring Temperature rang 0 – 300°C
  • Transmitter RTD PT100 to Output current 4-20mA
  • Output current limit 26mA
  • Working voltage DC24V
  • Accuracy +/- 0.2 % FS
  • Excitation current ≤800uA
  • Temperature Coefficient ≤ 150ppm/K F.S.
  • Pt100Single wire resistance ≤ 35W (three-line system)
  • Operating temperature -20 -+85℃
  • Working humidity < 98% RH (no condensation water)
  • Working atmospheric pressure 80～110kPa
  • Housing material ABS/PA66(UL94)
  • Mounting screws M4x2
  • Diameter 45mm

Wiring Diagram to PLC Analog input 4-20mA

การต่อ PT100 ร่วมกับ Transmitter 4-20 mA

Calibration potentiometer debugging instructions

  • โพเทนชิออมิเตอร์ด้านซ้าย โพเทนชิออมิเตอร์ Zero เมื่อหมุนตามเข็มนาฬิกา -> ค่าเพิ่มขึ้น ทวนเข็มนาฬิกา -> ค่าลดลง
  • โพเทนชิออมิเตอร์ด้านขวา โพเทนชิออมิเตอร์ AM เมื่อหมุนตามเข็มนาฬิกา -> ค่าลดลง, ทวนเข็มนาฬิกา -> ค่าเพิ่มขึ้น

Dimension

ในชุดประกอบด้วย

  • 1pcs x RTD PT100 Temperature Transmitter
  • 2pcs x Screw M3

RTD (Resistance Temperature Detector)

เซ็นเซอร์ RTD (ตัวตรวจจับอุณหภูมิความต้านทาน) เป็นเซ็นเซอร์อุณหภูมิที่วัดอุณหภูมิโดยตรวจจับการเปลี่ยนแปลงของความต้านทานไฟฟ้า PT100 เป็นเซ็นเซอร์ RTD ประเภทหนึ่งที่ทำจากทองคำขาวและมีความต้านทาน 100 โอห์มที่ 0 องศาเซลเซียส โดยทั่วไปแล้ว เซ็นเซอร์ PT100 RTD จะเชื่อมต่อกับเครื่องส่งสัญญาณ ซึ่งจะขยายและแปลงสัญญาณความต้านทานให้เป็นสัญญาณเอาต์พุตมาตรฐาน เช่น 4-20 mA หรือ 0-10 VDC จากนั้นสัญญาณนี้จะถูกส่งไปยังระบบตรวจสอบหรือควบคุม ซึ่งสามารถใช้เพื่อแสดงอุณหภูมิ เปิดใช้งานการเตือน หรือควบคุมกระบวนการ

PLC RTD PT100 4-20mA

  • เมื่อช่วงอินพุตของ Pt100 = 100℃ ค่าสัมประสิทธิ์อุณหภูมิคือ 250ppm/K F.S.
  • เมื่อช่วงอินพุตของ Pt100 > 150℃ ค่าสัมประสิทธิ์อุณหภูมิคือ ≤150 ppm/K F.S.

ช่วงการวัดอุณหภูมิ (Temperature Range) / เอาต์พุต 4–20 mA

ช่วงอุณหภูมิเริ่มที่ 0°C

  • 0–50°C | 4–20 mA
  • 0–100°C | 4–20 mA
  • 0–150°C | 4–20 mA (แนะนำ / Recommended)
  • 0–200°C | 4–20 mA
  • 0–250°C | 4–20 mA
  • 0–300°C | 4–20 mA
  • 0–400°C | 4–20 mA
  • 0–500°C | 4–20 mA
  • 0–600°C | 4–20 mA

ช่วงอุณหภูมิติดลบ

  • -20–60°C | 4–20 mA
  • -20–80°C | 4–20 mA
  • -50–50°C | 4–20 mA
  • -50–100°C | 4–20 mA
  • -50–150°C | 4–20 mA
  • -50–200°C | 4–20 mA
  • -50–250°C | 4–20 mA
  • -50–300°C | 4–20 mA
  • -50–400°C | 4–20 mA

คำแนะนำ

  • งานอุตสาหกรรมทั่วไป / คุมอุณหภูมิ / PLC → 0–150°C กำลังดี ใช้ได้กว้าง ไม่จุกจิก
  • ถ้าเลือกช่วงกว้างเกินจำเป็น → ความละเอียดจะลดลง
  • เลือกช่วงให้ “พอดีกับงานจริง” จะได้สัญญาณนิ่งกว่า
