คำอธิบาย

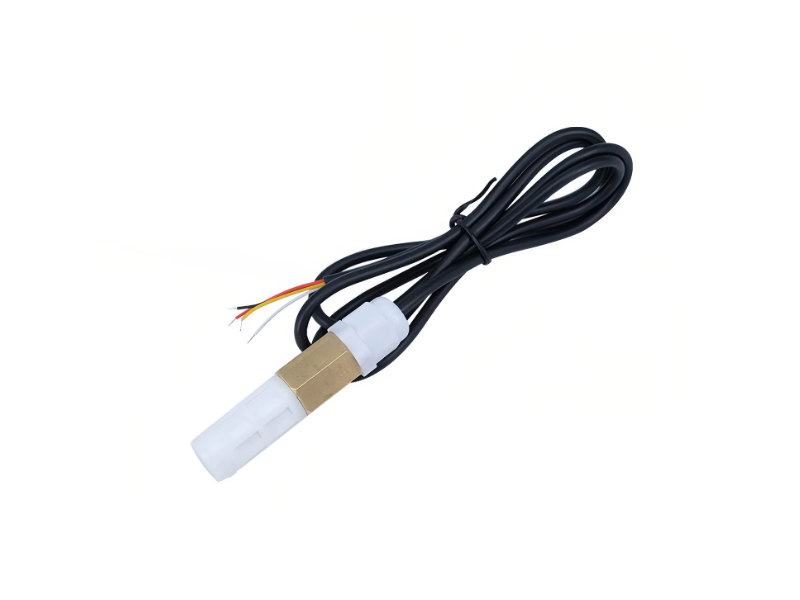

เซนเซอร์วัดอุณหภูมิและความชื้นสำหรับงานอุตสาหกรรมและระบบ IoT ส่งข้อมูลผ่าน RS485 Modbus RTU รองรับการเชื่อมต่อกับ PLC, HMI, Data Logger, IoT Gateway, Arduino และ ESP32 เหมาะสำหรับตรวจสอบสภาพแวดล้อมแบบต่อเนื่อง
คุณสมบัติเด่น
- วัดอุณหภูมิและความชื้นสัมพัทธ์ได้ในอุปกรณ์เดียว
- ใช้เซนเซอร์ดิจิทัล SHT40 ให้ความละเอียดสูง
- เอาต์พุต RS485 รองรับโปรโตคอล Modbus RTU
- สามารถกำหนด Slave ID ได้ตั้งแต่ 1–247
- หัวโพรบ PE ช่วยป้องกันฝุ่นและความชื้น
- เหมาะสำหรับเดินสายสื่อสารระยะไกลและติดตั้งเซนเซอร์หลายตัวในบัสเดียวกัน
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | XY-MD03 |
| ประเภทการวัด | อุณหภูมิและความชื้นสัมพัทธ์ |
| เซนเซอร์ภายใน | SHT40 |
| แรงดันไฟเลี้ยง | DC 5–28V |
| กำลังไฟสูงสุด | ไม่เกิน 0.05W |
| ช่วงวัดอุณหภูมิ | -40 ถึง +80°C |
| ความแม่นยำอุณหภูมิ | ±0.3°C ที่ 25°C |
| ความละเอียดอุณหภูมิ | 0.1°C |
| ช่วงวัดความชื้น | 0–100%RH |
| ความแม่นยำความชื้น | ±3%RH ที่ 60%RH, 25°C |
| ความละเอียดความชื้น | 0.1%RH |
| ระยะเวลาอัปเดตข้อมูล | ประมาณ 0.5 วินาที |
| สัญญาณเอาต์พุต | RS485 |
| โปรโตคอล | Modbus RTU |
| Slave ID | 1–247 ค่าเริ่มต้น 1 |
| Baud Rate เริ่มต้น | 9600 bps |
| Serial Format | 8 Data Bits, No Parity, 1 Stop Bit |
| Function Code | 0x03, 0x04, 0x06, 0x10 |
| ความยาวสาย | ประมาณ 1 เมตร |
| วัสดุหัวโพรบ | PE ป้องกันฝุ่นและความชื้น |
ขนาดหัวโพรบ
Ø16 × 70 มม.
ข้อมูล Modbus Register
| Register | PLC Address | ข้อมูล | การคำนวณ |
|---|---|---|---|
0x0001 |
30002 | อุณหภูมิ | Signed 16-bit ÷ 10 |
0x0002 |
30003 | ความชื้น | Unsigned 16-bit ÷ 10 |
0x0101 |
40258 | Slave ID | 1–247 |
0x0102 |
40259 | Baud Rate | ค่าตาม Baud Rate |
0x0103 |
40260 | ชดเชยอุณหภูมิ | Signed 16-bit ÷ 10 |
0x0104 |
40261 | ชดเชยความชื้น | Signed 16-bit ÷ 10 |
ตัวอย่างคำสั่งอ่านอุณหภูมิและความชื้นพร้อมกัน:
01 04 00 01 00 02 20 0Bค่าที่อ่านได้ต้องหารด้วย 10 เช่น ค่าอุณหภูมิ 305 เท่ากับ 30.5°C และค่าความชื้น 546 เท่ากับ 54.6%RH
การต่อสาย
| สีสาย | หน้าที่ |
|---|---|
| สีแดง | ไฟเลี้ยง DC ขั้วบวก |
| สีดำ | ไฟเลี้ยง DC ขั้วลบ |
| สีเหลือง | RS485 A |
| สีขาว | RS485 B |
การนำไปใช้งาน
- ระบบควบคุมอุณหภูมิและความชื้นในโรงเรือน
- ห้องเก็บสินค้าและคลังวัตถุดิบ
- ห้องควบคุมไฟฟ้าและตู้คอนโทรล
- ห้อง Server และห้องสื่อสาร
- ห้องปฏิบัติการและห้องทดสอบ
- ตู้อบและตู้ควบคุมสภาพแวดล้อม
- ระบบ Smart Farm และระบบ IoT
- ระบบบันทึกข้อมูลผ่าน PLC, HMI หรือ Data Logger
Dimension
- ขนาดหัวโพรบ: เส้นผ่านศูนย์กลางประมาณ 16 มม.
- ความยาวหัวโพรบ: ประมาณ 70 มม.
- ความยาวสาย: ประมาณ 1 เมตร
ในชุดประกอบด้วย
- เซนเซอร์วัดอุณหภูมิและความชื้น XY-MD03 จำนวน 1 ชิ้น
- สายเชื่อมต่อ RS485 และสายไฟเลี้ยงติดตั้งจากโรงงาน จำนวน 1 ชุด
หมายเหตุ
หัวโพรบออกแบบสำหรับตรวจวัดอุณหภูมิและความชื้นในอากาศ ไม่ควรจุ่มลงในน้ำหรือใช้งานในบริเวณที่มีไอน้ำควบแน่นโดยตรง สินค้านำเข้าจากจีน ไม่ระบุยี่ห้อ และรายละเอียดบางรายการอาจแตกต่างกันตามล็อตการผลิต
