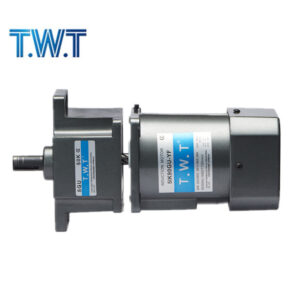

MTTWT-AC3P-01 มอเตอร์เกียร์เอซี T.W.T 3Ph AC Geared Motor 25W-180W

คำอธิบาย

มอเตอร์เกียร์เอซี T.W.T 3 Phase AC220V 3Phase AC220V/380V 25W-180W AC Geared Motor

• S มอเตอร์สามเฟส 220V 4P / Y มอเตอร์สามเฟส 220V /380V 4P

Catalog

• 3Ph AC220V Motor A Round Shaft 1450RPM
• 3Ph AC220V/380V Motor A Round Shaft 1450RPM
• 3Ph AC220V Motor GN/GU Gear
• 3Ph AC220V/380V Motor GN/GU Gear
• 3Ph Regulator Speed Controller
• 3Ph Brake motor

3 Phase -S

หมายเหตุ: S AC 220V

• 25W 4IK25GN-S
• 40W 5IK40GN-S
• 60W 5IK60GU-SF (Fan)
• 90W 5IK90GU-SF (Fan)
• 120W 5IK120GU-SF (Fan)
• 150W 5IK150GU-SF (Fan)
• 180W 5IK180GU-SF (Fan)

ความถี่ (Hz) 50/60, จำนวนขั้ว (Pole number): (P) 4, ความเร็วรอบ (Revolution) (Rpm) 1450/1750, เวลาพิกัด (Rated time): ต่อเนื่อง

3 Phase AC220V/380V Motor -Y

หมายเหตุ:Y AC220/380V

• 25W 4IK25GN-Y
• 40W 5IK40GN-Y
• 60W 5IK60GN-YF (Fan)
• 90W 5IK90GU-YF (Fan)
• 120W 5IK120GU-YF (Fan)
• 150W 5IK150GU-YF (Fan)
• 180W 5IK180GU-YF (Fan)

ความถี่ (Hz) 50/60, จำนวนขั้ว (Pole number): (P) 4, ความเร็วรอบ (Revolution) (Rpm) 1450/1750, เวลาพิกัด (Rated time): ต่อเนื่อง

แผนภาพการเดินสายไฟของมอเตอร์สามเฟส 3 Phase AC220V/380V Motor





IK Type motor

25W 4IK25GN-Y

40W 5IK40GN-Y

60W 5IK60GN-YF

90W 5IK90GU-YF

120W 5IK120GU-YF

150W 5IK150GU-YF

180W 5IK180GU-YF

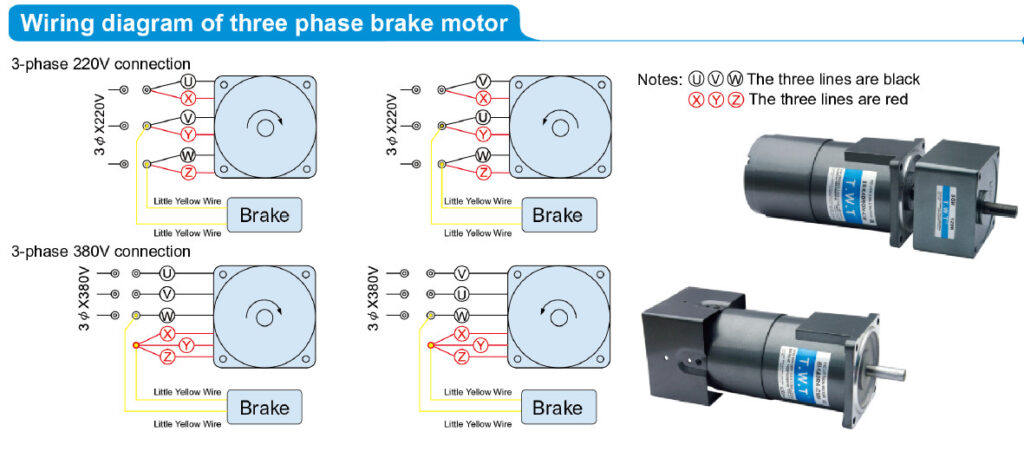

3 Phase Brake Motor

IK Type motor

3 Phase 4IK25GN-SM (YM,UM)

3 Phase 5IK40GN-SM

3 Phase 5IK60GN-SM

3 Phase 5IK90GU-SM

3 Phase 5IK120GU-SM

3 Phase 5IK150GU-SM

3 Phase 5IK180GU-SM

RK Type motor

4RK25GN-SM

5RK40GN-SM

5RK60GN-SM

5RK90GU-SM

5RK120GU-SM

5RK150GU-SM

5RK180GU-SM

3Phase Inverter 6W – 750W  UI52

Gearbox

Reducer คือชุดเกียร์สำหรับลดความเร็วรอบของมอเตอร์และเพิ่มแรงบิด ใช้งานร่วมกับมอเตอร์ DC, AC, Stepper และ BLDC ในระบบ Automation และเครื่องจักรอุตสาหกรรม

---

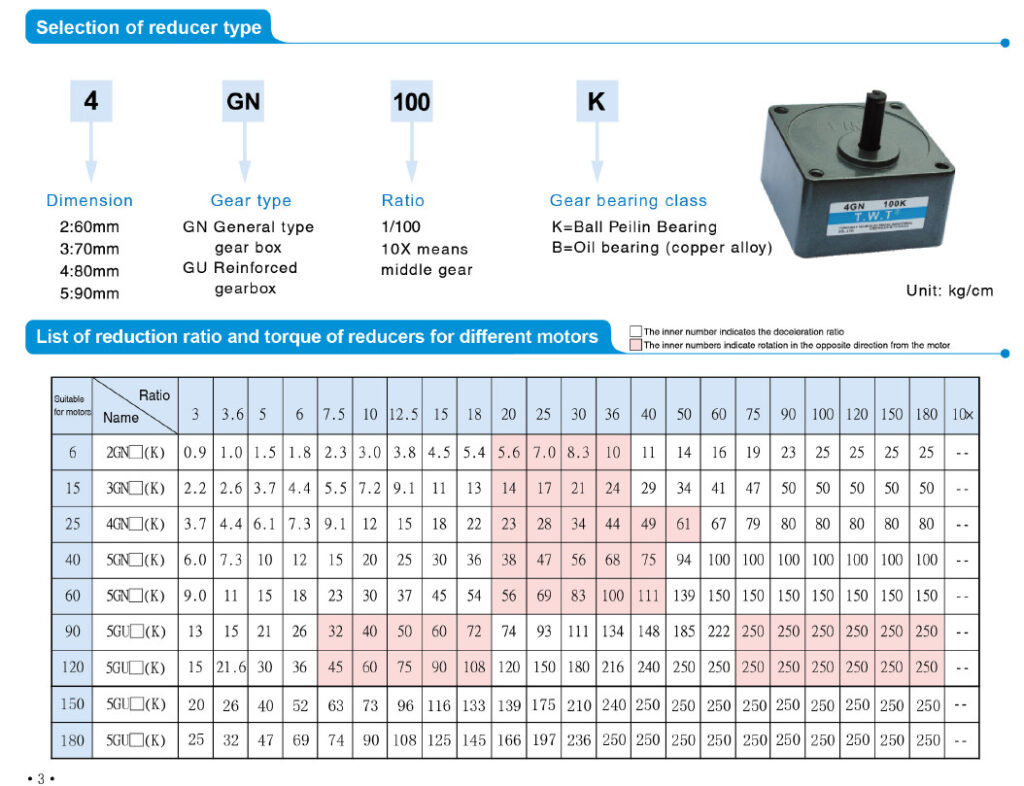

โครงสร้างรหัสรุ่น (ตัวอย่าง: 4GN100K)

• 4 : ขนาดตัวเรือนเกียร์ (ยิ่งขนาดใหญ่ ยิ่งรับแรงบิดได้มาก)
• GN / GU : ประเภทเกียร์ GN = เกียร์ทั่วไป (General type) / GU = เกียร์เสริมความแข็งแรง (Reinforced type)
• 100 : อัตราทดเกียร์ 1:100

---

เปรียบเทียบประเภทเกียร์
