SSLV20-A เซนเซอร์วัดระดับน้ำแบบจุ่มน้ำ Submersible Water Level Transmitter Sensor QDY30A-B 2Wire 4-20mA

SSLV20-A เซนเซอร์วัดระดับน้ำแบบจุ่มน้ำ Submersible Water Level Transmitter Sensor QDY30A-B 2Wire 4-20mA

รหัสสินค้า: SSLV20 หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

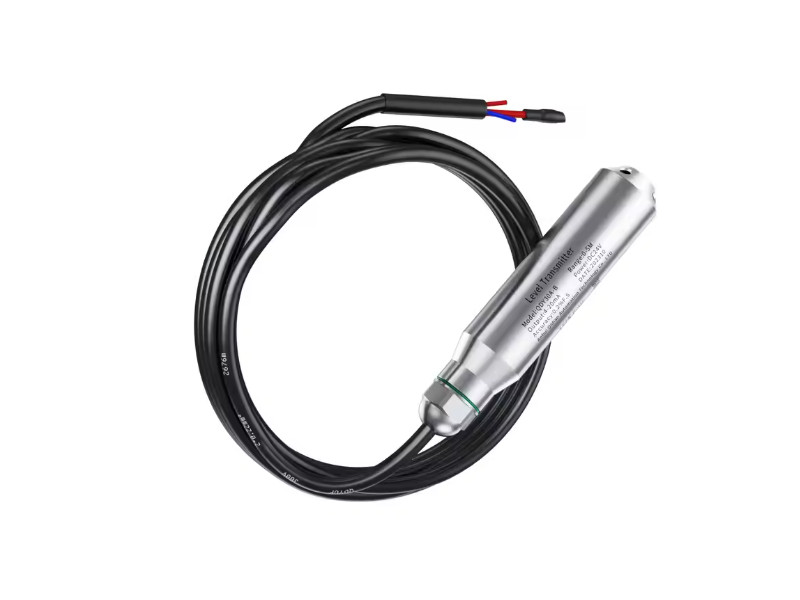

เซนเซอร์วัดระดับน้ำแบบจุ่มน้ำ Submersible Level Transmitter QDY30A-B Water Level Sensor เครื่องวัดระดับน้ำแบบจุ่มน้ำ (Submersible Level Transmitter) คืออุปกรณ์วัดระดับของเหลวโดยนำตัวเซนเซอร์ลงไปจุ่มในของเหลวโดยตรง ใช้หลักการวัดความดันที่เกิดจากระดับของเหลว (Hydrostatic Pressure) แล้วแปลงค่าเป็นสัญญาณไฟฟ้าเพื่อนำไปใช้งาน เช่น ควบคุมปั๊มน้ำ แสดงผล หรือบันทึกข้อมูล อุปกรณ์ส่งสัญญาณ QDY30A เป็นเครื่องมือวัดระดับของเหลวแบบ แช่ในน้ำ ที่ใช้เซ็นเซอร์ความดันซิลิโคนบรรจุในตัวเรือน สเตนเลส เพื่อความทนทาน อุปกรณ์รุ่นนี้ถูกออกแบบมาให้มีโครงสร้างที่ช่วย ป้องกันการควบแน่น ของไอน้ำ พร้อมสายไฟกันน้ำที่มีท่อระบายอากาศเพื่อความแม่นยำในการวัด อุปกรณ์สามารถส่งสัญญาณได้ไกลและรักษา เสถียรภาพ ได้ดีในระยะยาว จึงได้รับความนิยมอย่างมากในอุตสาหกรรม ควบคุมระบบน้ำ และกระบวนการผลิตทางเคมี คุณสมบัติเด่นประกอบด้วยความเร็วในการตอบสนองที่รวดเร็วเพียง 5 มิลลิวินาที และความยืดหยุ่นในการปรับแต่งช่วงการวัดได้ลึกสูงสุดถึง 500 เมตร (Option)

เหมาะสำหรับ: การวัดระดับน้ำ, น้ำมัน, ของเหลวที่มีฤทธิ์กัดกร่อนต่ำ
โครงสร้าง: สแตนเลสทั้งชิ้น IP68 พร้อมสายสัญญาณพร้อมท่อระบายอากาศในตัว

จุดเด่น

  • ชนิดอุปกรณ์: เซนเซอร์วัดระดับน้ำแบบจุ่ม (Submersible Level Transmitter)
  • หลักการทำงาน: ใช้เซนเซอร์แบบ piezoresistive pressure sensor วัดความดันของของเหลว แปลงเป็นระดับความสูง Level
  • โครงสร้างวัสดุ: สแตนเลส 304 สายเคเบิล PUR, ฝาครอบกันน้ำ
  • มาตรฐานป้องกัน: IP68 (จุ่มน้ำได้ลึกสูงสุด 500 เมตร)

โหมดสัญญาณเอาต์พุต Output รุ่นที่มีจำหน่าย

    • QDY30A รุ่น Output 2-wire Analog 4–20mA (DC24V)
    • QDY30A รุ่น Output 3-wire Analog 0–10V หรือ 0–5V (DC24V)
    • QDY30A รุ่น Output 4-wire Digital RS485 Modbus (DC24V)

รุ่น

รหัสสั่งซื้อ (Ordering Code) ระดับการวัด (Level Range)  เมตร ความยาวสาย (Cable Length) เมตร แรงดันไฟฟ้า การสื่อสาร รุ่นย่อย Output
SSLV20-B-5M5C-R

SSLV21-B-5M5C-V

SSLV21-B-5M5C-I

 0–5M 5M DC 24V Digital output RS485 Modbus / Analog output 4-20mA
  • RS485
  • 0-10V
  • 4–20mA
SSLV20-B-10M10C-R

SSLV21-B-10M10C-V

SSLV21-B-10M10C-I

 0–10M 10M DC 24V Digital output RS485 Modbus / Analog output 4-20mA
  • RS485
  • 0-10V
  • 4–20mA
SSLV20-B-5M10C-R

SSLV21-B-5M10C-V

SSLV21-B-5M10C-I

 0–5M 10M DC 24V Digital output RS485 Modbus / Analog output 4-20mA
  • RS485
  • 0-10V
  • 4–20mA
SSLV20-B-10M20C-R

SSLV20-B-10M20C-V

SSLV21-B-10M20C-I

 0–10M 20M DC 24V Digital output RS485 Modbus / Analog output 4-20mA
  • RS485
  • 0-10V
  • 4–20mA
SSLV20-B-20M25C-R

SSLV20-B-20M25C-V

SSLV21-B-20M25C-I

 0– 20M 25M DC 24V Digital output RS485 Modbus / Analog output 4-20mA
  • RS485
  • 0-10V
  • 4–20mA

QDY30A-B-[ช่วงการวัดเป็นเมตร]-[ความยาวสายเป็นเมตร]-RS485/4–20mA

จุดเด่น

  • ความแม่นยำสูง ≤ ±0.5% (มาตรฐาน) ความเสถียรระยะยาว  ≤ ± 0.2% F.S./year
  • ใช้งานได้หลากหลาย รองรับของเหลวหลายประเภท
  • ตัวเซนเซอร์เป็นแบบ Diffused silicon piezoresistive มีความเสถียรสูง



ข้อมูลทางเทคนิค

  • ช่วงวัด: 0 – 200 เมตร (กำหนดตามลูกค้า)
  • ความยาวสาย: (กำหนดตามลูกค้า)
  • ทนอัดเกิน: 150%
  • วัสดุ: สแตนเลส 304 สาย: PE / PTFE
  • อุณหภูมิใช้งาน 0 ถึง 50 °C
  • Atmospheric 860~1060mbar (12.5~15.4Psi)
  • ป้องกันน้ำลึก: IP68 พร้อมระบบระบายอากาศป้องกันความดันอัดผิดเพี้ยน

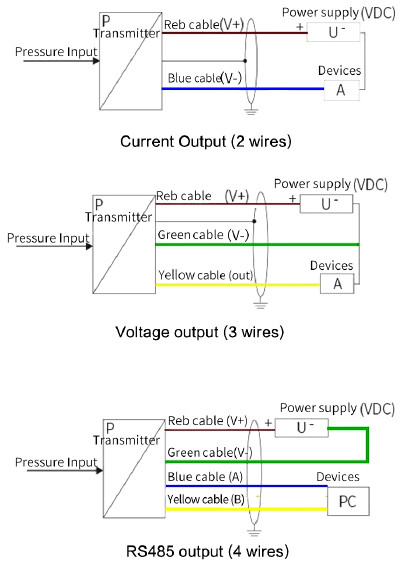

Dimension Wire Connection

Ordering Code

RS485 MODBUS Manual

Download >> RS485 Modbus Protocol for level sensor 11.29

  • ใช้โปรโตคอล MODBUS RTU แบบ RS485 Half-Duplex
  • ใช้ตามมาตรฐาน GBZ 19582.1-2004
  • รองรับฟังก์ชันโค้ด: 0x03, 0x04, 0x06, 0x10

ตัวอย่างใช้งานจริง

🌊 อ่านระดับของเหลว (0–5m Sensor)

ส่ง: 01 03 00 04 00 01 C5 CB
ตอบกลับ: 01 03 02 09 C4 BF 87
ค่า 09 C4 (hex) = 2500 (decimal) → ระดับ = 250.0 cm

⚠️ หมายเหตุสำคัญ

  • หากต้องการแก้ไข address, baud rate, parity, หรือ zero-offset → ต้องใช้ฟังก์ชัน 0x06 เขียนค่าพร้อมสั่งให้ “Save”
  • ไม่อนุญาตให้แก้ไขข้อมูลการคาลิเบรตเอง ควรใช้ Software ของผู้ผลิต
  • ค่า Floating Point ส่งแบบ 4-byte IEEE754 (Big-endian, ABCD)
  • ค่าติดลบใช้รูปแบบ Two’s complement

ข้อควรพิจารณาในการติดตั้ง

  1. ห้ามจุ่มปลายสายเคเบิลที่มีฟิล์มโพลิเมอร์กันความชื้นลงในน้ำฟิล์มนี้ใช้กรองความชื้นไม่ให้เข้าไปในท่ออากาศ หากน้ำซึมเข้าไปอาจทำให้เกิดความเสียหายต่อวงจรได้
  2. ติดตั้งขณะไม่มีแรงดันและไม่มีไฟเลี้ยง
  3. อย่าวัดของเหลวที่ไม่เข้ากันกับวัสดุของอุปกรณ์ เช่น ของเหลวที่กัดกร่อนสแตนเลส 304/316L หรือสายเคเบิล PUR
  4. ตรวจสอบความถูกต้องของรุ่นและบรรจุภัณฑ์ก่อนใช้งาน
  5. ห้ามดัดแปลงอุปกรณ์ด้วยตนเอง
  6. ห้ามใช้แรงมากเกินไปในการติดตั้ง
  7. ควรติดตั้งป้องกันฟ้าผ่าและแรงดันเกิน หากใช้ในพื้นที่เสี่ยง
  8. สามารถติดตั้งได้ทั้งแนวดิ่ง เอียง และแนวนอน ต้องมั่นใจว่าไม่มีตะกอนหรือสิ่งปนเปื้อนขัดขวางหัววัด

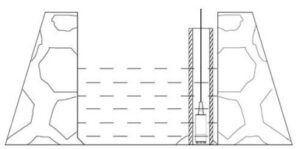

  9. ในกรณีของเหลวไหลแรง ควรยึดตัวเซนเซอร์ให้มั่นคง เช่น ถ่วงน้ำหนัก หรือใส่ในท่อเหล็ก/PVC ที่มีขนาดใหญ่กว่าหัววัด

  1. สายเคเบิลต้องไม่พับงอมากเกินไป และไม่ขันล็อกแน่นเกินไป เพื่อป้องกันท่ออากาศด้านในอุดตันหรือเสียหาย
  2. ถ้าจำเป็นต้องต่อสายเพิ่ม ต้องอยู่ในที่แห้งและโปร่ง ห้ามให้สายโดนน้ำหรือความชื้นเพื่อป้องกันการวัดผิดพลาด
  3. หลีกเลี่ยงการขูดสายด้วยของมีคม
  4. สายสัญญาณแรงต่ำควรแยกจากสายไฟแรงสูง ต้องเป็นไปตามมาตรฐาน GB/T 50312-2016
  5. ตรวจสอบให้แน่ใจว่าแรงดันไฟเลี้ยงตรงกับข้อกำหนดของอุปกรณ์
  6. ห้ามถอดหรือสัมผัส diaphragm ด้านใน
