คำอธิบาย
Heavy Duty

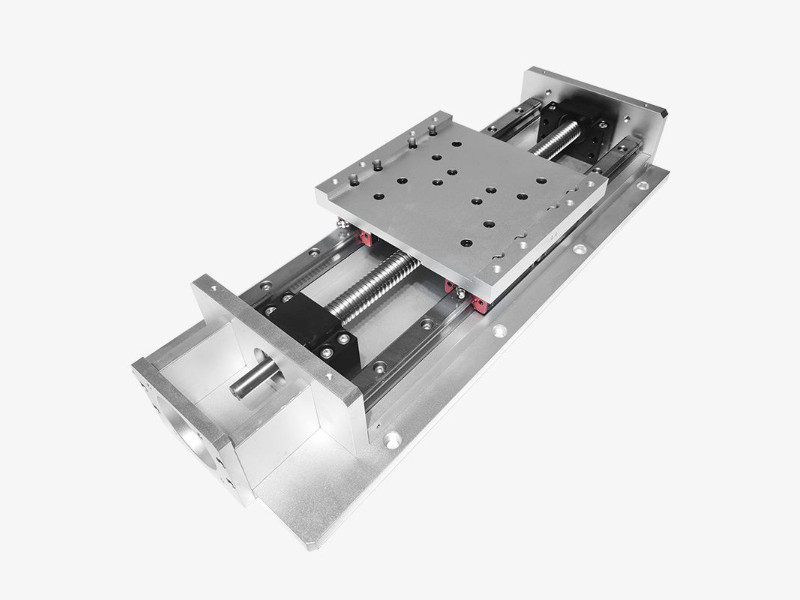

รางเลื่อนสไลด์บอลสกรู (Ball Screw Linear Slide) รุ่น KR250A ซึ่งใช้มอเตอร์เซอร์โว รางสไลด์เชิงเส้นแบบ XYZ อัตโนมัติ Double Slider Automatic Robot XYZ Axis Linear Guide Rail รออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรม โครงสร้างแข็งแรงทำจากอะลูมิเนียมและเหล็กกล้าพร้อมลูกปืน ให้การเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำ รองรับน้ำหนักได้ แนวตั้ง 150 kg. และ แนวนอน 250 kg. เหมาะสำหรับใช้งานในโรงงานผลิต ศูนย์ซ่อมบำรุงเครื่องจักร และอุตสาหกรรมอาหารและเครื่องดื่ม
Type Linear Guideway
| Parameter | Specification |
|---|---|
| Effective Travel | 100 mm – 2000 mm (customizable) |
| Reference Load | Horizontal: 250 kg Vertical: 150 kg |
| Motor Options | Stepper Motor NEMA 34 Servo Motor 80mm 750W / 1000W |
| Effective Stroke (L) | 100 mm – 2000 mm |
| Total Length | L + 299 mm (Bottom Plate Length) |
| Positioning Accuracy | ±0.03 mm |
| Screw Rod Diameter | 25 mm |
| Screw Lead Pitch | 5 mm |
| Note | Longer screw rod reduces load capacity and precision. |
ความสามารถในการรับน้ำหนักของสไลด์ Capacity Load * ไม่เกิน
-
- รับน้ำหนักแนวนอน ≤ 250 kg.
- รับน้ำหนักแนวตั้ง ≤ 150 kg.
“ Capacity Load ความสามารถในการรับน้ำหนักดังกล่าว เป็นคุณสมบัติทางกลของชิ้นส่วนเชิงกล (Mechanical Reinforcement) ซึ่งได้รับการออกแบบให้สามารถรองรับน้ำหนักได้ภายใต้เงื่อนไขการใช้งานที่เหมาะสม อย่างไรก็ตาม การใช้งานจริงจำเป็นต้องพิจารณาแรงบิด (Torque) ของมอเตอร์ที่ใช้ร่วมด้วย เนื่องจากมอเตอร์จะต้องมีแรงบิดเพียงพอจึงจะสามารถส่งถ่ายและแบ่งน้ำหนักไปยังชิ้นส่วนดังกล่าวได้อย่างมีประสิทธิภาพ”
Dimension ขนาดตามช่วงระยะการเคลื่อน (Stroke)

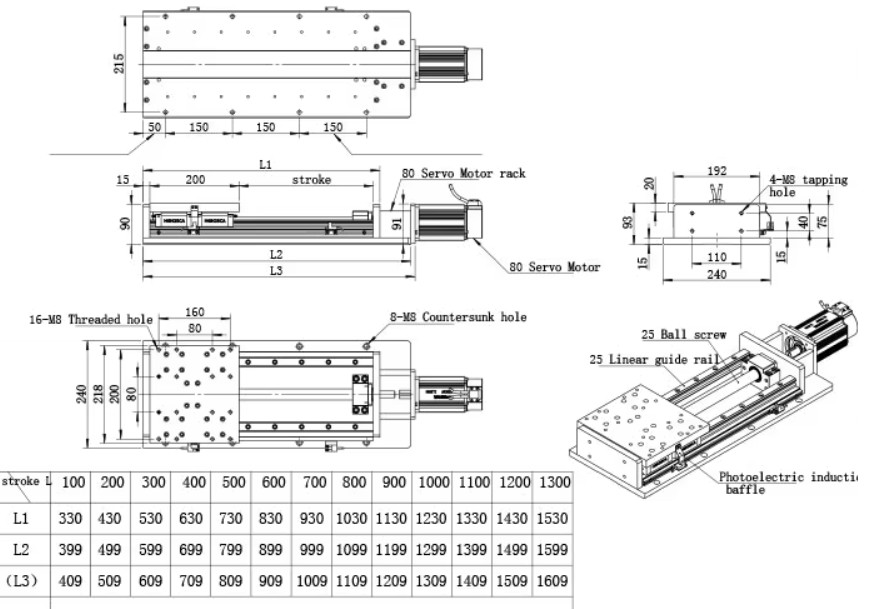

Drawing และตารางขนาดของ Linear Slide Module แบบบอลสกรู พร้อมรางนำทาง (Linear Guide Rail) และติดตั้งมอเตอร์เซอร์โว โดยมีข้อมูลสำคัญดังนี้:
ส่วนประกอบหลัก
- Ball screw เส้นผ่านศูนย์กลาง 25 มม.
- แผ่นหน้า (Front plate) มีรูเกลียว M8 และรูจม M8 สำหรับติดตั้ง
- Photoelectric inductive baffle (ใช้กับเซนเซอร์วัดตำแหน่ง)
- Servo motor rack รองรับมอเตอร์ขนาด 80mm
- Plate ด้านบนมีรู Tapping hole M4 สำหรับยึดโหลด
ขนาดหลัก (จากตาราง)
| Stroke (L) | L1 (mm) | L2 (mm) | L3 (mm) |
|---|---|---|---|
| 100 | 330 | 399 | 409 |
| 200 | 430 | 499 | 509 |
| 300 | 530 | 599 | 609 |
| 400 | 630 | 699 | 709 |
| 500 | 730 | 799 | 809 |
| 600 | 830 | 899 | 909 |
| 700 | 930 | 999 | 1009 |
| 800 | 1030 | 1099 | 1109 |
| 900 | 1130 | 1199 | 1209 |
| 1000 | 1230 | 1299 | 1309 |
| 1100 | 1330 | 1399 | 1409 |
| 1200 | 1430 | 1499 | 1509 |
| 1300 | 1530 | 1599 | 1609 |
มิติประกอบ
- หน้ากว้างฐาน: 240 mm.
- ความสูงจากฐานถึงผิวติดตั้งโหลด: 90 mm.
- ระยะรูติดตั้งมอเตอร์: 80 mm.
- ระยะรูยึดโหลดบนแท่น: 192×240 mm., Tapping M4
การใช้งาน
สายการผลิตอัตโนมัติ, เครื่องติดชิ้นงาน (Pick & Place), เครื่องเลเซอร์ตัด, เครื่องพ่นสี, อุปกรณ์การแพทย์, เครื่องจ่ายกาว / เครื่องเชื่อม, เครื่องพิมพ์ 3D
