คำอธิบาย

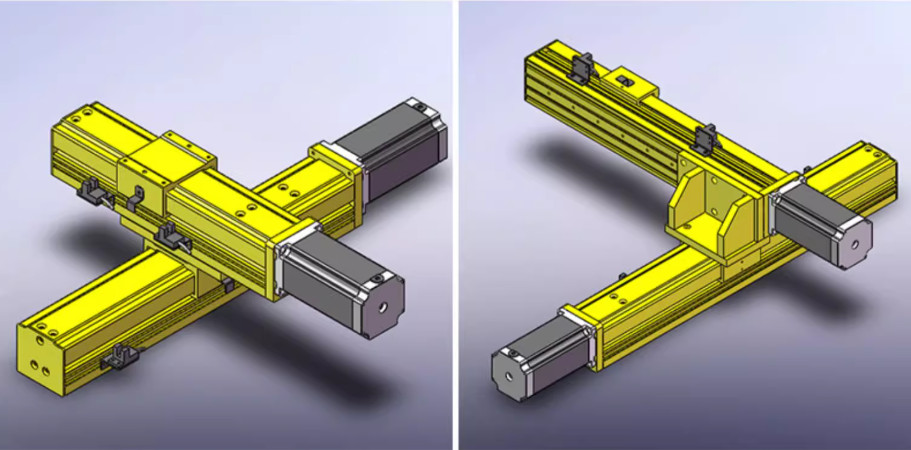

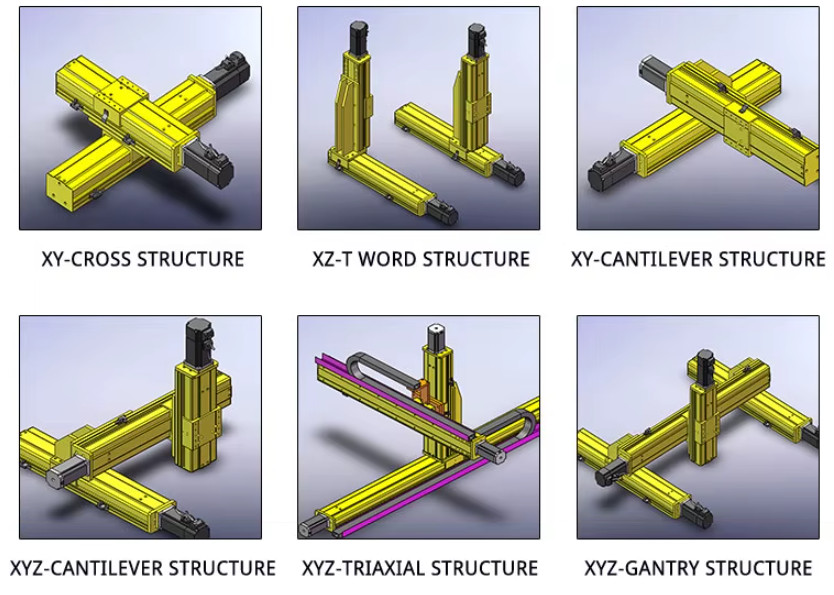

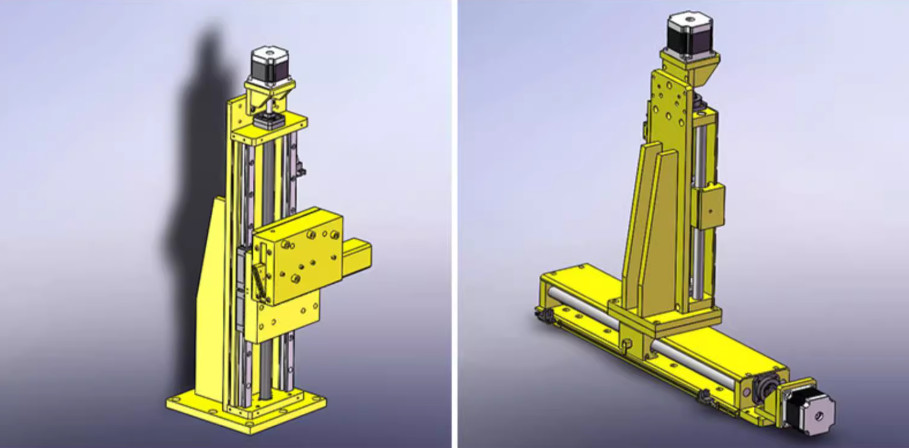

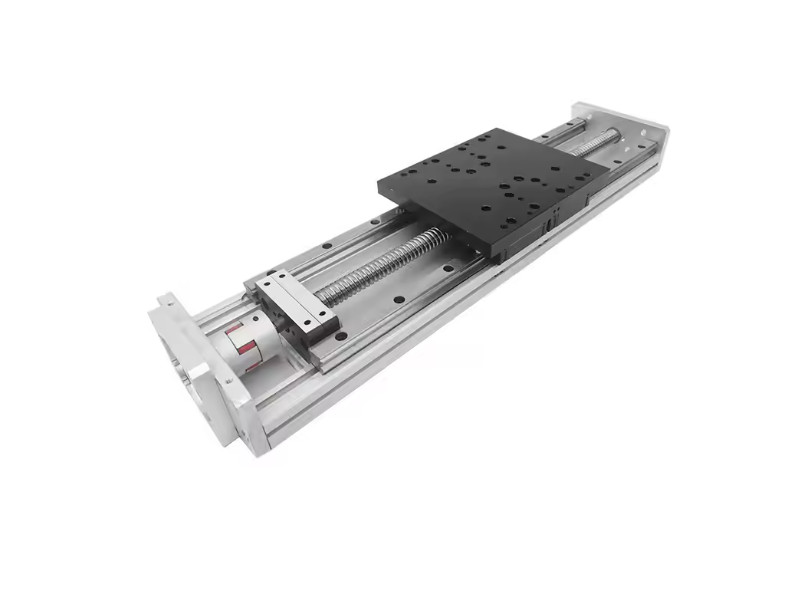

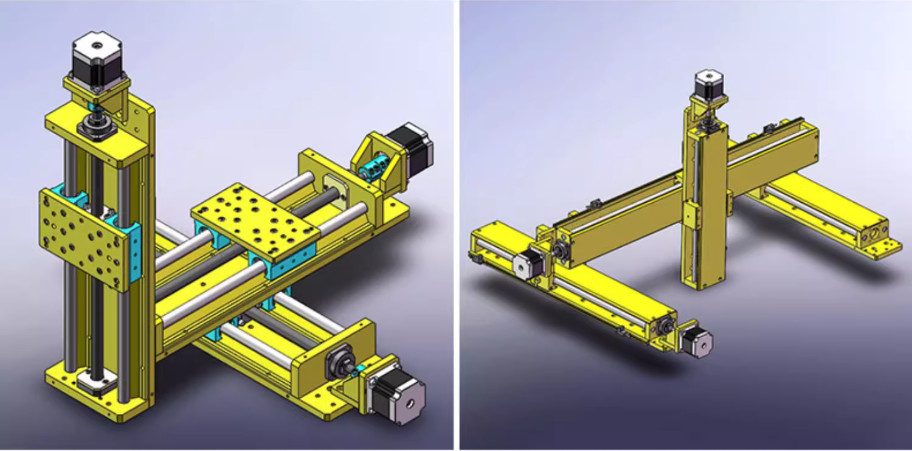

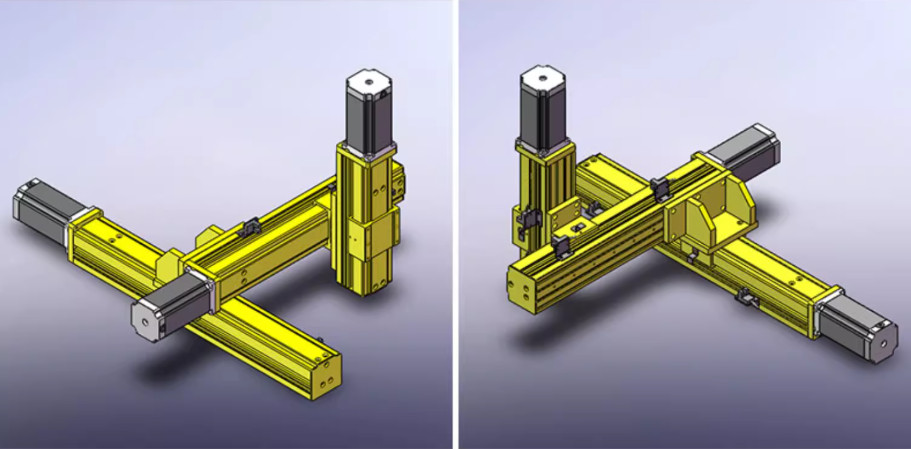

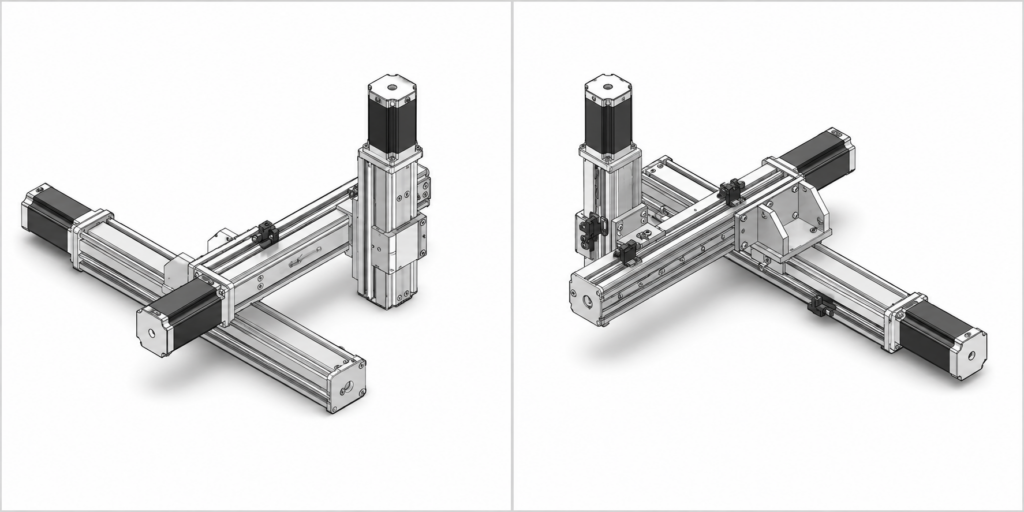

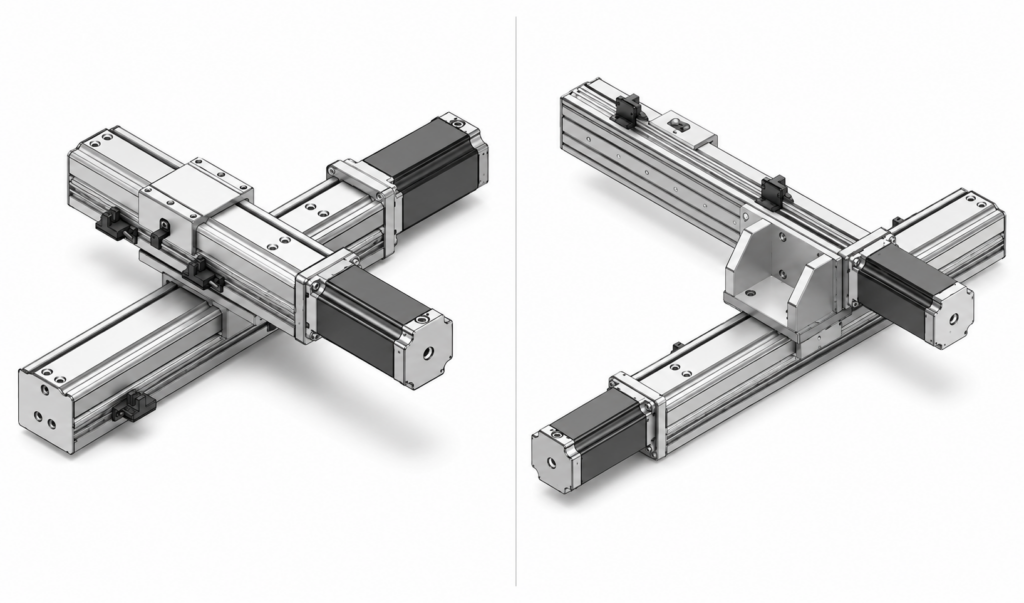

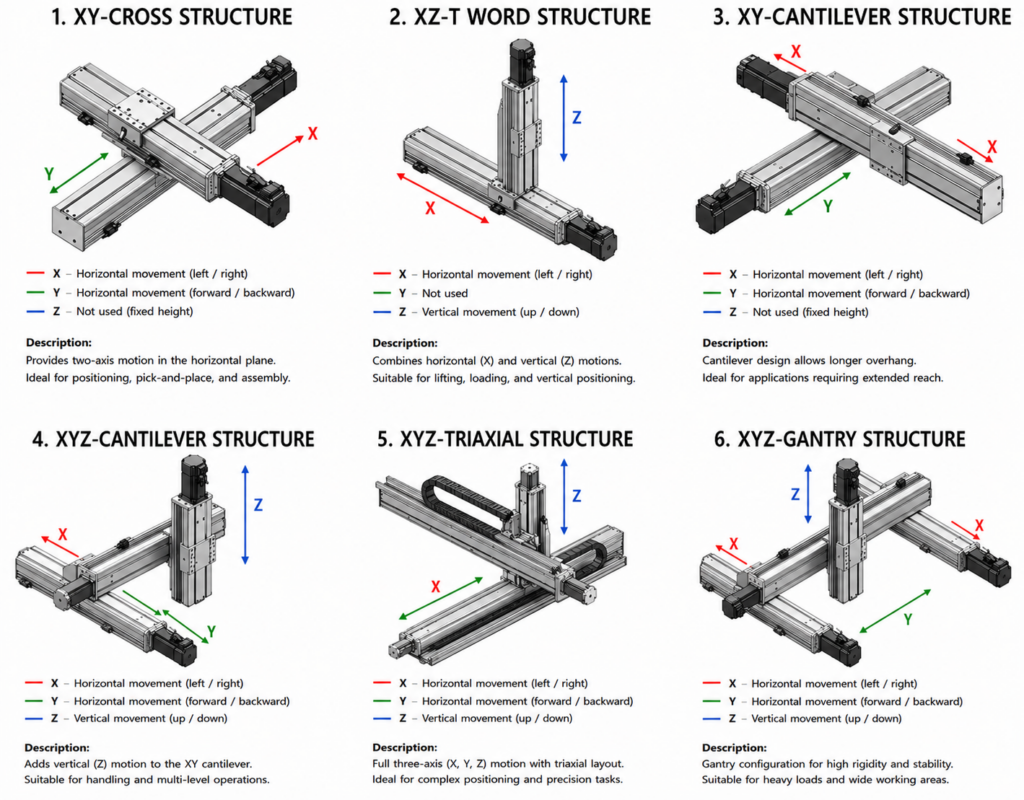

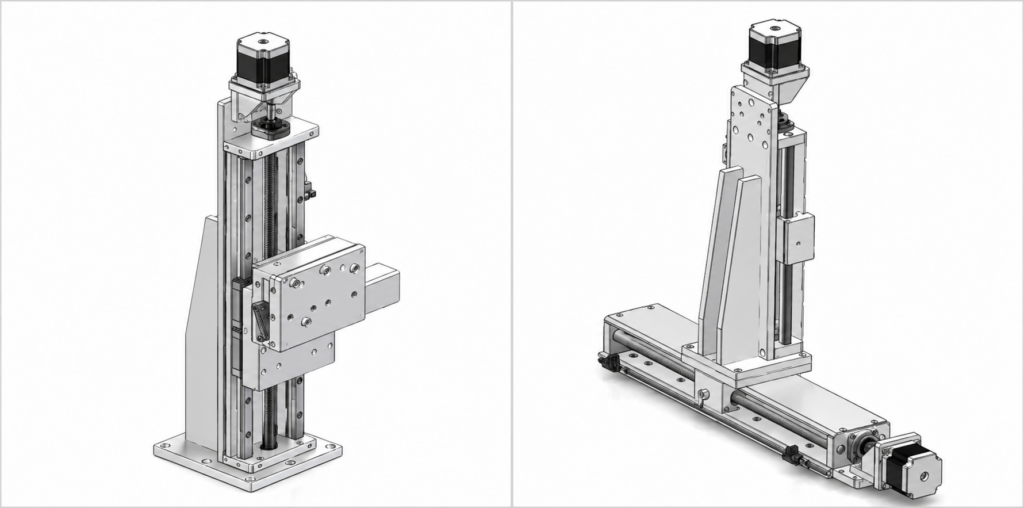

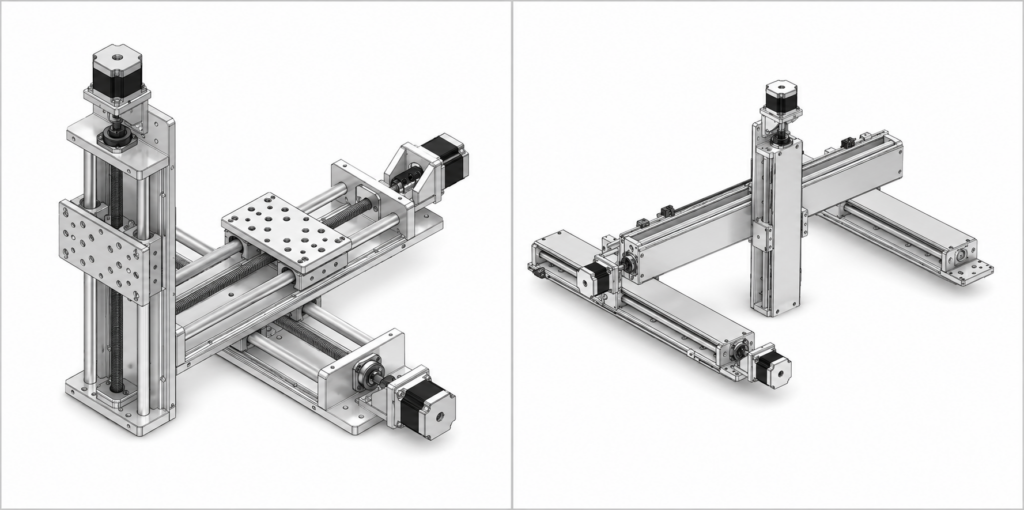

รางเลื่อนสไลด์บอลสกรู (Ball Screw Linear Slide) รุ่น GT150F20 ซึ่งใช้มอเตอร์เซอร์โว รางสไลด์เชิงเส้นแบบ XYZ อัตโนมัติ Double Slider Automatic Robot XYZ Axis Linear Guide Rail ออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรม โครงสร้างแข็งแรงทำจากอะลูมิเนียมและเหล็กกล้าพร้อมลูกปืน ให้การเคลื่อนที่เชิงเส้นที่ราบรื่นและแม่นยำ รองรับน้ำหนักได้ แนวตั้ง 75 กก. และ แนวนอน 150 กก. เหมาะสำหรับใช้งานในโรงงานผลิต ศูนย์ซ่อมบำรุงเครื่องจักร และอุตสาหกรรมอาหารและเครื่องดื่ม
ขนาดการติดตั้งและรายละเอียด
- Ball Screw GT150F20-2010
- รางนำกว้าง 150 mm.
- ความสูงรวม 161 mm.
- ความแม่นยำของสไลด์: 0.05 mm.
- วัสดุสไลด์: อลูมิเนียม
- หน้าเพลท: เจาะรู M6 และ M8 รองรับการยึดโหลด

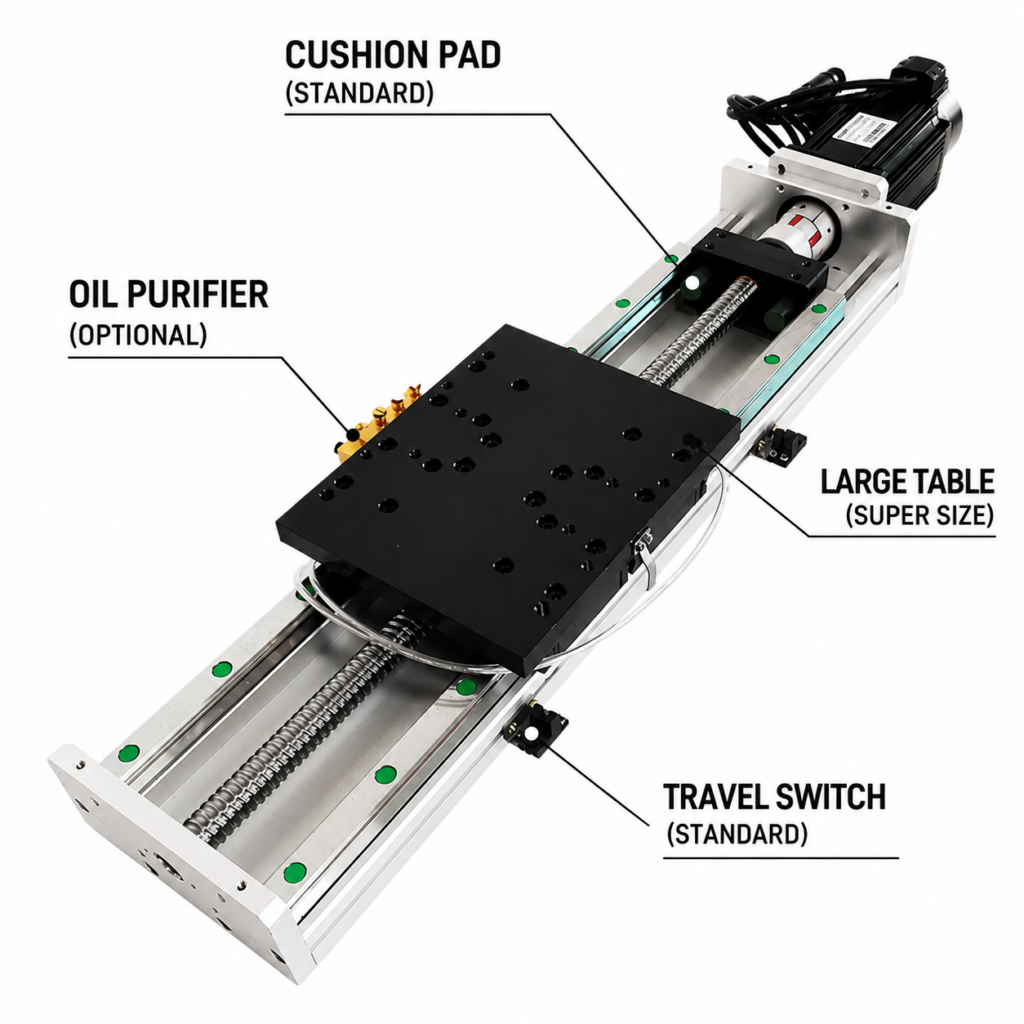

- รองรับการติดตั้งเซ็นเซอร์จำกัดระยะ (Limit Switch)
- มีร่อง T-slot สำหรับยึดอุปกรณ์เสริม
- มอเตอร์เมาท์: รองรับ Servo ขนาด 60 mm NEMA 24 400W – 750W หรือ Stepper 86mm (NEMA 34)
ความสามารถในการรับน้ำหนักของสไลด์ Capacity Load * ไม่เกิน
-
- รับน้ำหนักแนวนอน ≤ 150 kg.
- รับน้ำหนักแนวตั้ง ≤ 75 kg.
“ Capacity Load ความสามารถในการรับน้ำหนักดังกล่าว เป็นคุณสมบัติทางกลของชิ้นส่วนเชิงกล (Mechanical Reinforcement) ซึ่งได้รับการออกแบบให้สามารถรองรับน้ำหนักได้ภายใต้เงื่อนไขการใช้งานที่เหมาะสม อย่างไรก็ตาม การใช้งานจริงจำเป็นต้องพิจารณาแรงบิด (Torque) ของมอเตอร์ที่ใช้ร่วมด้วย เนื่องจากมอเตอร์จะต้องมีแรงบิดเพียงพอจึงจะสามารถส่งถ่ายและแบ่งน้ำหนักไปยังชิ้นส่วนดังกล่าวได้อย่างมีประสิทธิภาพ”

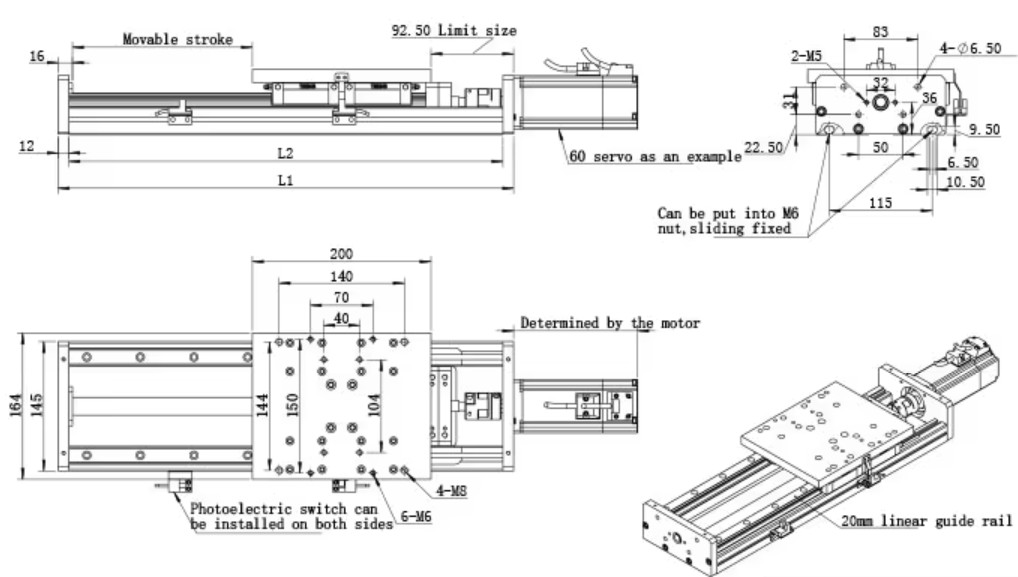

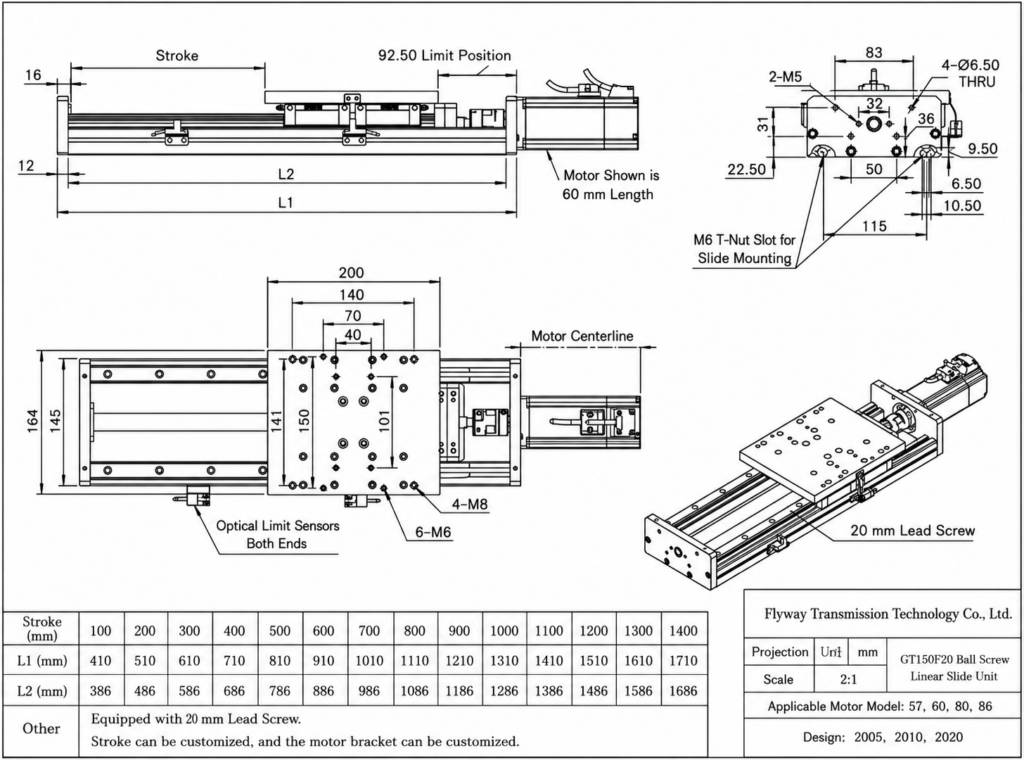

Dimension ขนาดตามช่วงระยะการเคลื่อน (Stroke)
| Stroke (มม.) | L1 (มม.) | L2 (มม.) |
|---|---|---|
| 100 | 410 | 386 |
| 200 | 510 | 486 |
| 300 | 610 | 586 |
| 400 | 710 | 686 |
| 500 | 810 | 786 |
| 600 | 910 | 886 |
| 700 | 1010 | 986 |
| 800 | 1110 | 1086 |
| 900 | 1210 | 1186 |
| 1000 | 1310 | 1286 |
| 1100 | 1410 | 1386 |
| 1200 | 1510 | 1486 |
| 1300 | 1610 | 1586 |
| 1400 | 1710 | 1686 |
L1 = ความยาวรวมของชุดราง
L2 = ความยาวของส่วนรางเลื่อน (ไม่รวมฝาครอบ/เมาท์มอเตอร์)
การใช้งาน
สายการผลิตอัตโนมัติ, เครื่องติดชิ้นงาน (Pick & Place), เครื่องเลเซอร์ตัด, เครื่องพ่นสี, อุปกรณ์การแพทย์, เครื่องจ่ายกาว / เครื่องเชื่อม, เครื่องพิมพ์ 3D
