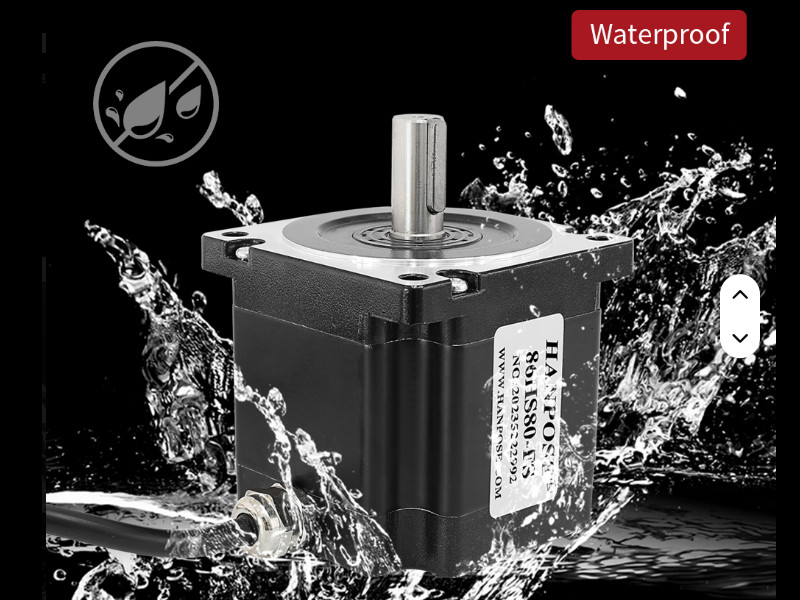

MT3464 สเต็ปเปอร์มอเตอร์ HanposeStepper Motor Nema34 86HS118-FS 8Nm Shaft 14mm IP65 Waterproff

คำอธิบาย

สเต็ปปิ้งมอเตอร์ Stepper Motor Nema34 (86mm) IP65 Waterproff เหมาะกับงานที่ต้องการแรงบิดสูง เช่น: เครื่อง CNC / Router / Plasma เครื่องพิมพ์ 3D อุตสาหกรรม ระบบ Linear Slide / Ball Screw ขนาดใหญ่ เครื่องแพ็ค / หุ่นยนต์อุตสาหกรรม IP65 Waterproff  ตู้คอนโทรลกลางแจ้ง, กันฝน, ใกล้สายพานที่มีละอองน้ำ

สเต็ปปิ้งมอเตอร์ Stepper Motor Nema34 (86mm)

• Hanpose 86HS118-FS
• Step angle 1.8 Degree
• Winding 4 สาย (Bipolar 2 phase)
• Rated Current 6A
• Holding Torque 8Nm // 1N.m = 0.101972 kgf.m
• อุณหภูมิใช้งาน –20 °C ถึง +50 °C

ในชุดประกอบด้วย

1. สเต็ปเปอร์มอเตอร์ Stepper Motor Nema34 8.0Nm 86HS118-FS IP65 Waterproff
2. สายสเต็ปปิ้งมอเตอร์  4 Wire 4Corex0.75sq.mm L 40cm

Motor Wiring

1. 1. Red Phase A+
   2. Green Phase A-
   3. Yellow Phase B+
   4. Blue Phase B-

การหมุนทิศ CW (ตามเข็มนาฬิกา) → ลำดับการกระตุ้น A+ → B+ → A– → B–
การหมุนทิศ CCW (ทวนเข็มนาฬิกา) → กลับลำดับตรงข้าม

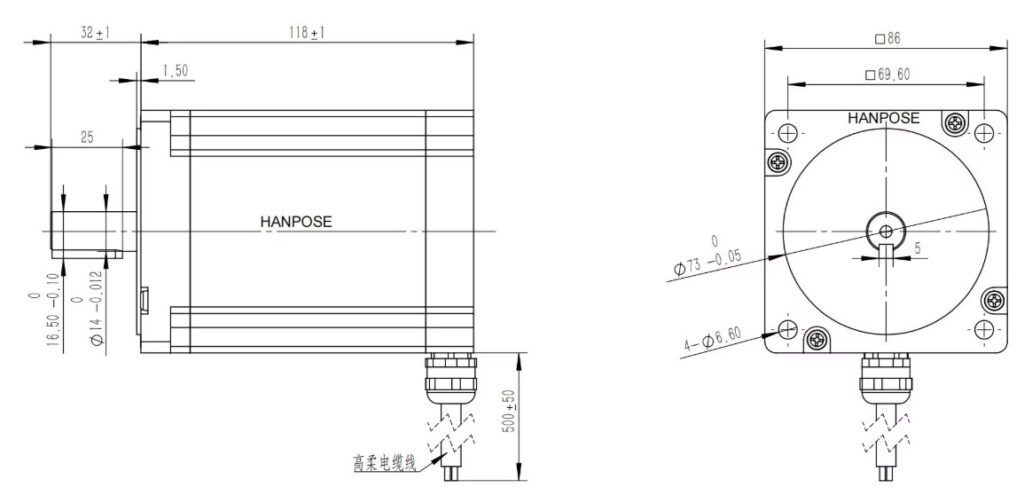

Dimension

• ขนาดหน้าแปลน (Frame size) 86 × 86 mm (NEMA 34)
• เส้นผ่านศูนย์กลางเพลา (Shaft Ø) 14 mm
• ความยาวเพลา (Shaft length) 32 ±1 mm
• ความยาวตัวมอเตอร์ (Motor body length) 118 ±1 mm
