คำอธิบาย

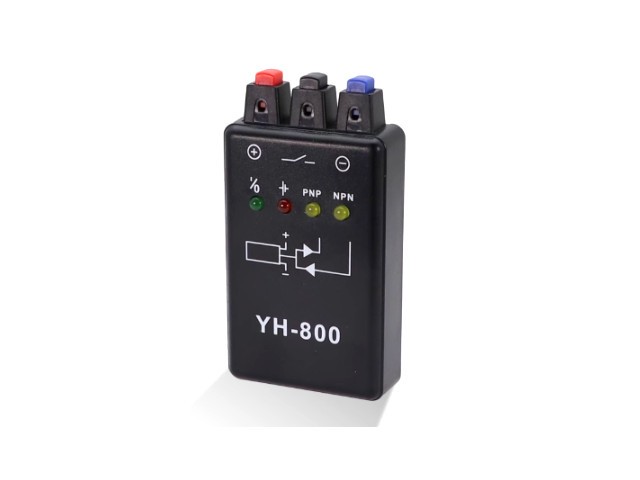

YH800 Test box sensor เครื่องทดสอบเซนเซอร์ Sensor Tester สำหรับทดสอบ Photo Electric Sensor, พร็อกซิมิตี้เซนเซอร์ในงานอุตสาหกรรมที่ทำงานตั้งแต่แรงดัน DC6 – 36V ทดสอบเซนเซอร์ ได้ ทั้งชนิด PNP และชนิด NPN
- Working Voltage DC Battery 9Vx2 (DC18V-DC24V)
- Working Current 0.5A
- มีสัญญาณเสียง Buzzer แจ้งเตือนเมื่อตรวจจับ
Pinout
คำอธิบายไฟแสดงสถานะของเครื่องทดสอบเซนเซอร์:
1. โหมดการทำงานแบบ Normally Open / Normally Closed
-
- เมื่อต่อเซนเซอร์เข้ากับเครื่องและทำงานปกติ: ไฟเขียวจะติด
- หากตรวจจับวัตถุแล้ว ไฟเหลืองติด → แสดงว่าเป็น ชนิด Normally Open (NO)
- หากไม่มีวัตถุและ ไฟเหลืองติด → แสดงว่าเป็น ชนิด Normally Closed (NC)
2. การแสดงประเภทสัญญาณเอาต์พุต NPN หรือ PNP
-
- หาก ไฟ NPN ติด → แสดงว่าเซนเซอร์เป็นประเภท NPN
- หาก ไฟ PNP ติด → แสดงว่าเซนเซอร์เป็นประเภท PNP
3. สถานะแบตเตอรี่ (ไฟแดง)
- หาก ไฟแดงติด → แสดงว่าแบตเตอรี่ใกล้หมด ควร เปลี่ยนแบตเตอรี่ 9V จำนวน 2 ก้อน
Dimension
- 115x60x23mm
คลิปวีดีโอการใช้งานเครื่องทดสอบเซ็นเซอร์
