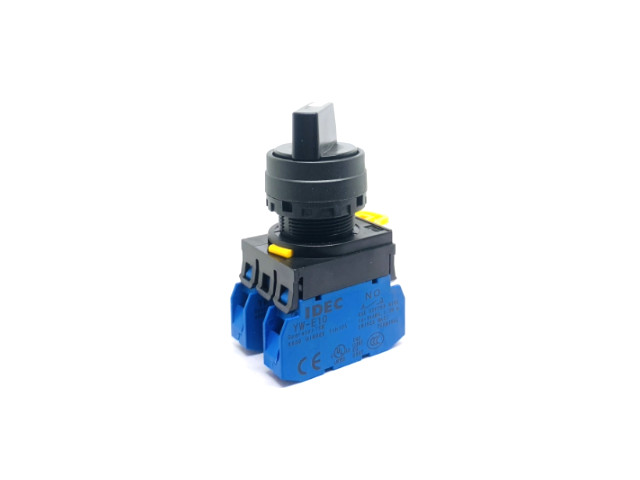

SWYW01 สวิตช์เลือก สวิตช์ลูกศร เซเลคเตอร์ Selector switch IDEC YW1S-2E10

คำอธิบาย

IDEC YW1S-2E10 (สวิตช์ลูกศรแบบหมุน 2 จังหวะ)

• ประเภท: Rotary Selector Switch (สวิตช์หมุน)
• รูเจาะติดตั้ง: 22 mm
• จังหวะการหมุน: 2 ตำแหน่ง (2-Position)
• คอนแทค Contact : 1 NO x YW-E10
• มุมหมุน: 90° ระหว่างตำแหน่ง
• กระแสรองรับ: 10A @ 120VAC (ตามข้อมูล Element14)
• ระดับกันน้ำ/ฝุ่น (ด้านหน้า Panel): IP65
• ชุดคอนแทคเป็นแบบบาง ไม่กินพื้นที่ด้านหลัง

ใช้งานเหมาะกับ
สวิตช์เลือกโหมด ON–OFF / ซ้าย–ขวา / Auto–Manual ในตู้คอนโทรลอุตสาหกรรมทั่วไป

YW1S-2E10 – สวิตช์ลูกศร 2 จังหวะ (2-Position)

• คอนแทคมาตรฐาน: 1 NO x YWE10
• การใช้งาน: เลือกโหมด 2 สถานะ เช่น ON/OFF, Left/Right, Auto/Manual

---

YW1S-3E20 – สวิตช์ลูกศร 3 จังหวะ (3-Position)

• คอนแทคมาตรฐาน: 2 NO x YW-E10
• การใช้งาน: งานที่ต้องมี ตำแหน่งกลาง เช่น การใช้งาน: เลือกโหมด 3 สถานะ เช่น Forward / Stop / Reverse, Auto / Off / Manual

---

สรุปเลือกใช้งาน

• ถ้าต้องการ 2 สถานะ → YW1S-2E10
• ถ้าต้องการ 3 สถานะ และต้องมีตำแหน่งกลาง → YW1S-3E20

หมายเหตุเกี่ยวกับชื่อรุ่น IDEC YW Series

1) YW1S-2E10 = ชื่อชุดรวม (Assembly Unit) เป็น ชื่อชุดสำเร็จรูป ที่ประกอบมาจาก:

• ตัวซีเล็คเตอร์ (Selector Head)
• บล็อกคอนแทค YW-E10 (1NO)

ดังนั้นเวลาเห็นชื่อ YW1S-2E10 → หมายถึง ทั้งชุดที่พร้อมติดตั้งแล้ว

---

2) YW-E10 = ชื่อของ Contact Block แบบ 1NO รหัสคอนแทคใช้งานร่วมกับซีรีส์นี้ ได้แก่:

• YW-E10 → 1NO Contact
• YW-E11 → 1NC Contact
• YW-E20 → 2NO Contact
• YW-E02 → 2NC Contact
• YW-E21 → 1NO + 1NC Contact
