คำอธิบาย
โมดูลสแกนอ่านบาร์โค้ด Barcode Scanner QR Code Reader 1D/2D/QR Code Module สำหรับเชื่อมต่อกับ PLC, HMI ที่รองรับการสื่อสารแบบ RS232 สามารถเปลี่ยน บอร์ดเรท ให้เหมาะสมกับอุปกรณ์
- Scan Speed 30FPS
- Resolution 300,000 pixels
- Operating Voltage DC3.5 – 6.5V
- Light intensity 0 – 100 Lux
- Interface Type RS232
- Certification FCC
- IP54
- IO /
- สาย Cable ยาว 1.5 เมตร

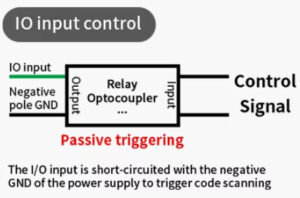

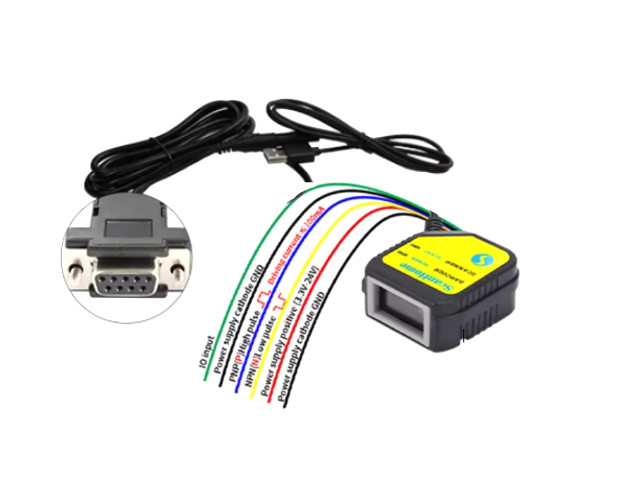

Wiring function
Mode Scan
สามารถ Set Manual Mode / Auto Mode เพื่องานพัฒนาเฉพาะด้าน
- 1. สแกนอัตโนมัติ Automatic Induction Scan
- 2. สแกนต่อเนื่อง Continuous Scan
- 3. สแกนแบบแมนนวล (กดสวิตช์) Manual Scan (Key Stroke Press Switch)
User Manual
|
Barcode |
scan depth density |
|
4mil Code39 |
40-90mm |
|
6.57mil PDF417 |
30-130mm |
|
10mil Data Matrix |
30-200mm |
|
13mil EAN-13 |
50-200mm |
|
20mil QR CODE |
25-240mm |
หมายเหตุ
- Interface แบบ TTL สามารถต่อ RX ของ Module เข้ากับ TX ของ MCU เช่น TX, RX ของ Arduino ได้โดยตรง (ต่อแบบไขว้)
- ในรุ่น TTL และ รุ่น RS 232 สาย USB เส้นสีดำที่มาพร้อมกับตัวอ่านโค้ดให้เสียบกับพอร์ต USB เพื่อจ่ายไฟให้กับตัวอ่านโค้ด
- Interface แบบ RS232 ไม่สามารถต่อ RX -> TX กับ TX -> RX กับ MCU ได้โดยตรง ต้องมีวงจรแปลง RS232 เป็น TTL ก่อนต่อกับ MCU
- สามารถ ตัวอ่านโค้ด Set Manual Mode / Auto Mode เพื่องานเฉพาะด้าน
RS232 Female Pinout
Head Dimension (mm)
Setting
- การตั้งค่าโรงงาน Factory Default settings
- การตั้งค่าอินเตอร์เฟส Interface settings
- การตั้งค่าบอร์ดเรท Board Rate settings
- การตั้งค่าโหมดการสแกน Scan mode settings
- การเพิ่ม Terminator
