SSSLBM ม่านแสงนิรภัย Safety Light Curtain Sensor BERM BEMXX20-30NB/BEMXX40-30NB NPN

SSSLBM ม่านแสงนิรภัย Safety Light Curtain Sensor BERM BEMXX20-30NB/BEMXX40-30NB NPN

รหัสสินค้า: SSSLBM Safety Light Curtain by BERM หมวดหมู่: ป้ายกำกับ: ,

คำอธิบาย

Safety Light Curtain by BERM ชื่อ: Safety Light Curtain (ม่านแสงนิรภัย)
ประเภท: แบบ Sender (ส่งแสง) และ Receiver (รับแสง)
การใช้งาน: ตรวจจับมือหรือวัตถุที่เข้าสู่พื้นที่อันตราย เช่น เครื่องปั๊ม เครื่องกด หรือแขนกลอุตสาหกรรม เพื่อหยุดเครื่องโดยอัตโนมัติ

อุบัติเหตุที่หลีกเลี่ยงไม่ได้ระหว่างการปฏิบัติงาน (เช่น การกดอุปกรณ์ปั๊ม อุปกรณ์ตัดโลหะ และสายการผลิตอัตโนมัติที่ก่อให้เกิดการบาดเจ็บแก่พนักงาน เป็นต้น ส่งผลให้บริษัทต้องเสียค่าใช้จ่ายที่ไม่คาดคิด สามารถหลีกเลี่ยงได้ เพื่อความปลอดภัยของผู้ปฏิบัติงานหรือเจ้าหน้าที่บำรุงรักษา

  • วัสดุตัวเรือน: อะลูมิเนียมอัลลอย (Aluminum Alloy Housing)
  • แรงดันไฟฟ้า: 24VDC (≥1000 mA)
  • สายสัญญาณ: ยาว 3 เมตร จำนวน 2 เส้น (สำหรับตัวส่งและตัวรับ)
  • รูปแบบเอาต์พุต: NPN NC Normally Closed (B) / PNP / ทรานซิสเตอร์ (Transistor Output)
  • ลักษณะลำแสง: แบบ “ตรงข้ามกัน” (Through-beam Type)
  • อุณหภูมิใช้งาน: −10 °C ถึง +55 °C
  • ขั้วต่อสาย: M12 Connector (3-Pin / 4-Pin)
  • ระบบป้องกันวงจร: ป้องกันลัดวงจร / ป้องกันต่อกลับขั้ว (Short & Reverse Protection)
  • ความต้านทานฉนวน: > 10 MΩ
  • กำลังไฟฟ้าที่ใช้: ≤ 5 W
  • อายุการใช้งานทางไฟฟ้า: ≥ 100,000 ชั่วโมง
  • ความสามารถทนต่อแสงรบกวน: 10,000 Lux (มุมตกกระทบ ≤ 5 °)

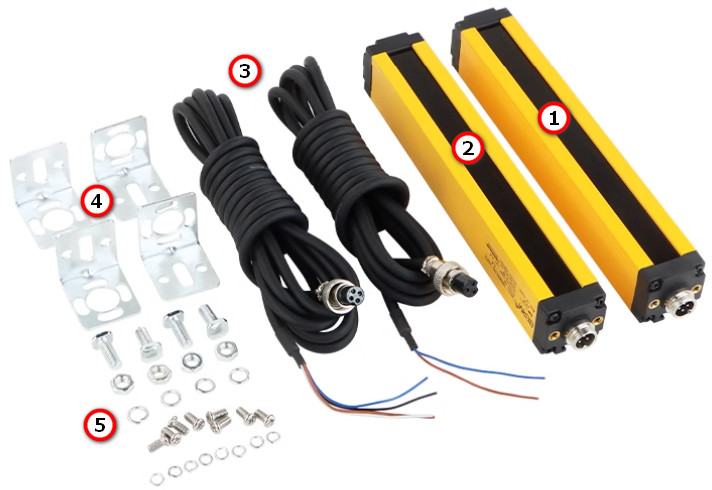

ในชุดประกอบด้วย

  • 1pcs x Safety Light Curtain ตัวรับ
  • 1pcs x Safety Light Curtain ตัวส่ง
  • 2pcs x ชุดสายนำสัญญาณ
  • 1set x ชุดฉากยึด ขายึด 4 ชิ้น สำหรับติดตั้ง Sender/Receiver
  • 1set x ชุดสกรู

⚙️ การต่อสายไฟ (Wiring Connection – NPN/PNP Mode)

Sender (ตัวส่ง) → มีสาย 2 เส้น

  1. Brown: +24V
  2. Blue: 0V (GND)

Receiver (ตัวรับ) → มีสาย 4 เส้น

  1. Brown: +24V
  2. Blue: 0V (GND)
  3. Black: NPN Output
  4. White: PNP Output*

*รุ่นนี้สามารถใช้งานได้ทั้งระบบ NPN หรือ PNP (เลือกต่อใช้อย่างใดอย่างหนึ่ง) สัญญาณจาก Receiver จะเปลี่ยนสถานะเมื่อมีการบังลำแสง

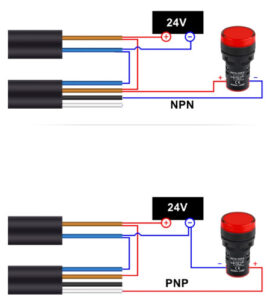

ปลายสายเอาต์พุต (NPN หรือ PNP) ต้องต่อเข้ากับวงจรควบคุม เช่น รีเลย์, PLC input หรือ safety controller ตามประเภทสัญญาณที่ต้องการ การต่อผ่านรีเลย์ (Output Drive Relay) หรือหลอดไฟแสดงผลในระบบ 24 โวลท์ กรณีต้องใช้สัญญาณไปขับโหลดภายนอก (เช่น คอนแทคเตอร์, PLC, Alarm): สามารถต่อโหลด DC 24 V ได้อย่างเช่นรีเลย Coil DC 24 V

Wiring NPN Output:  +24V  → + โหลด – → Output NPN

Wiring PNP Output: Output PNP → +โหลด – → GND

🔆 สถานะไฟแสดงผล (Indicator) Receiver (ตัวรับ)

  • 🔴 ไฟแดงติด = ลำแสงถูกบัง (มีสิ่งกีดขวาง)
  • 🔴 ไฟแดงกระพริบ = ระบบขัดข้อง
  • 🟢 ไฟเขียวติด = ระบบทำงานปกติ

🔆 สถานะไฟแสดงผล (Indicator) Sender (ตัวส่ง)

  • 🔴 ไฟแดงติด = กำลังทำงานปกติ
  • 🔴 ไฟแดงกระพริบ = ระบบขัดข้อง

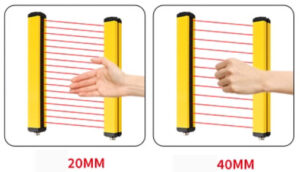

ตัวอย่างการใช้งาน

  • ระยะ 40 mm → ป้องกัน “มือ”
  • ระยะ 20 mm → ป้องกัน “นิ้ว”
  • ระยะ 10 mm → ป้องกัน “นิ้วเล็ก / งานละเอียด”

1. เลือกระยะห่างของลำแสง (Beam Pitch)

  • ระยะ 20 มม. → ป้องกันฝ่ามือ (เหมาะกับวัตถุขนาดประมาณ 25 มม.)
  • ระยะ 40 มม. → ป้องกันแขน (เหมาะกับวัตถุขนาดประมาณ 45 มม.)

2. กำหนดขอบเขตการป้องกัน

  • ความยาวการป้องกัน ระยะยิงข้าม (Sensing Distance): ระยะห่างระหว่างตัวส่งและตัวรับ
  • ความสูงการป้องกัน ความสูงที่ตรวจจับได้ (Protection Height): ระยะที่ม่านแสงสามารถตรวจจับได้จริง (จากลำแสงบนสุดถึงล่างสุด

สูตรคำนวณ:

ความสูงการป้องกัน Protection Height = ระยะห่างระหว่างลำแสง × (จำนวนลำแสง - 1)

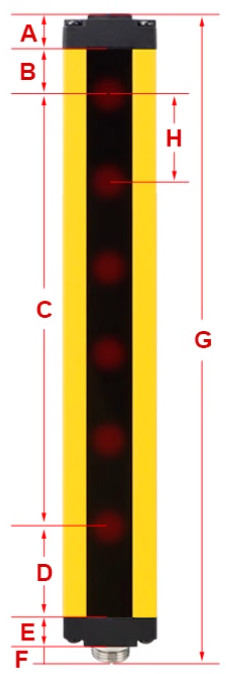

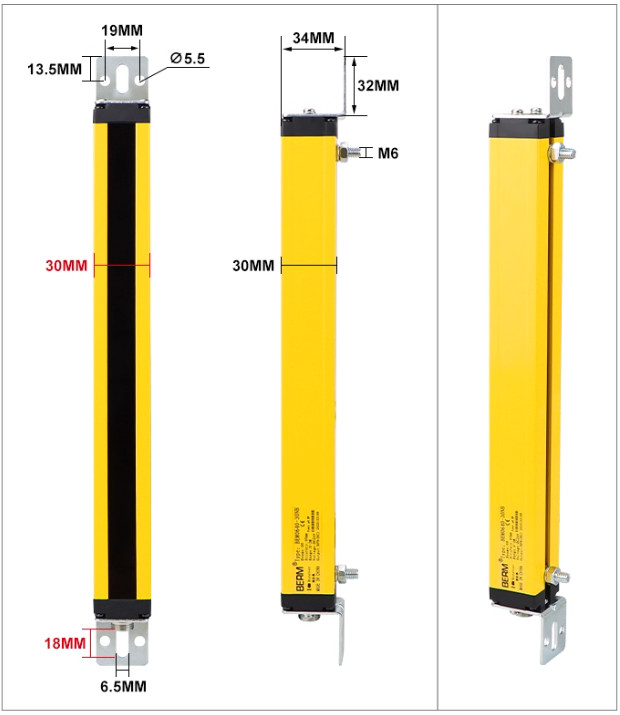

Dimension

20mm spacing

Model 20 Beam H A B D E F ความสูงรวม G (Total Hight) ความสูงป้องกัน C (Protective Hight)
BEM0420



 4 20 12 10 35 12 7 136 60
BEM0620 6 20 12 10 35 12 7 176 100
BEM0820 8 20 12 10 35 12 7 216 140
BEM1020 10 20 12 10 35 12 7 256 180
BEM1220 12 20 12 10 35 12 7 296 220
BEM1420 14 20 12 10 35 12 7 336 260
BEM1620 16 20 12 10 35 12 7 376 300
BEM1820 18 20 12 10 35 12 7 416 340
BEM2020 20 20 12 10 35 12 7 456 380
BEM2220 22 20 12 10 35 12 7 496 420
BEM2420 24 20 12 10 35 12 7 536 460
BEM 2620 26 20 12 10 35 12 7 576 500
BEM3220 32 20 12 10 35 12 7 696 620

40mm spacing

Model 40 Beam H A B D E F ความสูงรวม G (Total Hight) ความสูงป้องกัน C (Protective Hight)
BEM0440 4 40 12 20 35 12 7 206 120
BEM0640 6 40 12 20 35 12 7 286 200
BEM0840 8 40 12 20 35 12 7 366 280
BEM1040 10 40 12 20 35 12 7 446 360
BEM1240 12 40 12 20 35 12 7 526 440
BEM1440 14 40 12 20 35 12 7 606 520
BEM1640 16 40 12 20 35 12 7 686 600
BEM1840 18 40 12 20 35 12 7 766 680
BEM2040 20 40 12 20 35 12 7 846 760
BEM2240 22 40 12 20 35 12 7 926 840
BEM2440 24 40 12 20 35 12 7 1006 920
BEM2640 26 40 12 20 35 12 7 1086 1000



ตารางราคา

Beam Pitch 20mm
Model ความสูงรวม G (Total Hight) ความสูงป้องกัน C (Protective Hight) ราคา
BEM0420 -30NB 136 60 ฿1,800.00
BEM0620 -30NB 176 100 ฿2,050.00
BEM0820 -30NB 216 140 ฿2,420.00
BEM1020 -30NB 256 180 ฿2,610.00
BEM1220 -30NB 296 220 ฿3,230.00
BEM1420 -30NB 336 260 ฿3,600.00
BEM1620 -30NB 376 300 ฿3,970.00
BEM1820 -30NB 416 340 ฿4,350.00
BEM2020 -30NB 456 380 ฿4,600.00
BEM2220 -30NB 496 420 ฿5,590.00
BEM2420 -30NB 536 460 ฿5,960.00
BEM2620 -30NB 576 500 ฿6,150.00
BEM3220 -30NB 696 620 ฿7,450.00
Beam Pitch 40mm
Model ความสูงรวม G (Total Hight) ความสูงป้องกัน C (Protective Hight) ราคา
BEM0440 -30NB 206 120 ฿1,800.00
BEM0640 -30NB 286 200 ฿2,050.00
BEM0840 -30NB 366 280 ฿2,420.00
BEM1040 -30NB 446 360 ฿3,040.00
BEM1240 -30NB 526 440 ฿3,480.00
BEM1440 -30NB 606 520 ฿3,970.00
BEM1640 -30NB 686 600 ฿4,600.00
BEM1840 -30NB 766 680 ฿4,940.00
BEM2040 -30NB 846 760 ฿7,430.00
BEM2240 -30NB 926 840 ฿7,890.00
BEM2440 -30NB 1006 920 ฿8,100.00
BEM2640 -30NB 1086 1000 ฿8,570.00

เหมาะสำหรับใช้ในงาน ป้องกันนิ้ว / มือ / ร่างกาย จากเครื่องจักร เช่น

  • เครื่องปั๊มโลหะ (Press Machine)
  • เครื่องบรรจุอัตโนมัติ
  • แขนกล / Robot Arm
  • เครื่องตัด / เครื่องเจียร
