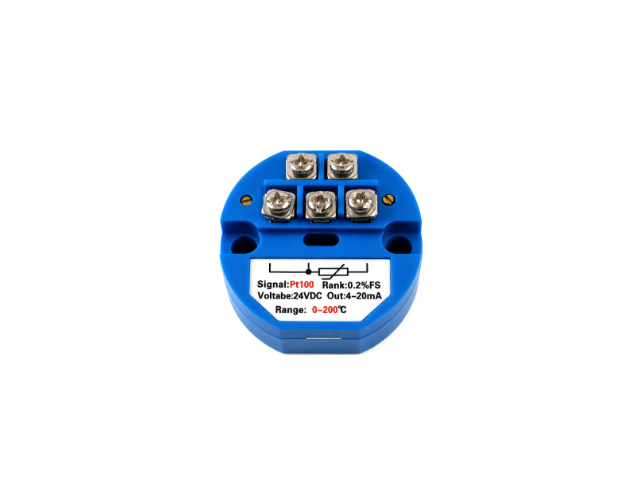

RTD PT100 4-20mA Temperature Transmitter SBWZ-PT100 4-20mA Module
- Measuring Temperature rang 0 – 200°C
- Transmitter RTD PT100 to Output current 4-20mA
- Output current limit 26mA
- Working voltage DC24V
- Accuracy +/- 0.2 % FS
- Excitation current ≤800uA
- Temperature Coefficient ≤ 150ppm/K F.S.
- Pt100Single wire resistance ≤ 35W (three-line system)
- Operating temperature -20～ ＋85℃
- Working humidity < 98% RH (no condensation water)
- Working atmospheric pressure 80～110kPa
- Housing material ABS/PA66(UL94)
- Mounting screws M4x2
- Diameter 45mm
Wiring Diagram to PLC Analog input 4-20mA
การต่อ PT100 ร่วมกับ Transmitter 4-20 mA
Calibration potentiometer debugging instructions
- โพเทนชิออมิเตอร์ด้านซ้าย โพเทนชิออมิเตอร์ Zero เมื่อหมุนตามเข็มนาฬิกา -> ค่าเพิ่มขึ้น ทวนเข็มนาฬิกา -> ค่าลดลง
- โพเทนชิออมิเตอร์ด้านขวา โพเทนชิออมิเตอร์ AM เมื่อหมุนตามเข็มนาฬิกา -> ค่าลดลง, ทวนเข็มนาฬิกา -> ค่าเพิ่มขึ้น
Dimension
ในชุดประกอบด้วย
- 1pcs x RTD PT100 Temperature Transmitter
- 2pcs x Screw M3
RTD (Resistance Temperature Detector)
เซ็นเซอร์ RTD (ตัวตรวจจับอุณหภูมิความต้านทาน) เป็นเซ็นเซอร์อุณหภูมิที่วัดอุณหภูมิโดยตรวจจับการเปลี่ยนแปลงของความต้านทานไฟฟ้า PT100 เป็นเซ็นเซอร์ RTD ประเภทหนึ่งที่ทำจากทองคำขาวและมีความต้านทาน 100 โอห์มที่ 0 องศาเซลเซียส โดยทั่วไปแล้ว เซ็นเซอร์ PT100 RTD จะเชื่อมต่อกับเครื่องส่งสัญญาณ ซึ่งจะขยายและแปลงสัญญาณความต้านทานให้เป็นสัญญาณเอาต์พุตมาตรฐาน เช่น 4-20 mA หรือ 0-10 VDC จากนั้นสัญญาณนี้จะถูกส่งไปยังระบบตรวจสอบหรือควบคุม ซึ่งสามารถใช้เพื่อแสดงอุณหภูมิ เปิดใช้งานการเตือน หรือควบคุมกระบวนการ
PLC RTD PT100 4-20mA
- เมื่อช่วงอินพุตของ Pt100 = 100℃ ค่าสัมประสิทธิ์อุณหภูมิคือ 250ppm/K F.S.
- เมื่อช่วงอินพุตของ Pt100 > 150℃ ค่าสัมประสิทธิ์อุณหภูมิคือ ≤150 ppm/K F.S.
