ทรานสมิตเตอร์เซนเซอร์อุณหภูมิ PT100 SBWZ-PT100 Module
สเปกสินค้า (Specifications)
- ช่วงวัดอุณหภูมิ: Measuring Temperature rang 0 – 200°C Celsius degrees
- ประเภทสินค้า: Temperature Transmitter สำหรับ PT100
- อินพุตเซนเซอร์: PT100 RTD
- เอาต์พุตสัญญาณ: 0-10V รูปแบบสัญญาณเอาต์พุต: Analog Voltage Output
- การใช้งานร่วมกับอุปกรณ์: PLC, Controller, Display Meter, Recorder
- ลักษณะการใช้งาน: แปลงค่าสัญญาณอุณหภูมิเป็นสัญญาณมาตรฐานอุตสาหกรรม

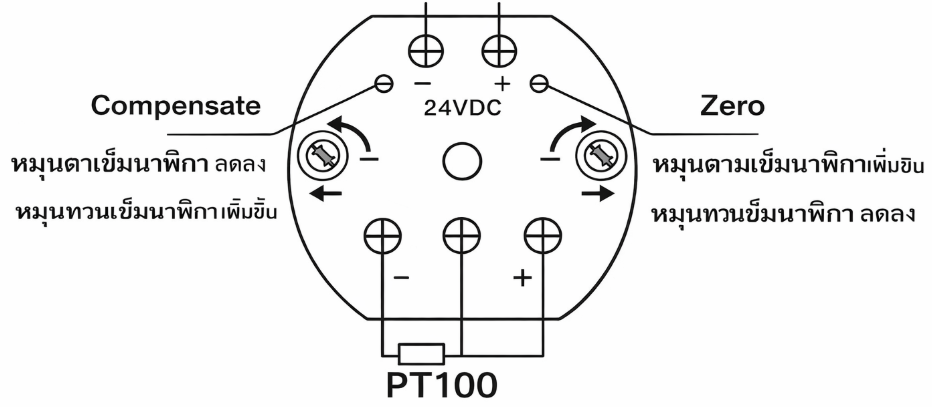

Wiring Diagram
Calibration potentiometer
- Zero โพเทนชิออมิเตอร์ด้านซ้าย ใช้ปรับ Zero เมื่อหมุนตามเข็มนาฬิกา > ค่าเพิ่มขึ้น หมุนทวนเข็มนาฬิกา > ค่าลดลง
- Compensate โพเทนชิออมิเตอร์ด้านขวา AM เมื่อหมุนตามเข็มนาฬิกา > ค่าลดลง, หมุนทวนเข็มนาฬิกา > ค่าเพิ่มขึ้น
Dimension
ในชุดประกอบด้วย
- 1pcs x RTD PT100 Temperature Transmitter
- 2pcs x Screw M3
RTD (Resistance Temperature Detector)
เซ็นเซอร์ RTD (ตัวตรวจจับอุณหภูมิความต้านทาน) เป็นเซ็นเซอร์อุณหภูมิที่วัดอุณหภูมิโดยตรวจจับการเปลี่ยนแปลงของความต้านทานไฟฟ้า PT100 เป็นเซ็นเซอร์ RTD ประเภทหนึ่งที่ทำจากทองคำขาวและมีความต้านทาน 100 โอห์มที่ 0 องศาเซลเซียส โดยทั่วไปแล้ว เซ็นเซอร์ PT100 RTD จะเชื่อมต่อกับเครื่องส่งสัญญาณ ซึ่งจะขยายและแปลงสัญญาณความต้านทานให้เป็นสัญญาณเอาต์พุตมาตรฐาน เช่น 0-10 VDC จากนั้นสัญญาณนี้จะถูกส่งไปยังระบบตรวจสอบหรือควบคุม ซึ่งสามารถใช้เพื่อแสดงอุณหภูมิ เปิดใช้งานการเตือน หรือควบคุมกระบวนการ
PLC RTD PT100 4-20mA
- เมื่อช่วงอินพุตของ Pt100 = 100℃ ค่าสัมประสิทธิ์อุณหภูมิคือ 250ppm/K F.S.
- เมื่อช่วงอินพุตของ Pt100 > 150℃ ค่าสัมประสิทธิ์อุณหภูมิคือ ≤150 ppm/K F.S.
ช่วงการวัดอุณหภูมิ (Temperature Range)
ช่วงอุณหภูมิเริ่มที่ 0°C
0–50°C
0–100°C
0–150°C
0–200°C
0–250°C
0–300°C
0–400°C
0–500°C
0–600°C
ช่วงอุณหภูมิติดลบ
-20–60°C
-20–80°C
-50–50°C
-50–100°C
-50–150°C
-50–200°C
-50–250°C
-50–300°C
-50–400°C
คำแนะนำ
- งานอุตสาหกรรมทั่วไป / คุมอุณหภูมิ
- ถ้าเลือกช่วงกว้างเกินจำเป็น → ความละเอียดจะลดลง
- เลือกช่วงให้ “พอดีกับงานจริง” จะได้สัญญาณนิ่งกว่า
