Thermocouple and PT100
RTD Resistance Temperature Detector เซ็นเซอร์วัดอุณหภูมิแบบความต้านทาน หรือ RTD เป็นอุปกรณ์ที่ใช้หลักการเปลี่ยนแปลงค่าความต้านทานตามอุณหภูมิในการทำงาน ใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ เนื่องจากมีความแม่นยำสูง บทความนี้จะอธิบายการทำงานของ RTD และการประยุกต์ใช้ในการวัดอุณหภูมิ PT100 Temp Sensor PT 100 แบบ 3 สาย
- RTD PT100 (3-Wire) เซ็นเซอร์อุณหภูมิสแตนเลส

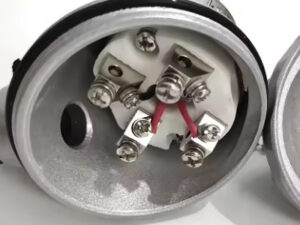

- RTD แบบ PT100 โอห์ม (3-Wire) หัวกระโหลก
- Platinum resistance
- ค่าความต้านทาน 100 โอห์ม อุณหภูมิ 0℃
- Probe material SUS304
- ช่วงการ Temperature range -50~450℃
- Accuracy class A

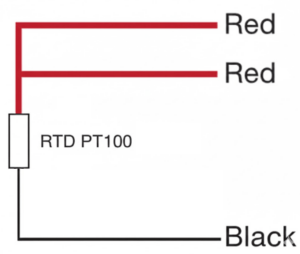

3 Wire RTD PT100 Wiring diagram
- แดง = RTD
- แดง = RTD
- ขาว / ดำ = RTD-
รูปแบบการต่อเข้ากับกระบวนการ (Process Connection):
- แบบไม่มี เกลียว (ตัวเลือก แบบเลื่อนปรับได้ (Movable) แบบเกลียว (Threaded) แบบหน้าแปลน (Flange))

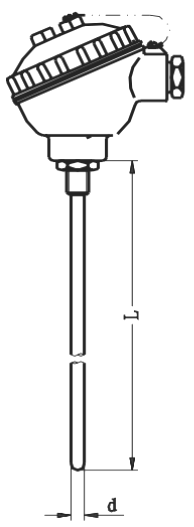

Dimension
- Probe Diameter d = 6 mm
- Probe Length L = 300 mm
