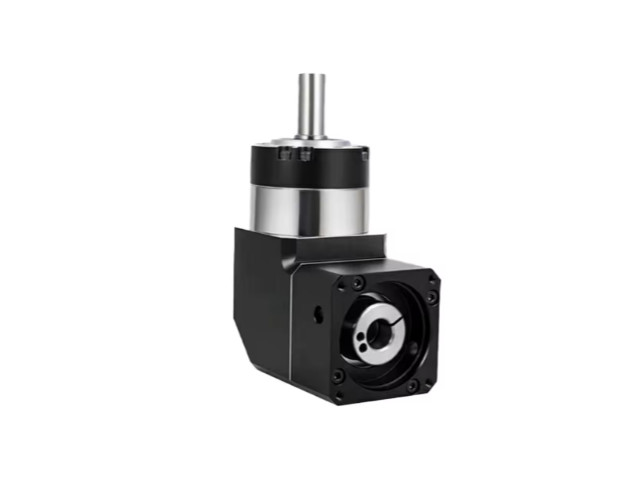

GM0262PV เกียร์มอเตอร์ Planetary Reducer Servo Motor Gearbox 60mm PVLN60 Right Angle ZDE

คำอธิบาย

Servo Motor Gearbox เกียร์มอเตอร์ เกียร์ดาว วอร์มเกียร์ Right Angle Worm Gearbox Reducer Corner 90 degree Planetary reducer Gearbox

Series Overview – PVLN60

เกียร์ทดรอบแบบ Spur Planetary, ความเที่ยงตรงสูง, Backlash ต่ำ, รองรับงาน Automation, CNC, Servo/Stepper Motor

• Output type:
  • S1 = Optical Shaft (เพลาตรง)
  • None = Keyed Shaft (มีคีย์)
• Backlash option:
  • P1 = Precision backlash (ต่ำกว่า)
  • P2 = Standard backlash
• Stages:
  • L1 = 1-stage (อัตราทดต่ำ 3–10)
  • L2 = 2-stage (อัตราทดสูง 12–100)

---

2) Rated Torque by Size & Ratio

L1 – 1 Stage

L2 – 2 Stage

---

3) Technical Parameters (ค่าใช้งานจริง)

Maximum torque

• 1.5 × Rated torque

Emergency torque

• 2 × Rated torque

Radial load (N)

• PVLN60: 240 N
• PVLN90: 450 N
• PVLN120: 1240 N

Axial load (N)

• PVLN60: 220 N
• PVLN90: 430 N
• PVLN120: 1000 N

Rigidity

• 60: 1.8 Nm/arcmin
• 90: 4.85 Nm/arcmin
• 120: 11 Nm/arcmin

Speed

• Max input:
  • PVLN60: 8000 rpm
  • PVLN90/120: 6000 rpm
• Rated input: 3500–4000 rpm

Noise

• 60: ≤58 dB
• 90: ≤60 dB
• 120: ≤65 dB

Efficiency

• L1 ≥ 95%
• L2 ≥ 92%

Protection

• IP65
• Temperature: –10°C ถึง 90°C

---

4) Weight

---

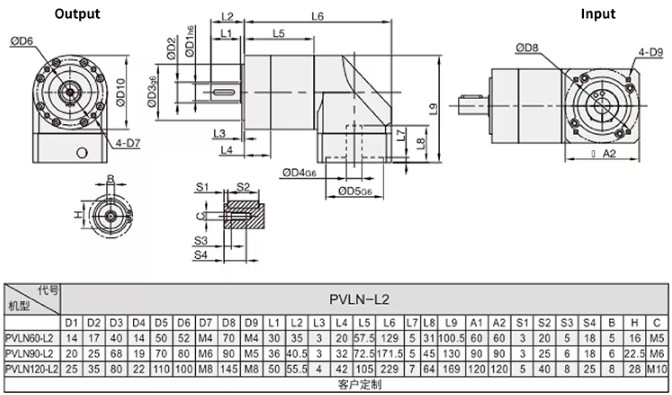

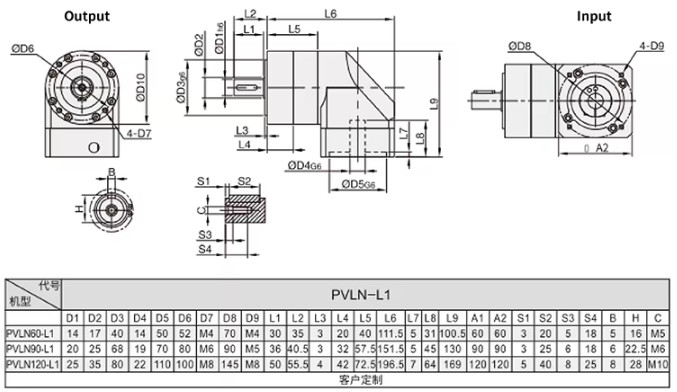

5) Dimension Table (PVLN-L1 & PVLN-L2)

---

6) ใช้งานร่วมกับมอเตอร์แบบไหนได้บ้าง

รองรับ:

• Servo 60 mm /80 mm /90 mm /110 mm /130 mm
• ความเร็ว input Speed 2000–4000 rpm
• โหลดงาน CNC, AGV, Conveyor, Automation
