คำอธิบาย

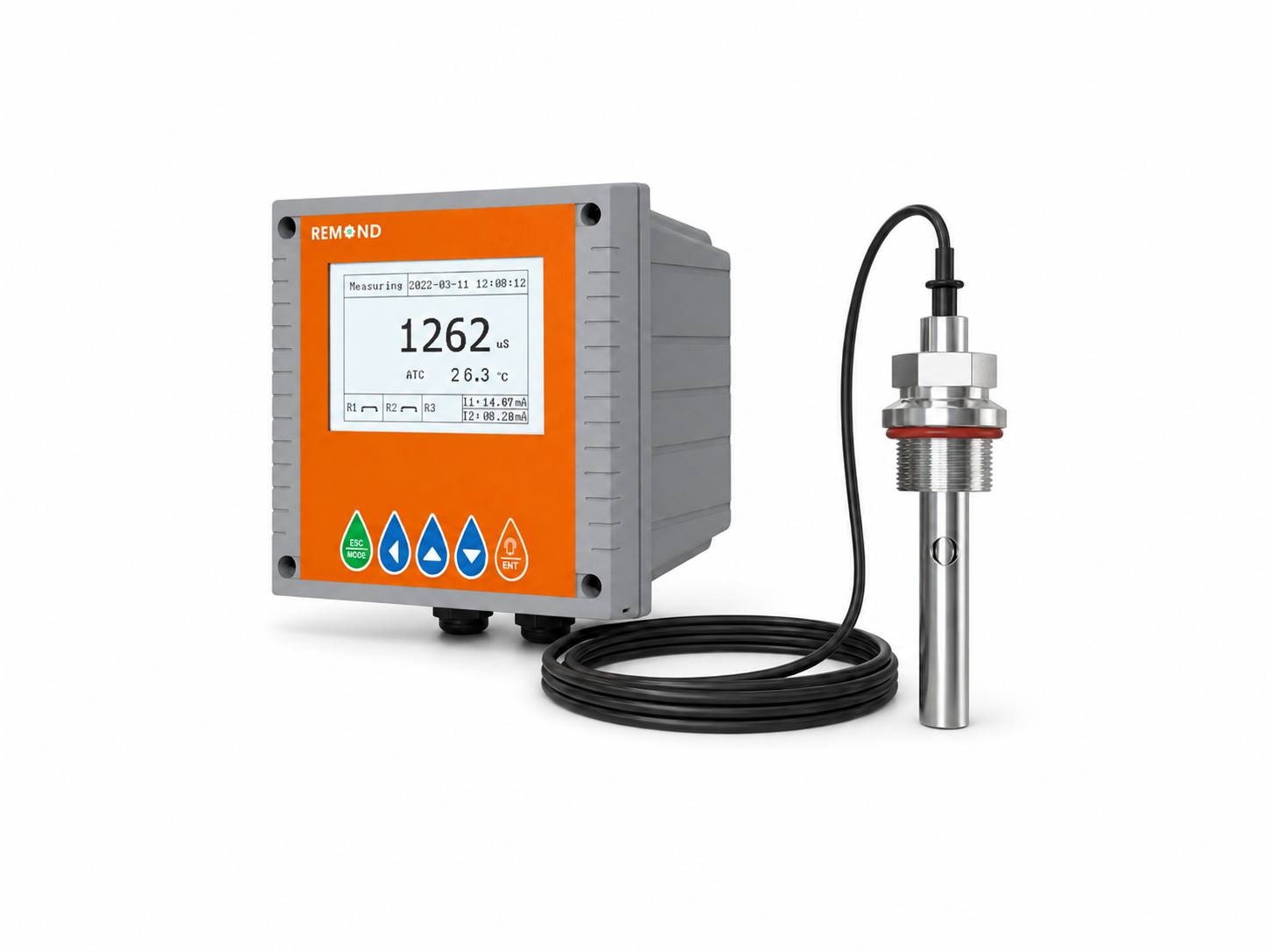

เครื่องวัดค่า EC/TDS แบบ Flow Type Panel Mount รุ่น RMD-C18 จากแบรนด์ REMOND
RMD-C18 Digital Controller เป็นเครื่องควบคุมและแสดงผลค่าการนำไฟฟ้าในน้ำ หรือ Electrical Conductivity (EC) สำหรับใช้งานร่วมกับเซนเซอร์ EC/TDS/Salinity เหมาะสำหรับระบบตรวจสอบคุณภาพน้ำ ระบบบำบัดน้ำ กระบวนการผลิต และงานควบคุมคุณภาพน้ำในอุตสาหกรรม โดยใน Catalog ระบุการใช้งานในกลุ่ม metallurgy, electric power, pharmaceutical, chemical, petroleum, water treatment และอุตสาหกรรมอื่น ๆ
- วัดค่า EC / TDS / Salinity / Resistivity รองรับหัววัด Cell Constant K = 0.01–10
- เอาต์พุต: 4–20 mA × 2, Relay × 3, RS-485 Modbus RTU
- หน้าจอ LCD, มี Auto Temp Compensation
- ใช้ไฟ 90–260 VAC, ระดับกันน้ำ IP65, ติดตั้งแบบ Panel
- เหมาะกับ น้ำบริสุทธิ์, RO, Cooling Tower, Wastewater, โรงงานอาหาร/ยา
คุณสมบัติ (Features)
- หน้าจอ LCD พร้อม backlight และเมนูภาษาอังกฤษ
- ตั้งค่าและสอบเทียบ (Calibration) ได้จากปุ่มหน้าเครื่อง
- ความแม่นยำสูง รองรับการวัดค่า EC / TDS / Salinity / Resistivity
- มีฟังก์ชันป้องกันสัญญาณรบกวน (Anti-interference Design)
- หน่วยความจำในตัวเก็บค่าการตั้งค่าไว้แม้ไฟดับ
- ระบบแจ้งเตือน Clean / Period / Alarm
- โครงสร้างกันน้ำระดับ IP65
- ติดตั้งได้ทั้งแบบ Panel, Wall, หรือ Pipe
เอาต์พุต :
-
- 1 Ch x RS-485 Modbus RTU
- 2 Ch x Analog Outputs (4-20mA, Isolated)
- 3 Ch x Relay Outputs
ในชุดประกอบด้วย
- 1 x RMD-C18 Digital Controller
- 1 x RMD-CD01 แบบ Flow Type
ข้อมูลทางเทคนิค (Technical Parameters)
| รายการ | ค่า / รายละเอียด |
|---|---|
| ฟังก์ชัน | EC / Resistivity / Salinity / TDS |
| ช่วงการวัด | 0.005 µS/cm – 2000 mS/cm (ขึ้นอยู่กับ Cell Constant) |
| ความละเอียด (Resolution) | 0.01 / 0.1 / 1 µS/cm |
| ความแม่นยำ (Accuracy) | ±1% F.S. |
| อุณหภูมิชดเชย | PT100 / NTC10K |
| ช่วงอุณหภูมิชดเชย | -10 ถึง +130 °C |
| การชดเชยอุณหภูมิ | อัตโนมัติ (Auto Compensation) |
| รีเลย์เอาต์พุต | 3 ช่อง (5 A/250 VAC หรือ 5 A/30 VDC) |
| สัญญาณอนาล็อกเอาต์พุต | 2 × 4-20 mA (Isolated, max load 500 Ω) |
| การสื่อสารข้อมูล | RS-485 (Modbus RTU 9600/19200/38400 bps) |
| หน่วยความจำข้อมูล | 500,000 logs |
| พลังงานไฟฟ้า | 90–260 VAC, <7 W |
| ระดับกันน้ำ | IP65 |
| ขนาดตัดเจาะ (Panel Cut-out) | 138 × 138 mm |
| ขนาดตัวเครื่อง (WxHxD) | 144 × 144 × 120 mm |
การใช้งาน (Application)
- ใช้วัด Conductivity / Resistivity / Salinity / TDS ในระบบ
- น้ำบริสุทธิ์ (Pure Water / RO / Deionized)
- ระบบบำบัดน้ำเสีย (Wastewater Treatment)
- โรงงานอาหาร / เครื่องดื่ม / ยา
- โรงงานเคมี / ปิโตรเลียม / โรงไฟฟ้า
Controller Spec
Sensor Specs
เนื่องจากเซนเซอร์ทั้ง 2 รุ่นนี้มีความแตกต่างหลักอยู่ที่ รูปแบบการติดตั้ง (Install Type) และ ประเภทของเกลียว (Thread) ได้แก่:
- RMD-CT01 Immersion Type เกลียวเป็น NPT3/4 สำหรับงานจุ่มแช่
- RMD-CD01 Flow-through Type เกลียวเป็น G3/4 สำหรับงานขันเข้าท่อ
เปรียบเทียบ RMD-CT01 กับ RMD-CD01
| รายการ | RMD-CT-01 | RMD-CD-01 |
|---|---|---|
| Measuring Range | 0-200 µS/cm | 0-200 µS/cm |
| Cell Constant | K=0.1 | K=0.1 |
| Accuracy | ±2%FS | ±2%FS |
| Temperature | 0-60°C | 0-60°C |
| Pressure | 0-5 bar | 0-5 bar |
| Material | SS316 | SS316 |
| Thread | NPT3/4 | G3/4 |
| Installation | Immersion | Flow-through / Pipeline |
| เหมาะกับ | ถัง / Tank | ระบบท่อ / Pipeline |
| Controller | RMD-C18 | RMD-C18 |
หลักการเลือก:
- ถ้าต้องการ จุ่มเซนเซอร์ลงในถัง → RMD-CT01
- ถ้าต้องการ ติดตั้งเข้ากับท่อให้น้ำไหลผ่าน → RMD-CD01
User Manual
EC/TDS คือเซนเซอร์/เครื่องมือสำหรับตรวจวัดคุณภาพน้ำ โดยเฉพาะงาน Hydroponics, Smart Farm, น้ำปุ๋ย และระบบบำบัดน้ำ
- EC (Electrical Conductivity) = ค่าการนำไฟฟ้าของน้ำ ใช้บอกความเข้มข้นของเกลือแร่หรือสารอาหารในน้ำ หน่วยที่พบบ่อยคือ µS/cm หรือ mS/cm
- TDS (Total Dissolved Solids) = ปริมาณของแข็งหรือแร่ธาตุที่ละลายในน้ำ หน่วย ppm หรือ mg/L
- โดยทั่วไป TDS คำนวณประมาณจากค่า EC จึงมักพบอุปกรณ์ที่ระบุว่า EC/TDS Sensor ในตัวเดียวกัน
