คำอธิบาย
โมดูลรีเลย์ 2 ช่องสำหรับรับสัญญาณควบคุมจาก PLC, Sensor, Arduino, Microcontroller หรือวงจรควบคุมต่าง ๆ สามารถเลือกการทำงานแบบ High Level Trigger หรือ Low Level Trigger ได้แยกแต่ละช่อง
คุณสมบัติเด่น
- ไฟเลี้ยง Coil DC 12V
- รีเลย์เอาต์พุต 2 ช่อง
- เลือก High Level / Low Level Trigger ได้
- ตั้งค่า Trigger แยกอิสระแต่ละช่อง
- Contact Rating 30A

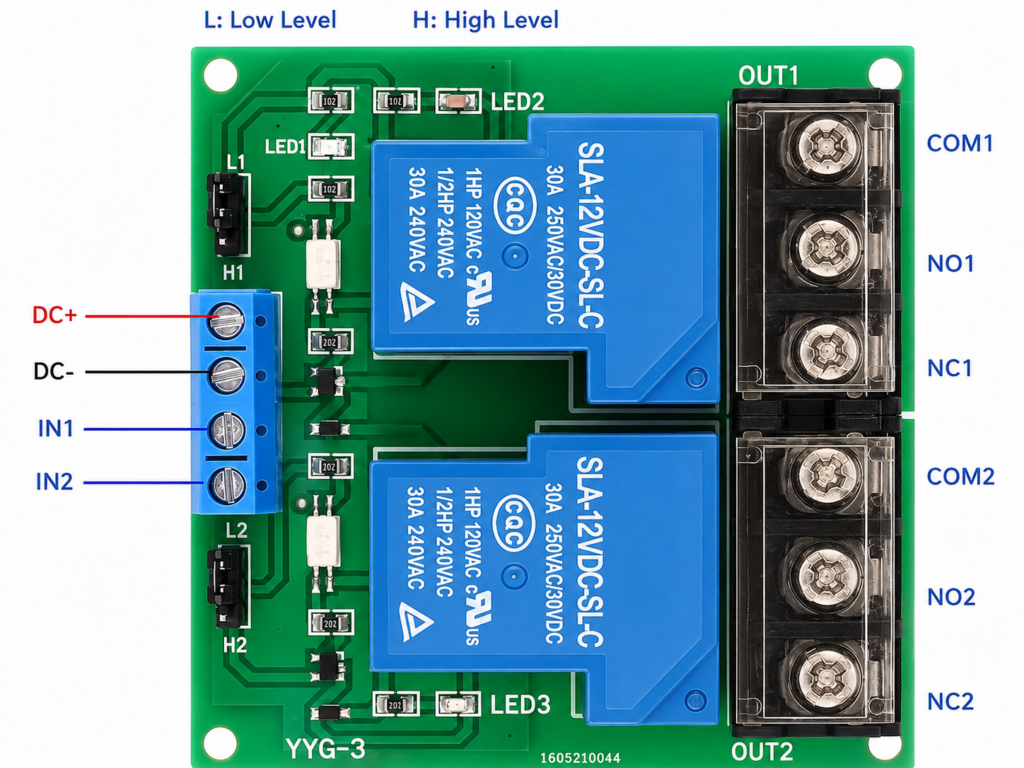

จุดเชื่อมต่อ IN
- DC+ : ไฟเลี้ยงขั้วบวก DC12V
- DC− : ไฟเลี้ยงขั้วลบ GND
- IN1 : Trigger Input ช่อง 1
- IN2 : Trigger Input ช่อง 2
จุดเชื่อมต่อ Output
- COM1 / NO1 / NC1 : Relay Output ช่อง 1
- COM2 / NO2 / NC2 : Relay Output ช่อง 2
การเลือก Trigger
- L1 / H1 : เลือก Low Level หรือ High Level Trigger ช่อง 1
- L2 / H2 : เลือก Low Level หรือ High Level Trigger ช่อง 2
Dimension
- ขนาด 69.5 × 67 × 28 mm
- รูยึด M3
การนำไปใช้งาน
- ใช้เป็นสั่งเปิด-ปิดโหลด เช่น มอเตอร์, โซลินอยด์วาล์ว, หลอดไฟ, คอนแทคเตอร์ และอุปกรณ์ไฟฟ้า โดยรับคำสั่งจาก Sensor, หรือ Microcontroller
ในชุดประกอบด้วย

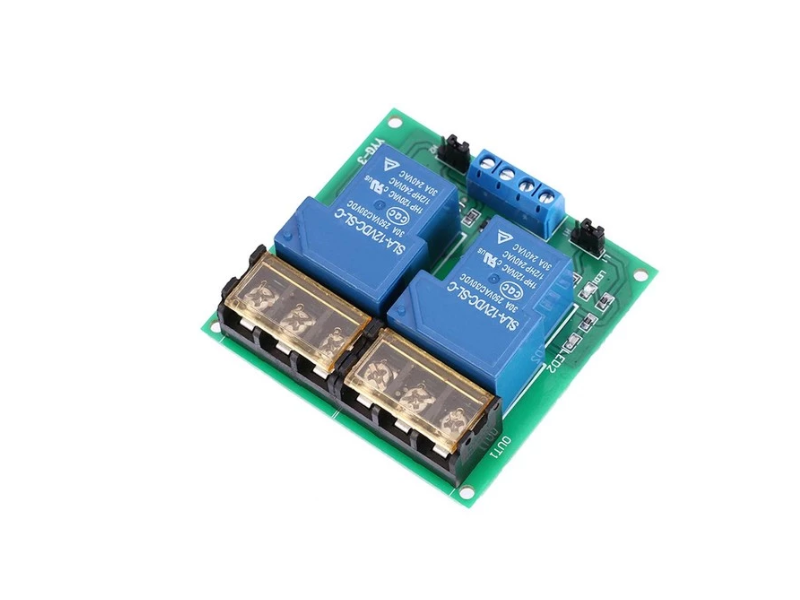

- 1pcs x YYG-3 DC12V 2-Channel High / Low Level Trigger Relay Module
