คำอธิบาย
บอร์ดพัฒนา QCA7005 เป็นแพลตฟอร์มสำหรับการพัฒนาและทดสอบระบบสื่อสาร Power Line Communication (PLC) ตามมาตรฐาน HomePlug Green PHY ซึ่งรองรับการสื่อสารสำหรับระบบชาร์จรถยนต์ไฟฟ้ามาตรฐาน CCS โดยสามารถใช้งานร่วมกับ Raspberry Pi เพื่อพัฒนาแอปพลิเคชันที่รองรับ ISO 15118 และ DIN 70121 ได้
QCA7005 EVSE สำหรับฝั่งเครื่องชาร์จ (SECC)

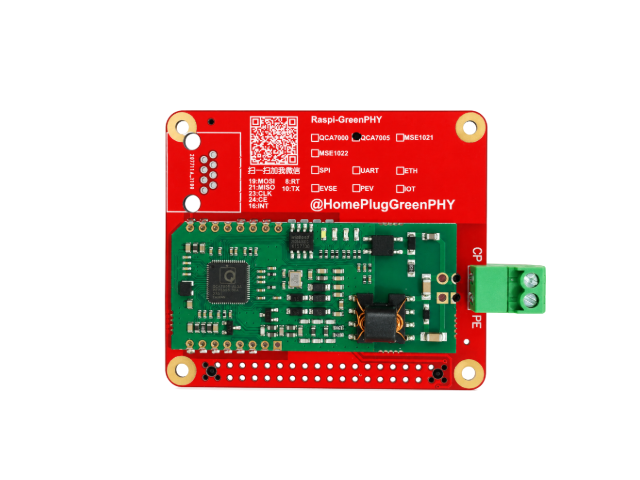

- BDDV20-2 QCA7005 EVSE + Raspberry Pi Adaptor
คุณสมบัติ
- EVSE สำหรับฝั่งเครื่องชาร์จ (SECC)
- ใช้ชิป Qualcomm QCA7005
- รองรับมาตรฐาน HomePlug Green PHY (HPGP)
- รองรับ ISO 15118
- รองรับ DIN 70121
- ใช้งานร่วมกับ Raspberry Pi 3B / 3B+ / 4B / 5
- รองรับการเชื่อมต่อผ่าน SPI และ UART
- เหมาะสำหรับการพัฒนาระบบ EVCC และ SECC
- รองรับการพัฒนา Plug & Charge และระบบชาร์จอัจฉริยะ
Differentiate between EVSE or PEV:
- Power the module separately (3.3V DC)
- PEV When the PEV module is powered on alone, the Red LED light will not light up.
- EVSE After 4 seconds of Power-on, the Red LED will light up for 10 seconds and then go out.
- After pairing, the EVSE & PEV Red LED lights will light up
| สถานะ | PEV | EVSE |
|---|---|---|
| จ่ายไฟ 3.3V เพียงอย่างเดียว | ❌ Red LED ไม่ติด | ✅ หลัง 4 วินาที ไฟติด 10 วินาที แล้วดับ |
| หลัง Pairing สำเร็จ | ✅ Red LED ติด | ✅ Red LED ติด |
หมายเหตุ: พฤติกรรมของ LED นี้ใช้สำหรับแยกประเภทของโมดูล PEV (Vehicle Side) และ EVSE (Charger Side) ก่อนเริ่มการสื่อสารผ่าน HomePlug Green PHY PLC และ ISO 15118 / DIN 70121.
This product does not provide technical support!
- Non-professionals! Please do not place an order!
ข้อควรทราบก่อนสั่งซื้อ
- สินค้านี้เป็นบอร์ดพัฒนาสำหรับผู้ที่มีความรู้ด้านอิเล็กทรอนิกส์ ระบบ Linux, Raspberry Pi, PLC และมาตรฐานการสื่อสารรถยนต์ไฟฟ้า
- สินค้าไม่มีบริการสนับสนุนด้านเทคนิค การเขียนโปรแกรม การติดตั้งไดรเวอร์ หรือการพัฒนาโปรโตคอล
- ผู้ซื้อควรสามารถตรวจสอบวงจร การจ่ายไฟ การเชื่อมต่อ และแก้ไขปัญหาเบื้องต้นได้ด้วยตนเอง
- ผู้ที่ไม่มีประสบการณ์หรือไม่มีความรู้เฉพาะทาง ไม่แนะนำให้สั่งซื้อ
- โปรดตรวจสอบให้แน่ใจว่าเลือกรุ่น PEV หรือ EVSE ถูกต้องก่อนสั่งซื้อ
Read device identification
- The following are some commands to read the QCA7000 module:
Dimension
การใช้งาน
- เครื่องชาร์จรถยนต์ไฟฟ้า AC และ DC (EV Charger)
- ระบบสื่อสารฝั่งรถยนต์ (EVCC)
- ระบบสื่อสารฝั่งเครื่องชาร์จ (SECC)
- การพัฒนาและทดสอบโปรโตคอล ISO 15118
- ระบบ Plug & Charge
- งานวิจัยด้าน Vehicle-to-Grid (V2G)
รุ่นที่มีให้เลือก
| รุ่น | การใช้งาน |
|---|---|
| QCA7000 PEV | สำหรับฝั่งรถยนต์ไฟฟ้า (EVCC) |
| QCA7000 EVSE | สำหรับฝั่งเครื่องชาร์จ (SECC) |
| QCA7005 PEV | สำหรับฝั่งรถยนต์ไฟฟ้า (EVCC) |
| QCA7005 EVSE | สำหรับฝั่งเครื่องชาร์จ (SECC) |
