BDCV30 บอร์ดโมดูลแปลง PWM เป็นแรงดัน P2V PWM to Voltage 0-10V Converter Module

คำอธิบาย

PWM to voltage module converts PWM 0%-100% to Voltage 0-10V

• แรงดันไฟฟ้าทำงานของโมดูล Voltage Input DC 12-30V
• ช่วงการแปลง PWM 0%-100%
• error 5%
• ช่วงความถี่รับสัญญาณ PWM 1 – 3Khz
• ช่วงแปลงเป็นแรงดันไฟฟ้า DC 0-10V
• ระดับ Peak-to-Peak 4.5V ถึง 10V
• จัมเปอร์พินเสียบที่ตำแหน่ง 5V สำหรับการเชื่อมต่อ CPU, MCU 5V เช่น Arduino
• จัมเปอร์พินเสียบที่ตำแหน่ง 10V สำหรับการเชื่อมต่อ PLC

PCB Dimension

• 31x33mm

Jumper 24V / 5V Setting

• Jumper 24V Shorted H คู่นอก  PWM to Voltage Output 0-10V
• Jumper 5V Shorted L คู่ใน PWM to Voltage Output 0-5V

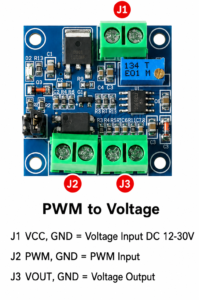

Terminal Connector

1. Terminal J1 VCC, GND = Voltage Input DC 12-30V
2. Terminal J2 PWM, GND = PWM Input
3. Terminal J3 VOUT, GND = Voltage Output 0-5V / 0-10V (H/L)

คำแนะนำการใช้งาน

1. หลังจากจ่ายไฟเมื่อไม่มีสัญญาณอินพุต เอาต์พุตจะเป็น 0V
2. เมื่อใช้งานครั้งแรก ควรทำการสอบเทียบ หาสัญญาณที่มี Duty Cycle Input 50% แล้วเชื่อมต่อกับ PWM และ GND แอมพลิจูดจะสอดคล้องกับจัมเปอร์พินที่เกี่ยวข้อง ความถี่คือ 1 – 3Khz
3. ใช้มัลติมิเตอร์วัด VOUT และ GNDมิเตอร์จะแสดงแรงดันประมาณ 5V ปรับโพเทนชิออมิเตอร์ R3 บนบอร์ดเพื่อให้มิเตอร์แสดงผล 5V ปรับเทียบสัญญาณพัลส์
4. แรงดันไฟฟ้าขาออก จะเปลี่ยนแปลงตาม Duty Cycle Input
5. สามารถปรับความแม่นยำได้โดยการปรับโพเทนชิออมิเตอร์ R3

โมดูลแปลง PWM→0–10 V การใช้งานร่วมกับ Arduino

PWM to 0–10V converter module (มีออปโตแยกวงจร)

ต่อสาย:

• Arduino D5 (PWM) → IN (PWM) ของโมดูล
• GND Arduino → GND โมดูล (ฝั่งสัญญาณ)
• OUT ของโมดูล → ขั้ว AVI/SV (0–10 V) ของ WS55-220S
• GND OUT → GND สัญญาณ ของ WS55-220S

• ตั้งความถี่ PWM ~1–3 kHz จะนิ่ง (UNO ค่าเดิม ~490 Hz ก็พอได้ แต่ 1–10 kHz จะสวยกว่า)

โค้ดตัวอย่าง: ใช้ “โมดูล PWM→0–10 V”

// Arduino UNO – คุม WS55-220S ด้วย PWM→0-10V module
const int PIN_RUN = 7;   // RUN/EN
const int PIN_DIR = 8;   // F/R
const int PIN_PWM = 5;   // PWM to converter module

// เปอร์เซ็นต์ความเร็ว -> duty PWM (0..255)
void setSpeedPercent(int pct) {
  pct = constrain(pct, 0, 100);
  int pwm = map(pct, 0, 100, 0, 255);
  analogWrite(PIN_PWM, pwm);   // ~490 Hz บน UNO; ถ้าใช้บอร์ดอื่นปรับเป็น ~1-3 kHz ได้
}

void setup() {
  pinMode(PIN_RUN, OUTPUT);
  pinMode(PIN_DIR, OUTPUT);
  pinMode(PIN_PWM, OUTPUT);

  // สมมุติ RUN เป็น Active-LOW? -> ปิดไว้ก่อน
  digitalWrite(PIN_RUN, HIGH);   // ถ้ารุ่นคุณ Active-HIGH ให้เริ่ม LOW แทน
  digitalWrite(PIN_DIR, LOW);

  setSpeedPercent(0);
  delay(300);

  // สั่ง RUN (แก้ตรรกะตามรุ่นจริง)
  digitalWrite(PIN_RUN, LOW);    // ถ้า Active-HIGH -> เปลี่ยนเป็น HIGH
  setSpeedPercent(30);           // เริ่มที่ 30%
}

void loop() {
  // เดโมเร่ง/ผ่อนจาก 20% → 80% ไปกลับ
  for (int p = 20; p <= 80; p += 5) { setSpeedPercent(p); delay(80); }
  for (int p = 80; p >= 20; p -= 5) { setSpeedPercent(p); delay(80); }

  // สลับทิศทุก ๆ รอบ
  digitalWrite(PIN_DIR, !digitalRead(PIN_DIR));
  delay(500);
}
