คำอธิบาย
หัวปลั๊กอุตสาหกรรมแบบ Push-Pull Self-Locking Connector รองรับงานสื่อสาร งานเครื่องจักร ระบบวัดคุม และอุปกรณ์อุตสาหกรรมที่ต้องการการเชื่อมต่อแน่นหนา ถอดเสียบรวดเร็ว แข็งแรง ทนต่อการสั่นสะเทือน
คุณสมบัติ
- ระบบล็อกอัตโนมัติ Push-Pull Self-Locking ถอดเสียบง่าย
- โครงสร้างโลหะแข็งแรง รองรับงานอุตสาหกรรม
- รองรับทั้งปลั๊กตัวผู้และตัวเมีย
- มีหลายรูปแบบการติดตั้ง เช่น หน้าแปลน น็อตเดี่ยว น็อตคู่ และ PCB
- รองรับจำนวน Pin หลายขนาด
- มีตัวเลือกพร้อมสายกันงอ Cable Protector
- รองรับงานสื่อสาร เครื่องมือแพทย์ ระบบวัด เครื่องจักรอัตโนมัติ และงานทหาร
- รองรับงานเชื่อมสายและ PCB Mount
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| ประเภทคอนเนคเตอร์ | Push-Pull Self-Locking Connector |
| รุ่นหลัก | FGG / EGG |
| วัสดุ | Metal Housing |
| ระบบล็อก | Push-Pull Auto Lock |
| รูปแบบการติดตั้ง | Cable Plug / Panel Socket |
| ประเภทการต่อสาย | Solder / PCB |
| จำนวน Pin | 2–30 Pin |
| ขนาดซีรีส์ | 00B / 0B / 1B / 2B / 3B / 4B |
| การใช้งาน | Signal / Power / Communication |
| การยึดหน้าแปลน | น็อตเดี่ยว / น็อตคู่ |
| Cable Clamp | รองรับหลายขนาดสาย |
ขนาด Series และจำนวน Pin รองรับ
| Series | ขนาดหัวต่อ | จำนวน Pin |
|---|---|---|
| 00B | 5mm | 2 / 3 / 4 / 5 Pin |
| 0B | 7mm | 2 / 3 / 4 / 5 / 6 / 7 / 9 Pin |
| 1B | 9mm | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 Pin |
| 2B | 12mm | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 18 / 19 / 26 Pin |
| 3B | 15mm | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 16 / 18 / 20 / 22 / 24 / 26 / 30 Pin |
รูปแบบคอนเนคเตอร์
| รุ่น | รายละเอียด |
|---|---|
| FGG | Cable Plug แบบตรง |

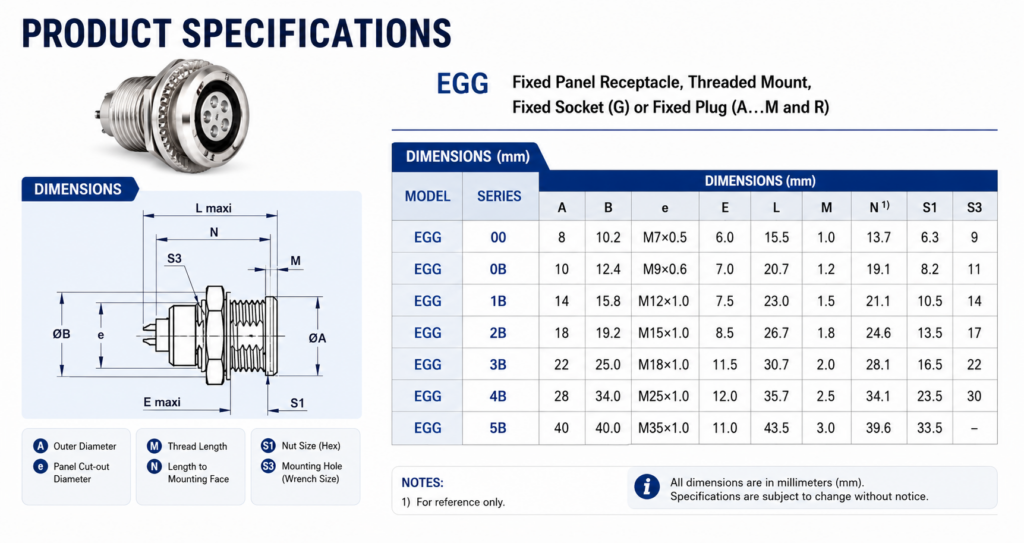

| EGG | Panel Socket แบบยึดน็อต |
การนำไปใช้งาน
- เครื่องจักรอุตสาหกรรม
- ระบบ Automation
- เครื่องมือวัดและระบบ Sensor
- อุปกรณ์ทางการแพทย์
- ระบบสื่อสาร
- ระบบกล้องและ Video Signal
- เครื่องมือทดสอบ
- อุปกรณ์ทหารและงานภาคสนาม

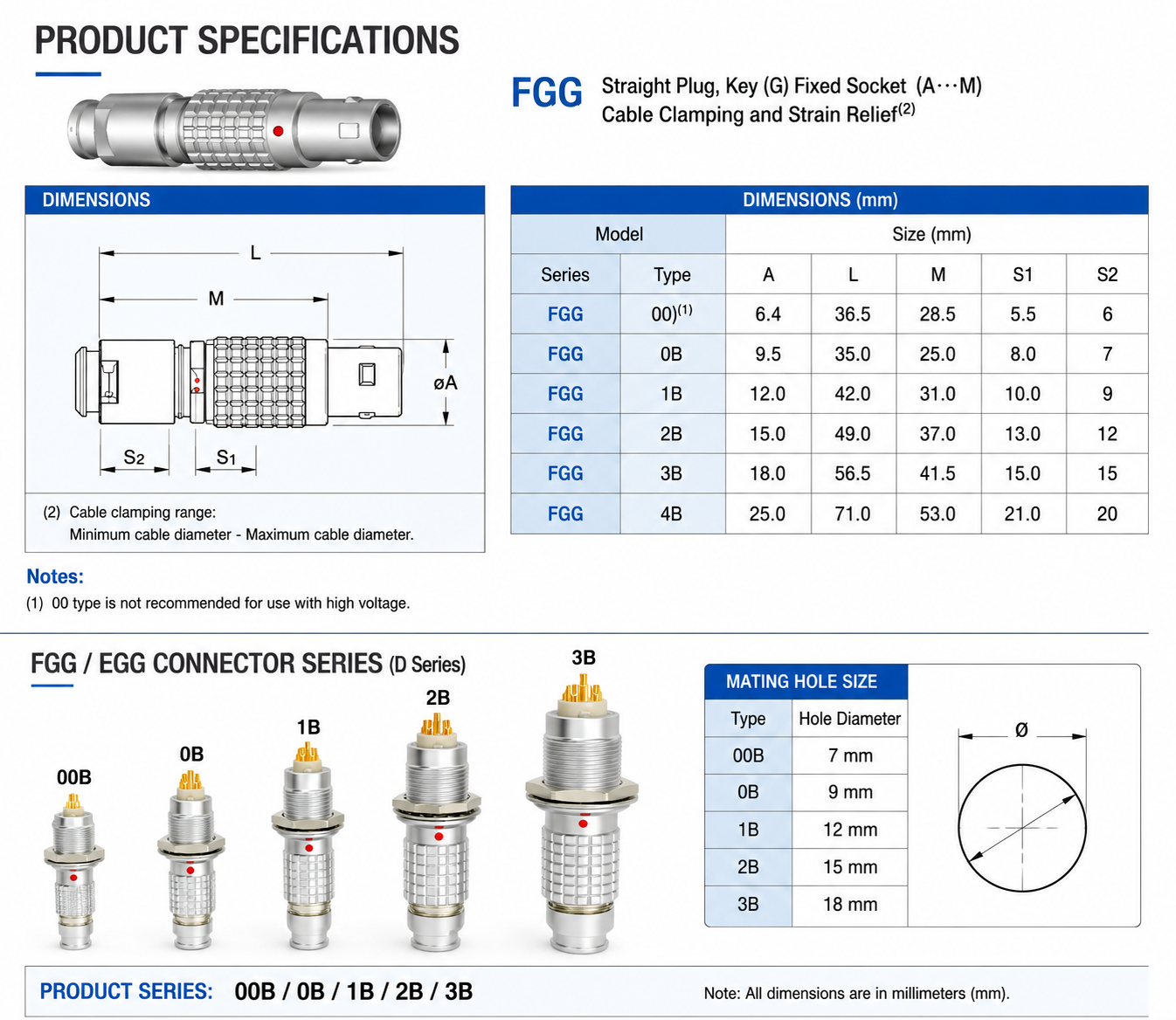

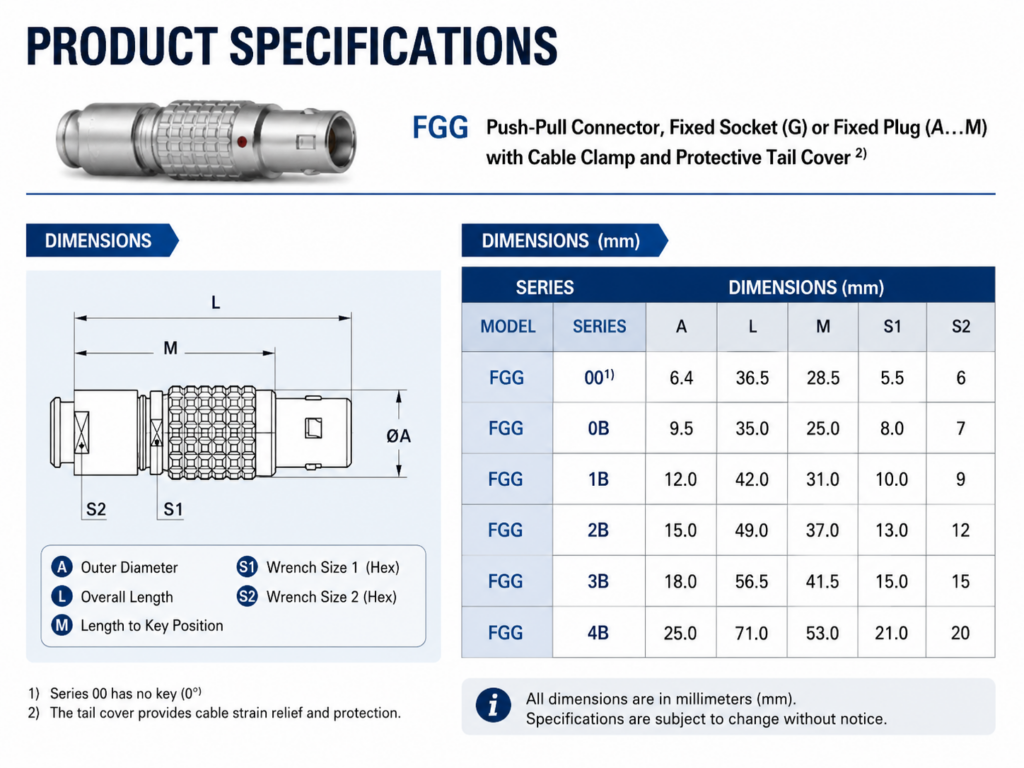

Dimension
| Series | A (mm) | L (mm) |
|---|---|---|
| 00B | 6.4 | 36.5 |
| 0B | 9.5 | 35.0 |
| 1B | 12.0 | 42.0 |
| 2B | 15.0 | 49.0 |
| 3B | 18.0 | 56.5 |
| 4B | 25.0 | 71.0 |
ในชุดประกอบด้วย
- หัวคอนเนคเตอร์
- Cable Clamp
- ฉนวน Pin
- Ground Clip
- ฝาครอบท้าย
- Nut Lock
- Housing Connector
