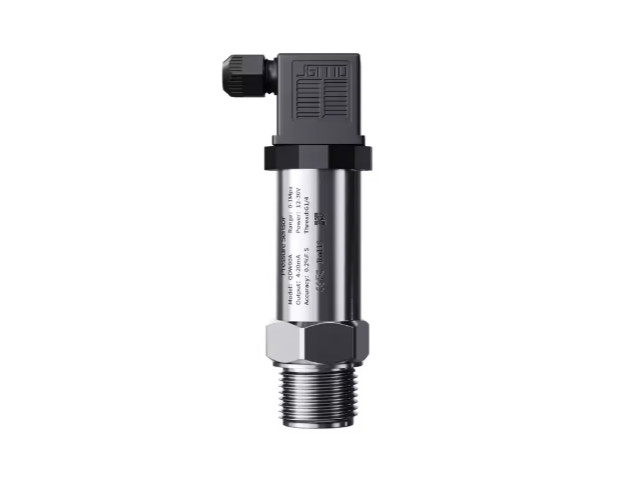

SSPS3X เซ็นเซอร์วัดความดัน Pressure Sensor Transmitter QDW90A Output Option 4-20mA/0-10V/RS485 (No display)

SSPS3X เซ็นเซอร์วัดความดัน Pressure Sensor Transmitter QDW90A Output Option 4-20mA/0-10V/RS485 (No display)

หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

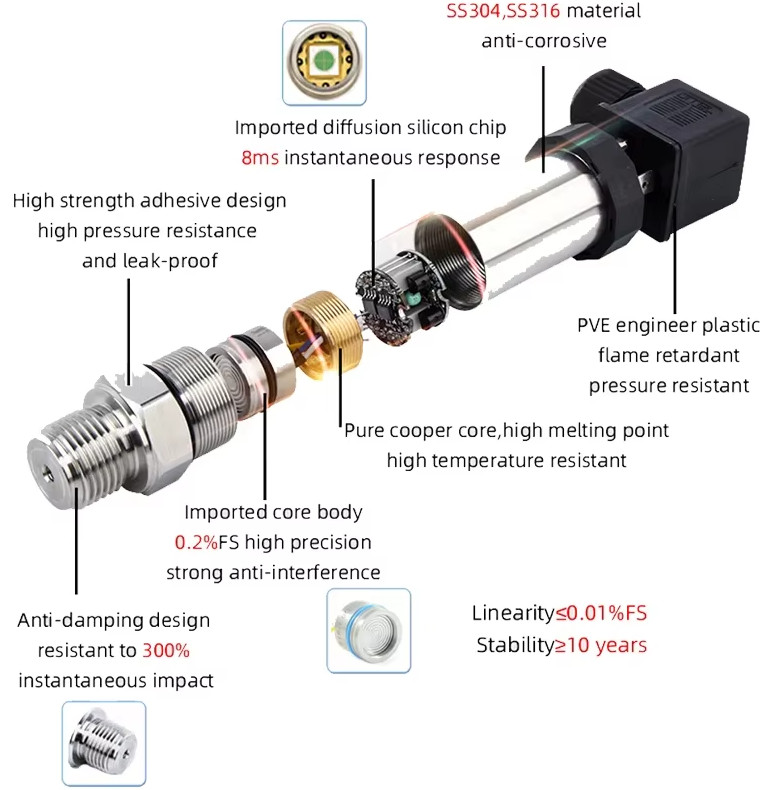

Pressure Sensor Transducer วัสดุเซ็นเซอร์แบบเซรามิก แข็งแรง ทนทานต่อการกัดกร่อน การสั่นสะเทือน และแรงกระแทก ความแม่นยำ: ±1% FS ค่าความเสถียรของศูนย์: ±2% ไม่ต้องปรับแต่งหน้างาน (Factory Calibrated) ออกแบบกะทัดรัด ทนสภาพแวดล้อมอุตสาหกรรม (IP65) รองรับแรงดันเกิน: 150% ของช่วงวัด, แรงดันล้มเหลวที่ 200% เหมาะสำหรับใช้งาน ระบบวัดแรงดันอากาศ ระบบ HVAC เครื่องจักรในสายอาหาร-ยา เครื่องจักรในงานเกษตร เครื่องทำความเย็น (Refrigeration) ระบบวัดแรงดันน้ำและน้ำมัน

  • Measuring range -0.1~100MPa Customization
  • Compensated temperature -10-70°C
  • Ambient temperature -20 – 85°C
  • Enclosure protection  IP65
  • Pressure type Gauge, absolute, negative pressure
  • Zero temperature drift +0.03% FS/°C
  • Sensitivity temperature drift +0.03% FS/°C
  • Overload pressure 200% FS

Example Ordering Code

Ordering Code QDW90A 0-500 Bar DC24V G O4 P3 G5

  • QDW90A DC24V Range: 0 – 500 bar G O4 P3 G5 Thread Size NPT 1/4
  • W Range 0-500 Bar
  • V Power Supply DC24V (DC12 – 36V)
  • G Guage
  • O4 Output Signals RS485
  • P3 Accuracy 0.2% FS
  • G5 Thread Size NPT 1/4
  •  –

หมายเหตุ

  • 1 MPa = 10 Bar
  • 20 MPa × 10 = 200 Bar

Thread Size

  • G1: M20x1.5
  • G2: G 1/2
  • G3: G 1/4
  • G4: M14x1.5
  • G5: NPT 1/4
  • G6: PT 1/4
  • G7: NPT 1/2
  • G8: G 1/4

เกลียว

  • * NPT เป็นเกลียวมาตรฐานอเมริกา (National Pipe Thread Taper) เกลียวเรียว (Taper) คือขนาดเส้นผ่านศูนย์กลางของเกลียวจะค่อยๆ เล็กลง มักใช้ในงานระบบท่อประปาและแก๊ส
  • * G เป็นเกลียวมาตรฐานอังกฤษ (British Standard Pipe Parallel – BSPP)  เกลียวตรง (Parallel) คือขนาดเส้นผ่านศูนย์กลางของเกลียวเท่ากันตลอด มักใช้ในงานระบบไฮดรอลิกและนิวเมติก

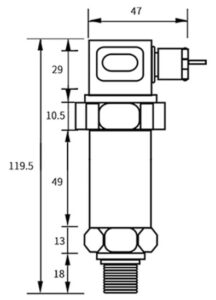

Dimension

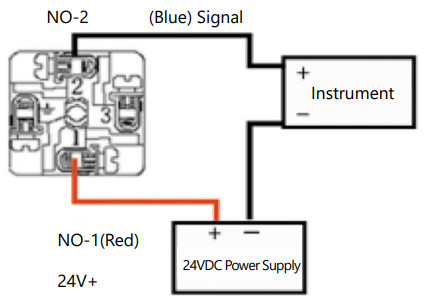

Electrical Wiring Connection O1 = 4-20mA

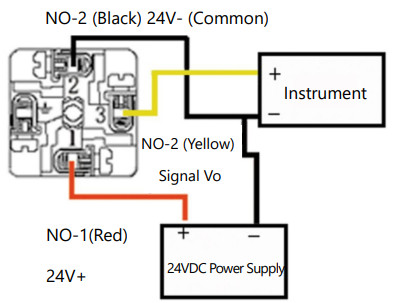

Electrical Wiring Connection O2 = 0-10V

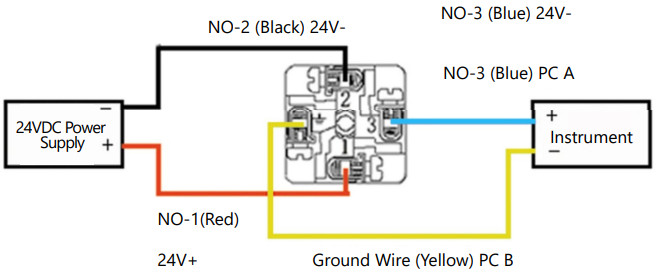

Electrical Wiring Connection O4 = RS485

RS485 MODBUS RTU – Level Sensor & Pressure Sensor Communication Protocol

Pressure Sensor Transmitter QDW90A-O4 0-500Bar Output RS485

1. ข้อมูลทั่วไป

เซนเซอร์รองรับการสื่อสารผ่าน MODBUS RTU ด้วยการเชื่อมต่อแบบ RS485 Half-Duplex ซึ่งเป็นมาตรฐานที่ใช้กันอย่างแพร่หลายในระบบอุตสาหกรรม

2. การตั้งค่าพอร์ตอนุกรม (Serial Port Settings)

  • Parity: None
  • Data Bits: 8 bits
  • Stop Bit: 1 bit
  • ค่า Baud Rate ที่รองรับ:
    • 1200
    • 2400
    • 4800
    • 9600 (ค่ามาตรฐาน)
    • 19200
  • รูปแบบการตั้งค่าโดยทั่วไป: 9600,N,8,1

3. รูปแบบข้อมูล (Data Format)

  • การสื่อสารใช้ข้อมูลแบบ Double-Byte (16-bit)
  • การเขียนค่า Floating-Point จำเป็นต้องพิจารณา ตำแหน่งทศนิยม เพื่อให้ข้อมูลถูกต้องตามขนาดจริง
  • การตรวจสอบความถูกต้องของข้อมูลใช้ CRC-16 โดยใช้ Polynomial 0xA001

แนวปฏิบัติ (Revised Instructions) สำหรับการปรับ-ตั้งค่าทรานสมิตเตอร์ (MODBUS Pressure Transmitter)

  1. การปรับ Baud Rate

    • หลังจากโฮสต์ส่งคำสั่งเปลี่ยน baud rate ทรานสมิตเตอร์จะตอบกลับด้วยข้อมูลที่แสดงค่า baud rate ใหม่ แล้วจึงสลับไปใช้ baud rate นั้นทันที

  2. การปรับ Address (ID อุปกรณ์)

    • เมื่อเปลี่ยน address ทรานสมิตเตอร์จะส่งค่าตอบกลับโดยอ้างอิง address เดิม ก่อนจะเปลี่ยนไปใช้ address ใหม่โดยอัตโนมัติหลังตอบกลับเสร็จ

  3. คำสั่ง “Save & Reply Factory”

    • อุปกรณ์จะคืนค่าตั้งต้น (original values) เพื่อยืนยันว่าได้รับคำสั่งจากโฮสต์และบันทึกการตั้งค่าเรียบร้อยแล้ว

  4. การ Restore ค่าโรงงาน

    1. ค่า address, baud rate และข้อมูลคาลิเบรชันที่เซตไว้จากโรงงานอาจไม่ตรงกับที่ผู้ใช้ปรับเอง

    2. หลัง Factory Reset ต้องสแกนหาอุปกรณ์ใหม่ทุกครั้ง เพื่อให้แน่ใจว่าโฮสต์สื่อสารกับ address / baud rate ที่ถูกต้อง

  5. สิทธิ์ที่ผู้ใช้ทั่วไปเปลี่ยนได้

    • (1) Address

    • (2) Baud rate

    • (3) Zero offset

    ห้ามเปลี่ยนค่าคาลิเบรชันอื่น ๆ

  6. ข้อห้ามเกี่ยวกับคาลิเบรชัน

    • ผู้ใช้ทั่วไป ห้าม ส่งคำสั่งแก้ไขข้อมูลคาลิเบรชันเอง

    • หากจำเป็นต้องคาลิเบรต ต้องใช้ซอฟต์แวร์เฉพาะของบริษัทเท่านั้น มิฉะนั้นทรานสมิตเตอร์จะตอบกลับด้วยโค้ดคำสั่งผิดปกติ

  7. การตีความข้อมูลทศนิยม (Shaped Data Representation)

    • หากอ่านค่าได้เป็น “6000” และระบุ ตำแหน่งทศนิยม = 3 ให้คำนวณ:

      6000÷103=6.000 6000 \div 10^{3} = 6.000

    • โปรแกรมของโฮสต์ต้องแบ่งตำแหน่งทศนิยมตามที่กำหนดก่อนแสดงผล

  8. การแสดงค่าลบ (Negative Values Representation)

    • ค่าลบในโปรโตคอลนี้จะถูกเข้ารหัสโดยใช้ วิธีการแบบ Two’s Complement (การเติมค่ากลับสอง)

    • เมื่อนำข้อมูลที่อ่านได้มาแปลงค่า จะต้องตีความเลขฐาน 16 เป็น signed integer โดยอ้างอิงการเข้ารหัสแบบ Two’s Complement เช่น:

      ค่าที่อ่านได้ (Hex) ค่าที่แท้จริง (Decimal)
      FF38 -200
      FE70 -400
      000A +10

    • ดังนั้นเมื่อเจอค่าที่สูงกว่า 7FFF (หรือ 32767) ต้องแปลงกลับเป็นค่าลบตามหลักของ two’s complement (เช่น 0xFF38 → -200)

  9. โปรแกรมตรวจสอบข้อมูล (Evaluation Software)

      • สำหรับการตรวจสอบหรือยืนยันค่าที่อ่านได้จากทรานสมิตเตอร์โดยละเอียด กรุณาใช้งาน ซอฟต์แวร์ตรวจสอบ (Evaluation Software) ที่จัดทำโดยบริษัท

      • ซอฟต์แวร์นี้รองรับการอ่านและวิเคราะห์ค่าทั้งในรูปแบบ Integer และ Floating Point ตามมาตรฐานของอุปกรณ์

    2. รูปแบบข้อมูลทศนิยมแบบ IEEE754 (Floating Point Output)

สรุปสั้น ๆ:

  • เปลี่ยนได้สามอย่าง — Address, Baud rate, Zero offset
  • การ factory reset ต้องสแกนอุปกรณ์ใหม่
  • ห้ามยุ่งกับค่าคาลิเบรชัน ยกเว้นใช้ซอฟต์แวร์ของผู้ผลิต
  • ค่าที่อ่านออกมักเป็นเลขเต็ม “6000” ให้หารด้วย 10^ตำแหน่งทศนิยมก่อนใช้จริง
