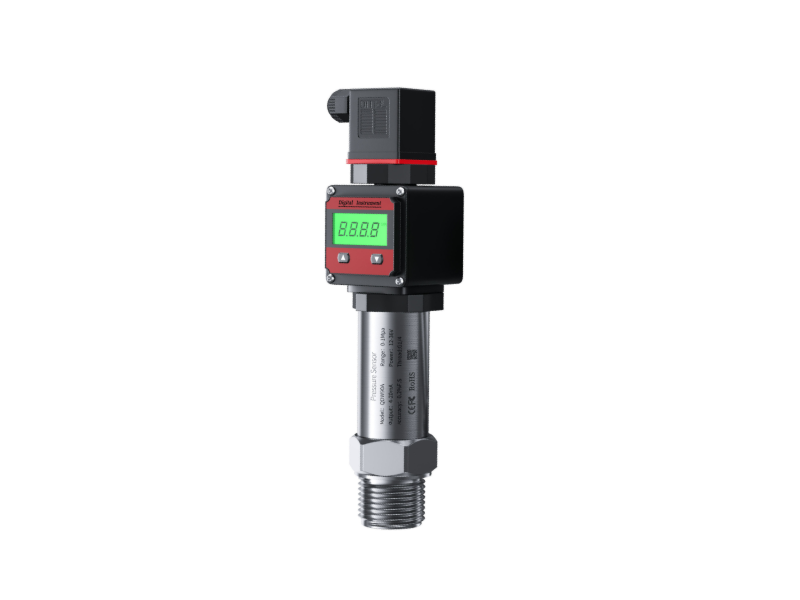

SSPS4X-O4-500 เซนเซอร์วัดความดัน Pressure Sensor Transmitter QDW90A-O4 LCD Display Output Modbus RTU RS485

คำอธิบาย

Pressure Sensor Transducer วัสดุเซ็นเซอร์แบบเซรามิก แข็งแรง ทนทานต่อการกัดกร่อน การสั่นสะเทือน และแรงกระแทก ความแม่นยำ: ±1% FS ค่าความเสถียรของศูนย์: ±2% ไม่ต้องปรับแต่งหน้างาน (Factory Calibrated) ออกแบบกะทัดรัด ทนสภาพแวดล้อมอุตสาหกรรม (IP65) รองรับแรงดันเกิน: 150% ของช่วงวัด, แรงดันล้มเหลวที่ 200% เหมาะสำหรับใช้งาน ระบบวัดแรงดันอากาศ ระบบ HVAC เครื่องจักรในสายอาหาร-ยา เครื่องจักรในงานเกษตร เครื่องทำความเย็น (Refrigeration) ระบบวัดแรงดันน้ำและน้ำมัน

คุณสมบัติเด่น

• วัสดุเซ็นเซอร์แบบเซรามิก แข็งแรง ทนการกัดกร่อน
• Factory Calibrated ไม่ต้องปรับแต่งหน้างาน
• ค่าความแม่นยำเลือกได้ เช่น 0.2% FS หรือ ±1% FS ตามรุ่น
• รองรับแรงดันเกิน เหมาะกับงานอุตสาหกรรม
• มาตรฐานป้องกัน IP65
• มีจอ LCD Display สำหรับดูค่าหน้างาน

สเปกสินค้า (Specifications)

• Product Type: Pressure Sensor Transmitter
• Model: QDW90A
• ช่วงวัดแรงดัน: -0.1 ถึง 100MPa สามารถเลือกช่วงวัดได้

  • ตัวอย่างช่วงวัด: 0-500 Bar
• Power Supply: DC24V หรือ DC12-36V
• Pressure Type: Gauge, Absolute, Negative Pressure
• Accuracy: P3 0.2% FS หรือตามรุ่น
• Compensated Temperature: -10 ถึง 70°C
• Ambient Temperature: -20 ถึง 85°C
• Enclosure Protection: IP65
• Zero Temperature Drift: ±0.03% FS/°C
• Sensitivity Temperature Drift: ±0.03% FS/°C
• Overload Pressure: 150% ถึง 200% FS ตามรุ่น

Bar เป็นหน่วยที่นิยมมากในระบบลม ระบบไฮดรอลิก และเครื่องจักร

ค่าความสัมพันธ์

• 1 Bar = 100,000 Pa
• 1 Bar = 100 KPa
• 1 Bar = 0.1 MPa

แรงดันบรรยากาศทั่วไปประมาณ 1 Bar

Bar
หน่วยแรงดันที่นิยมในงานอุตสาหกรรม ระบบลม และไฮดรอลิก
1 Bar = 100,000 Pa = 14.5 PSI

PSI (Pound per Square Inch)
หน่วยแรงดันแบบอเมริกัน นิยมใช้กับปั๊มลม ยางรถยนต์ และระบบลม
1 PSI = 6.895 KPa

Pascal (Pa)
หน่วยแรงดันมาตรฐาน SI ใช้ในงานวิศวกรรมและเซนเซอร์
1 MPa = 1,000,000 Pa = 10 Bar

Example Ordering Code

Output RS485 Ordering Code QDW90A 0-500 Bar DC24V G O4 P3 G5

SSPS4X-O4-500

• QDW90A DC24V Range: 0 – 500 bar G O4 P3 G5 Thread Size NPT 1/4
• W Range 0-500 Bar
• V Power Supply DC24V (DC12 – 36V)
• G Guage
• O4 Output RS485
• P3 Accuracy 0.2% FS
• G5 Thread Size NPT 1/4
• LCD Display

ข้อมูลแปลงหน่วย

• 1 MPa = 10 Bar
• 20 MPa = 200 Bar

Thread Size

• G1: M20x1.5
• G2: G 1/2
• G3: G 1/4
• G4: M14x1.5
• G5: NPT 1/4
• G6: PT 1/4
• G7: NPT 1/2
• G8: G 1/4

เกลียวมาตรฐาน

• * NPT เป็นเกลียวมาตรฐานอเมริกา (National Pipe Thread Taper) เกลียวเรียว (Taper) คือขนาดเส้นผ่านศูนย์กลางของเกลียวจะค่อยๆ เล็กลง มักใช้ในงานระบบท่อประปาและแก๊ส
• * G เป็นเกลียวมาตรฐานอังกฤษ (British Standard Pipe Parallel – BSPP)  เกลียวตรง (Parallel) คือขนาดเส้นผ่านศูนย์กลางของเกลียวเท่ากันตลอด มักใช้ในงานระบบไฮดรอลิกและนิวเมติก

Electrical Wiring Connection

• O2: 0-10V
• O4: RS485

Dimension

แนวปฏิบัติ (Revised Instructions) สำหรับการปรับ-ตั้งค่าทรานสมิตเตอร์ (MODBUS Pressure Transmitter)

1. การปรับ Baud Rate หลังจากโฮสต์ส่งคำสั่งเปลี่ยน baud rate ทรานสมิตเตอร์จะตอบกลับด้วยข้อมูลที่แสดงค่า baud rate ใหม่ แล้วจึงสลับไปใช้ baud rate นั้นทันที

2. การปรับ Address (ID อุปกรณ์) เมื่อเปลี่ยน address ทรานสมิตเตอร์จะส่งค่าตอบกลับโดยอ้างอิง address เดิม ก่อนจะเปลี่ยนไปใช้ address ใหม่โดยอัตโนมัติหลังตอบกลับเสร็จ

3. คำสั่ง “Save & Reply Factory” อุปกรณ์จะคืนค่าตั้งต้น (original values) เพื่อยืนยันว่าได้รับคำสั่งจากโฮสต์และบันทึกการตั้งค่าเรียบร้อยแล้ว

4. การ Restore ค่าโรงงาน ค่า address, baud rate และข้อมูลคาลิเบรชันที่เซตไว้จากโรงงานอาจไม่ตรงกับที่ผู้ใช้ปรับเอง หลัง Factory Reset ต้องสแกนหาอุปกรณ์ใหม่ทุกครั้ง เพื่อให้แน่ใจว่าโฮสต์สื่อสารกับ address / baud rate ที่ถูกต้อง

   • (1) Address

   • (2) Baud rate

   • (3) Zero offset

     สิทธิ์ที่ผู้ใช้ทั่วไปเปลี่ยนได้ห้ามเปลี่ยนค่าคาลิเบรชันอื่น ๆ

5. ข้อห้ามเกี่ยวกับคาลิเบรชัน

   • ผู้ใช้ทั่วไป ห้าม ส่งคำสั่งแก้ไขข้อมูลคาลิเบรชันเอง

   • หากจำเป็นต้องคาลิเบรต ต้องใช้ซอฟต์แวร์เฉพาะของบริษัทเท่านั้น มิฉะนั้นทรานสมิตเตอร์จะตอบกลับด้วยโค้ดคำสั่งผิดปกติ

6. การตีความข้อมูลทศนิยม (Shaped Data Representation)

   • หากอ่านค่าได้เป็น “6000” และระบุ ตำแหน่งทศนิยม = 3 ให้คำนวณ:

     6000÷103=6.000 6000 \div 10^{3} = 6.0006000÷103=6.000

   • โปรแกรมของโฮสต์ต้องแบ่งตำแหน่งทศนิยมตามที่กำหนดก่อนแสดงผล

7. การแสดงค่าลบ (Negative Values Representation)

   • ค่าลบในโปรโตคอลนี้จะถูกเข้ารหัสโดยใช้ วิธีการแบบ Two’s Complement (การเติมค่ากลับสอง)

   • เมื่อนำข้อมูลที่อ่านได้มาแปลงค่า จะต้องตีความเลขฐาน 16 เป็น signed integer โดยอ้างอิงการเข้ารหัสแบบ Two’s Complement เช่น:

     ค่าที่อ่านได้ (Hex)	ค่าที่แท้จริง (Decimal)
     FF38	-200
     FE70	-400
     000A	+10

   • ดังนั้นเมื่อเจอค่าที่สูงกว่า 7FFF (หรือ 32767) ต้องแปลงกลับเป็นค่าลบตามหลักของ two’s complement (เช่น 0xFF38 → -200)

8. โปรแกรมตรวจสอบข้อมูล (Evaluation Software)

• 9. • สำหรับการตรวจสอบหรือยืนยันค่าที่อ่านได้จากทรานสมิตเตอร์โดยละเอียด กรุณาใช้งาน ซอฟต์แวร์ตรวจสอบ (Evaluation Software) ที่จัดทำโดยบริษัท

     • ซอฟต์แวร์นี้รองรับการอ่านและวิเคราะห์ค่าทั้งในรูปแบบ Integer และ Floating Point ตามมาตรฐานของอุปกรณ์

  10. รูปแบบข้อมูลทศนิยมแบบ IEEE754 (Floating Point Output)

---

สรุป:

• เปลี่ยนได้สามอย่าง — Address, Baud rate, Zero offset
• การ factory reset ต้องสแกนอุปกรณ์ใหม่
• ห้ามยุ่งกับค่าคาลิเบรชัน ยกเว้นใช้ซอฟต์แวร์ของผู้ผลิต
• ค่าที่อ่านออกมักเป็นเลขเต็ม “1000” ให้หารด้วย 10^ตำแหน่งทศนิยมก่อนใช้จริง
