คำอธิบาย
Pressure Sensor Transducer วัสดุเซ็นเซอร์แบบเซรามิก แข็งแรง ทนทานต่อการกัดกร่อน การสั่นสะเทือน และแรงกระแทก ความแม่นยำ: ±1% FS ค่าความเสถียรของศูนย์: ±2% ไม่ต้องปรับแต่งหน้างาน (Factory Calibrated) ออกแบบกะทัดรัด ทนสภาพแวดล้อมอุตสาหกรรม (IP65) รองรับแรงดันเกิน: 150% ของช่วงวัด, แรงดันล้มเหลวที่ 200% เหมาะสำหรับใช้งาน ระบบวัดแรงดันอากาศ ระบบ HVAC เครื่องจักรในสายอาหาร-ยา เครื่องจักรในงานเกษตร เครื่องทำความเย็น (Refrigeration) ระบบวัดแรงดันน้ำและน้ำมัน
- Measuring range -0.1~100MPa Customization
- Compensated temperature -10-70°C
- Ambient temperature -20 – 85°C
- Enclosure protection IP65
- Pressure type Gauge, absolute, negative pressure
- Zero temperature drift +0.03% FS/°C
- Sensitivity temperature drift +0.03% FS/°C
- Overload pressure 200% FS
Example Ordering Code
Output 4-20mA Ordering Code QDW90A 0-500 Bar DC24V G O1 P3 G5
- QDW90A DC24V Range: 0 – 500 bar G O4 P3 G5 Thread Size NPT 1/4
- W Range 0-500 Bar
- V Power Supply DC24V (DC12 – 36V)
- G Guage
- O1 Output Signals 4-20mA
- P3 Accuracy 0.2% FS
- G5 Thread Size NPT 1/4
- LCD Display
หมายเหตุ
- 1 MPa = 10 Bar
- 20 MPa × 10 = 200 Bar
Thread Size
- G1: M20x1.5
- G2: G 1/2
- G3: G 1/4
- G4: M14x1.5
- G5: NPT 1/4
- G6: PT 1/4
- G7: NPT 1/2
- G8: G 1/4
* NPT เป็นเกลียวมาตรฐานอเมริกา (National Pipe Thread Taper) เกลียวเรียว (Taper) คือขนาดเส้นผ่านศูนย์กลางของเกลียวจะค่อยๆ เล็กลง มักใช้ในงานระบบท่อประปาและแก๊ส
* G เป็นเกลียวมาตรฐานอังกฤษ (British Standard Pipe Parallel – BSPP) เกลียวตรง (Parallel) คือขนาดเส้นผ่านศูนย์กลางของเกลียวเท่ากันตลอด มักใช้ในงานระบบไฮดรอลิกและนิวเมติก

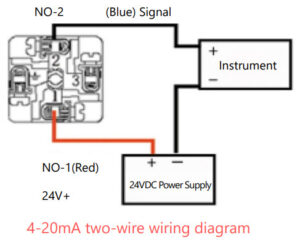

Electrical Wiring Connection
- O1: 4-20mA
Dimension
ต้องการ Output สามารถแจ้งได้ครับ
- O1 Analog Signals Output 4-20mA
- O2 Analog Signals Output 0-10V
- O4 Digital Output RS485
