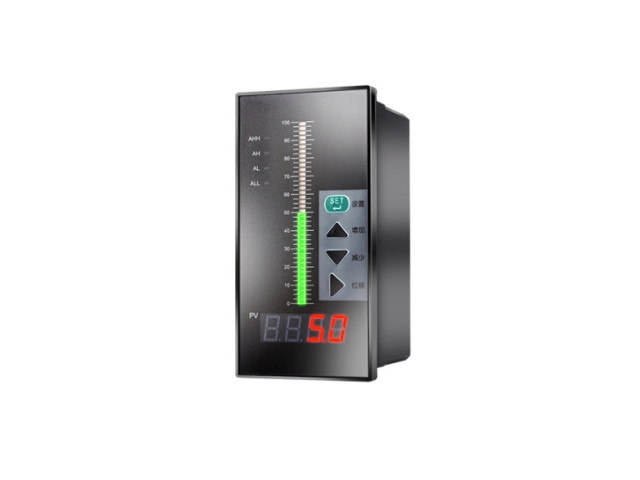

คำอธิบาย
Technical Specifications
| รายการ | ข้อมูล |
|---|---|
| Panel Size | 80×160 mm |
| LED Size | 0.52 นิ้ว (สีแดง) |
| Overall Dimension | 80×160×93 mm |
| Opening Dimension | 76×152 mm |
| Orientation | แนวตั้ง (Vertical) |
การใช้งาน:
- เหมาะสำหรับติดตั้งบนแผงควบคุมที่มีช่องเปิดขนาด 76×152 mm
- ความลึกของตัวอุปกรณ์คือ 93 mm
- การแสดงผลเป็นตัวเลขสีแดง ขนาดตัวเลข 0.52 นิ้ว
สัญญาณอินพุตรองรับหลายประเภท:
- อะนาล็อก กระแส: 4-20mA
สัญญาณเอาต์พุต: Option
- อะนาล็อก กระแส: 4-20mA
- รีเลย์เอาต์พุต: 2-way หรือ 4-way (AC220V/3A หรือ DC24V/5A)
- ดิจิตอล พอร์ตสื่อสาร: RS485
ค่าความแม่นยำ:
-
±0.5% FS
ช่วงการวัด:
-
แสดงค่าได้ในช่วง -1999 ถึง +9999
แหล่งจ่ายไฟ:
-
DC 24V หรือ AC220V

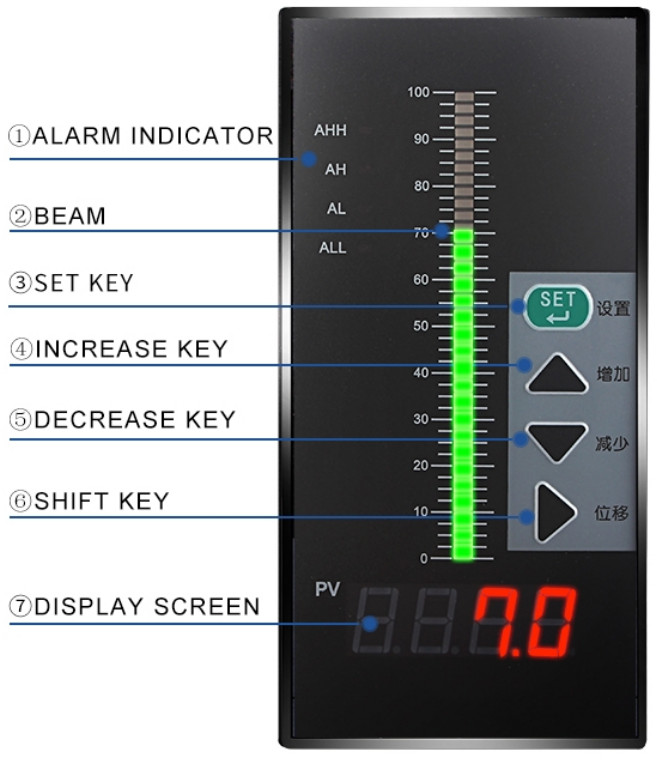

การแสดงผล:
- จอ LED ความสว่างสูง
- แสดงค่าที่วัดได้ / ค่าที่ตั้งไว้ / AH-AL alarm
Panel Option
| Panel Size (mm) | LED Size (inches) | Overall Dimension (mm) | Opening Dimension (mm) | Orientation |
| 48×48 | 0.36″ (red) | 48×48×110 | 45×45 | Square |
| 48×96 | 0.39″ (red) | 48×96×110 | 45×92 | Vertical |
| 96×48 | 0.52″ (red) | 96×48×110 | 92×45 | Horizontal |
| 72×72 | 0.52″ (red) | 72×72×110 | 68×68 | Square |
| 96×96 | 0.80″ (red) | 96×96×110 | 92×92 | Square |
| 80×160 | 0.52″ (red) | 80×160×93 | 76×152 | Vertical |
| 160×80 | 0.80″ (red) | 160×80×93 | 152×76 | Horizontal |
หมายเหตุเพิ่มเติม:
- ขนาด LED (LED Size) ระบุขนาดความสูงของตัวเลขแสดงผล
- ขนาดเจาะรู (Opening Dimension) เป็นขนาดที่ควรตัดหรือเว้นไว้บนแผงควบคุมเพื่อใส่อุปกรณ์ได้พอดี
- การระบุทิศทาง (horizontal / vertical / square) เป็นการบอกการใช้งานตามแนวของจอแสดงผล
- หากคุณต้องการให้ช่วยเลือกขนาดที่เหมาะกับพื้นที่ติดตั้ง หรือเทียบกับสินค้ารุ่นอื่น สามารถแจ้งขนาดพื้นที่และลักษณะ
วิธีการตั้งค่า:
- ตั้งค่าผ่านปุ่มหน้าจอ
- ล็อกรหัสผ่านเพื่อป้องกันการแก้ไข
- ค่าถูกบันทึกแม้ปิดเครื่อง

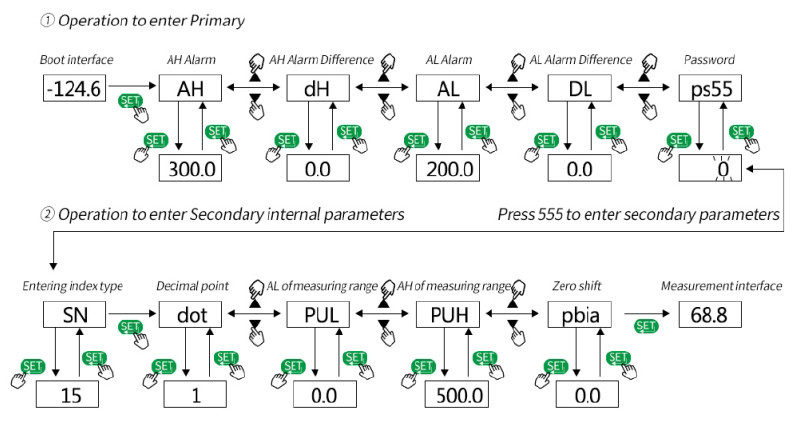

Operation flow chart

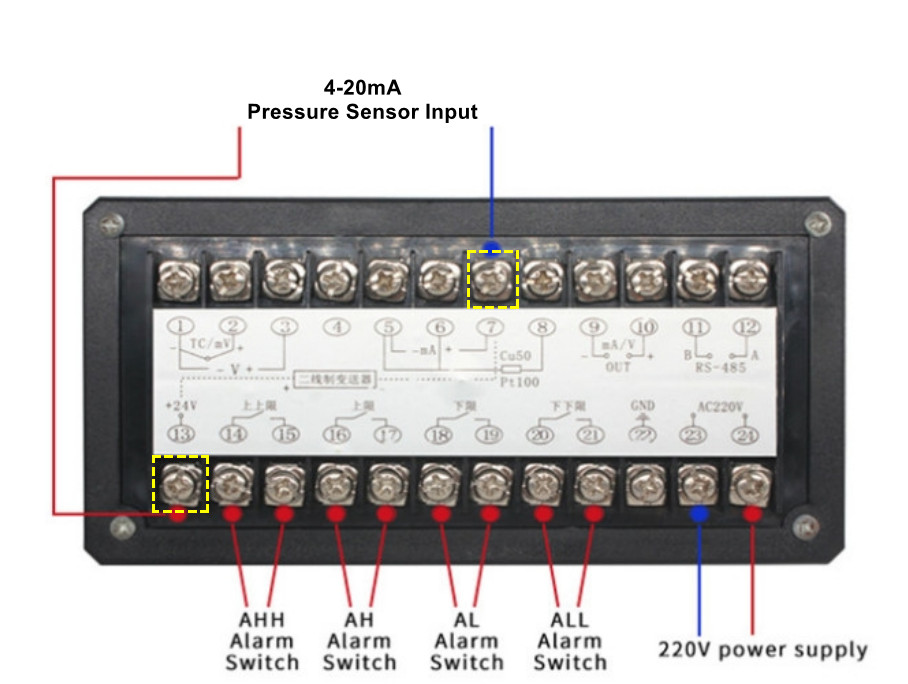

Wiring
Datasheet
RS485 Modbus Communications
