คำอธิบาย
7 Segment Digital Counter ตัวนับชิ้นงานแบบดิจิตอล Digital Counter ดิจิตอลเคาท์เตอร์ 4 หลักความแม่นยำสูง ตั้งโปรแกรมได้ ติดตั้งได้ง่าย เก็บตัวเลขล่าสุดค้างไว้โดยอัตโนมัติเมื่อไฟดับ ประยุกต์ใช้งานได้หลากหลาย ทั้งในระบบการตรวจนับจำนวนการผลิต Counter สามารถเชื่อมต่อกับ เซนเซอร์ อุตสาหกรรม เช่น โฟโตอิเล็กทริคเซนเซอร์ ปุ่มกดสวิตซ์, สวิตซ์เท้าเหยียบ ฯลฯ
ข้อมูลด้านเทคนิค
- แรงดันไฟฟ้าที่ทำงาน: DC 24V
- ตัวนับ 6 หลัก นับ 0 – 99999
- อุณหภูมิสภาพแวดล้อมในการทำงาน -20~60°C
- วิธีการนับ: การบวก นับขึ้น และการลบ นับลง MA MC
- ฟังก์ชันหน่วยความจำ รีเซ็ตไฟดับหรือรีเซ็ตไฟดับแบบปรับได้
- วิธีการรีเซ็ต รีเซ็ตพอร์ต/รีเซ็ตปุ่ม/รีเซ็ตรีโมตคอนโทรล
- Sensor Input เชื่อมต่อกับอุปกรณ์เซนเซอร์สัญญาณ NPN
- ใช้ 7-segment ขนาด 4 นิ้ว ใช้ภายในอาคาร (In-Door)

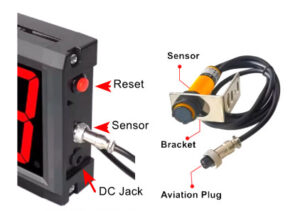

Wiring Diagram
ในชุดประกอบด้วย
- 1pcs x จอแสดงผลเคาน์เตอร์ดิจิตอล 6 หลัก
- 1pcs x อะแดปเตอร์ DC 24V
- 1pcs x โฟโตอิเล็กทริคเซนเซอร์ ระยะตรวจจับ + ขายึดโฟโตอิเล็กทริคเซนเซอร์เซ็นเซอร์ M18
- 1pcs x อินฟราเรดรีโมทคอนโทรล Infrared remote control
| ฟังก์ชัน | ขอบเขตการตั้งค่า | ค่าเริ่มต้นจากโรงงาน | คำอธิบาย |
|---|---|---|---|
| H1 ความเร็วในการนับ | 0.00 ~ 99.99 วินาที | 00.10 วินาที | ยิ่งค่าตั้งน้อย ความไวในการนับยิ่งมากขึ้น |
| H2 ช่วงเวลาการนับ | 0.00 ~ 99.99 วินาที | 00.00 วินาที | ระยะเวลาหน่วง ก่อนนับเลขถัดไป |
| H3 ค่าเริ่มต้น | 00000 ~ 99999 | 00000 | กำหนดค่าจำนวนเริ่มต้นหลังการรีเซ็ต |
| H4 หน่วยความจำ | 0 หรือ 1 | 1 | การจำข้อมูลเมื่อปิดไฟ 0: ไม่จำข้อมูล, 1: จำข้อมูลแม้ปิดไฟ |
การตั้งค่าฟังก์ชันด้วย รีโมทคอนโทรล
- ปุ่ม Shift: เลื่อนตำแหน่งหลักของตัวเลขที่ต้องการปรับ (เช่น หน่วย → สิบ → ร้อย → พัน)
- ปุ่ม Add: เพิ่มค่าตัวเลข วนจาก 0 ถึง 9
- ปุ่ม Menu: เข้าโหมดตั้งค่าฟังก์ชันต่าง ๆ
- ปุ่ม Reset: ล้างข้อมูลเป็น 0
- กดปุ่ม Menu ค้างไว้ 3 วินาทีเพื่อเข้าสู่การตั้งค่าฟังก์ชั่น
ฟังก์ชัน H1 ความเร็วในการนับ
-
- ขอบเขต 0.00 ~ 99.99 S
- ค่าเริ่มต้นจากโรงงาน 00.10
- คำอธิบายการตั้งค่า ยิ่งค่าน้อยลง ความไวก็จะยิ่งมากขึ้น
ฟังก์ชัน H2 ช่วงเวลาการนับ
-
-
- ขอบเขต 00.00 ~ 99.99 S
- ค่าเริ่มต้นจากโรงงาน 00.00
- คำอธิบายการตั้งค่า ช่วงรอเวลาหลังจากนับเลขถัดไป
-
ฟังก์ชัน H3 ค่าเริ่มต้น
-
- ขอบเขตการตั้งค่า 000000 – 999999
- ค่าเริ่มต้นจากโรงงาน 000000
- คำอธิบายการตั้งค่า แสดงค่าจำนวนที่จะเริ่มนับหลังจากรีเซ็ต
ฟังก์ชั่น H4 หน่วยความจำ
-
- ขอบเขตการตั้งค่า 0 – 1
- ค่าเริ่มต้นจากโรงงาน 1 จำข้อมูลแม้ปิดไฟ
- คำอธิบายการตั้งค่า
- 0: Clear ข้อมูล หลังจากปิดเครื่อง
- 1: จำข้อมูลแม้ปิดไฟ
User Manual Download
- https://docs.google.com/document/d/1tqvnwka9DVtHsyxTiyNxQXYqaQnxu0PrgXZ6ox5GrfE/edit?usp=sharing
Dimension
- 587 x 41 x 160 mm
