คำอธิบาย

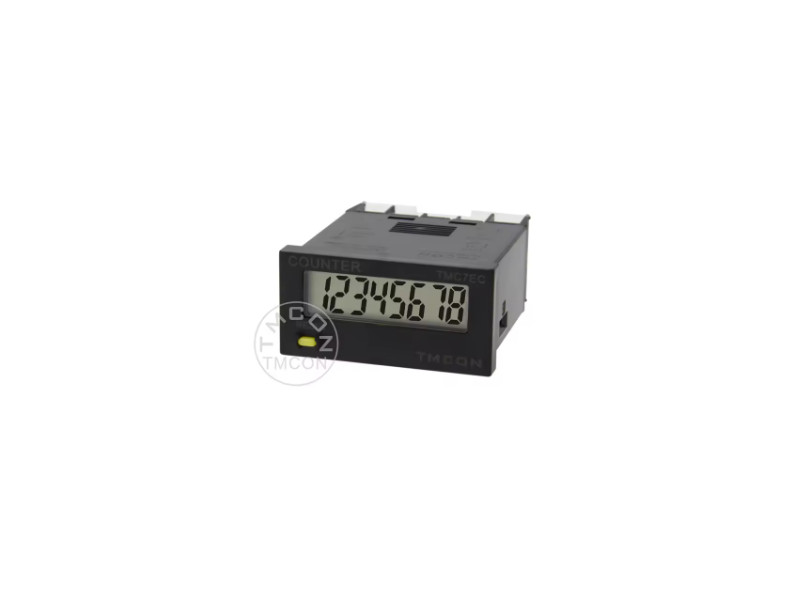

ตัวนับชิ้นงานแบบดิจิตอล Digital Counter ดิจิตอลเคาท์เตอร์ 8 หลักความแม่นยำสูง ติดตั้งได้ง่าย เก็บตัวเลขล่าสุดค้างไว้โดยอัตโนมัติเมื่อปิดเครื่อง ใช้งานได้หลากหลาย ทั้งในระบบอัตโนมัติและการตรวจสอบ ใช้ต่อร่วมกับสายพาน เพื่อตรวจนับสินค้า
การใช้งาน
- นับจำนวน: ต่อสัญญาณพัลส์เข้าที่ขา 1 – 2 (เลือกว่าจะใช้ไฟ AC หรือ DC ก็ได้ตาม Sensor ที่มี)
- รีเซ็ต: ต่อปุ่มกดธรรมดา (Normal Open switch) เข้าระหว่างขา 3 – 4 เพื่อให้เป็นการรีเซ็ตด้วยการ “ช็อต” โดยไม่ต้องใช้ไฟเลี้ยง
- Power Supply: ไม่ต้องต่อเพิ่ม เพราะวงจรมีแบตเตอรี่ในตัว
ข้อมูลด้านเทคนิค
- เครื่องนับจำนวนดิจิตอล (Preset Digital Counter) 8 หลัก
- จอ LCD 7-segment ความสูงตัวเลข 8.7 มม.
- Count input: รองรับสัญญาณกว้าง AC/DC 24–240V
- Reset input: No-voltage (dry contact หรือ transistor signal input) เท่านั้น ห้ามต่อไฟเลี้ยงเข้ามา
- ไม่ต้องการภายนอก (มี lithium battery ภายใน)
- โหมดการนับ: Up type (นับขึ้น)
- การรีเซ็ต: Manual หรือ External contact
- ความเร็วในการนับสูงสุด: 20Hz
- อายุการใช้งานแบตเตอรี่ ~7 ปี ที่อุณหภูมิ 25°C
- ติดตั้งแบบ Flush mounting
- ขนาดแผง / Cut-outPanel Size 24×48 mm / Cut-out 22.2×45 mm
- อุณหภูมิใช้งาน: –10 ถึง 55°C
- ความชื้น: 25% ถึง 85% (ไม่มีการควบแน่น)
ในชุดประกอบด้วย
- 1pcs x Digital Counter ตัวนับ 7 หลัก

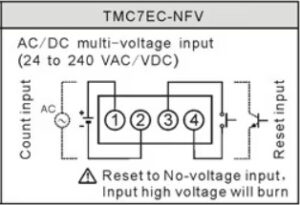

Wiring diagram
การต่อสาย Input / Reset
-
ขา 1 และ 2 = Count Input (นับจำนวน)
ใช้ต่อสัญญาณเข้าจากสวิตช์, Proximity Sensor, Photoelectric หรือสัญญาณพัลส์จากอุปกรณ์อื่น ๆ
→ เป็น AC/DC multi-voltage input (24–240V AC/VDC) -
ขา 3 และ 4 = Reset Input (รีเซ็ต)
ใช้สำหรับสั่งรีเซ็ตค่ากลับเป็นศูนย์ (0)
→ Reset จะต้องเป็น “No-voltage input” หมายถึงใช้สวิตช์ contact แห้ง (dry contact) เช่น ปุ่มกด Reset หรือรีเลย์ ที่ไม่มีไฟเลี้ยง
⚠️ ห้ามป้อนไฟแรงดันสูงเข้าขารีเซ็ตเด็ดขาด ไม่ว่าจะ AC หรือ DC เพราะวงจรจะไหม้ทันที คำเตือนใน Datasheet ถ้าเอาไฟ 24V, 110V, 220V เข้ามาตรง ๆ → วงจรรีเซ็ตจะเสียทันที

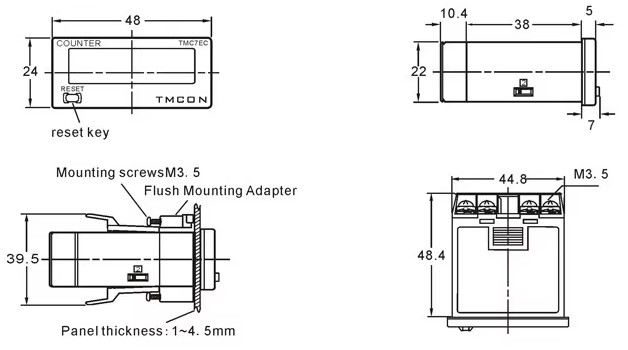

Dimension
ตัวอย่างโปรแกรม แสดงผล Counter บนคอมพิวเตอร์ Modbus RTU RS485 ด้วย Software Processing
